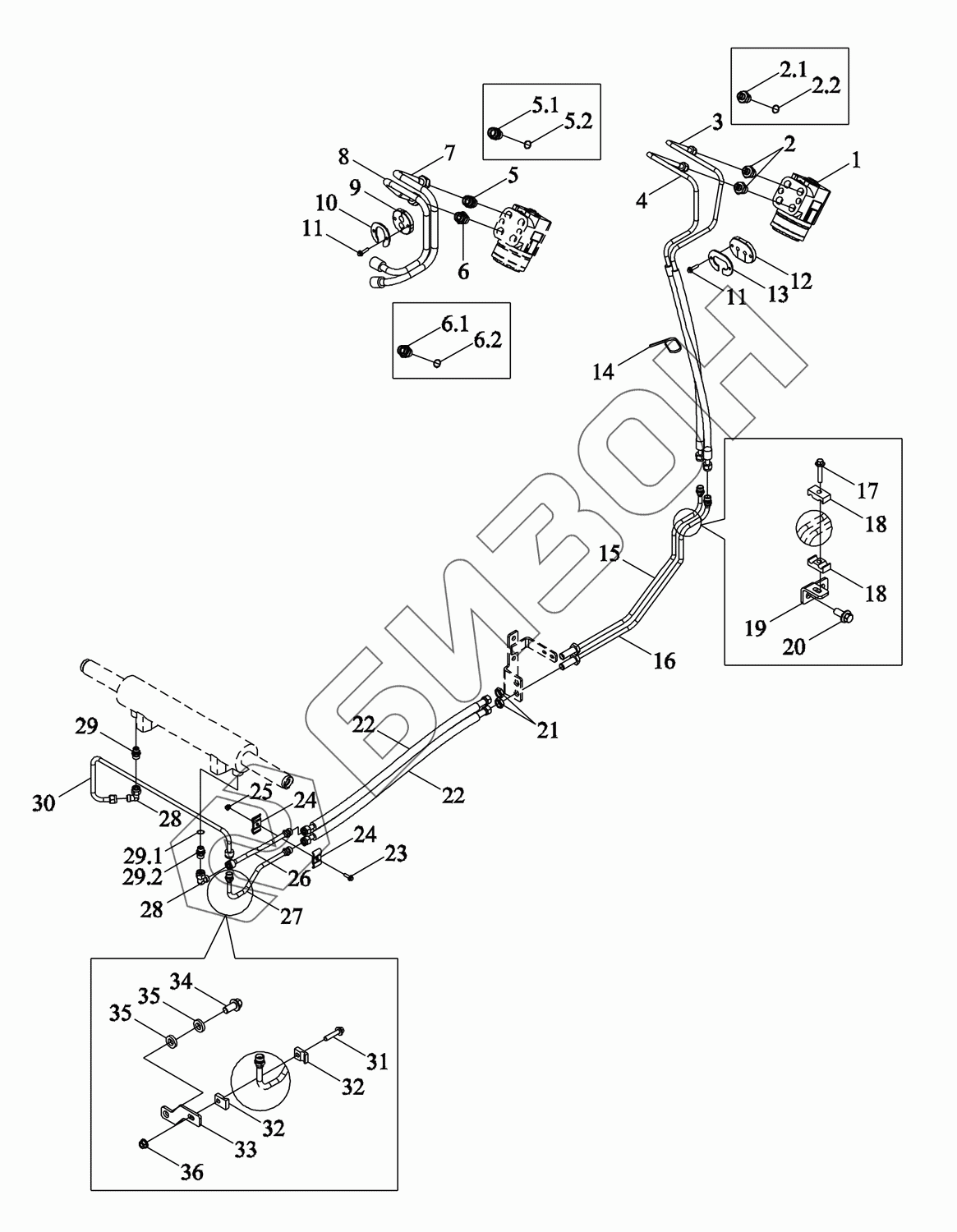

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Полностью гидравлический механизм рулевого управления 2
1
2
2.1
2.2
3
4
5
5.1
5.2
6
6.1
6.2
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
24
25
26
27
28
28
29
29.1
29.2
30
31
32
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S402050000K | TD2S402050000K | Полностью гидравлический механизм рулевого управления в сборе |
Загрузка ...
|
|
| 1 | TH02401010001 | Механизм рулевой |
Загрузка ...
|
|
| 2 | TS12402050005 | Штуцер соединительный |
Загрузка ...
|
|
| 2.1 | TS12402010031 | Штуцер |
Загрузка ...
|
|
| 2.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | TD2S402010031 | Маслопровод |
Загрузка ...
|
|
| 4 | TD2S402010032 | Маслопровод |
Загрузка ...
|
|
| 5 | TC04400010011 | Штуцер соединительный |
Загрузка ...
|
|
| 5.1 | GBT3733-L16 | Штуцер соединительный |
Загрузка ...
|
|
| 5.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | TS12402050003 | Штуцер соединительный |
Загрузка ...
|
|
| 6.1 | TS12402010003 | Штуцер |
Загрузка ...
|
|
| 6.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | TD2S402050007K | Рулевое управление нагнетает масло из стальной трубы |
Загрузка ...
|
|
| 8 | TD2S402050006K | Маслопровод |
Загрузка ...
|
|
| 9 | TD2S402120003 | Подушка амортизационная |
Загрузка ...
|
|
| 10 | TD904.402X-02 | Кламмер |
Загрузка ...
|
|
| 11 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TD904.402X-03 | Подушка амортизационная |
Загрузка ...
|
|
| 13 | TD904.402X-01 | Кламмер |
Загрузка ...
|
|
| 14 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 15 | TD2S402040005K | Топливный трубопровод |
Загрузка ...
|
|
| 16 | TD2S402040007K | Труба |
Загрузка ...
|
|
| 17 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | FT354.40C.121 | Зажим трубный |
Загрузка ...
|
|
| 19 | TD2S402040022K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 20 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT5649-M16X1.5-A3L | Болт |
Загрузка ...
|
|
| 22 | TS06402150010 | Шланг резиновый |
Загрузка ...
|
|
| 23 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | TS06402050015 | Прокладка |
Загрузка ...
|
|
| 25 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 26 | TS06402500003 | Труба |
Загрузка ...
|
|
| 27 | TS06402450063 | Труба |
Загрузка ...
|
|
| 28 | GBT3754-L10 | Штуцер соединительный |
Загрузка ...
|
|
| 29 | TS06402290037 | Штуцер соединительный |
Загрузка ...
|
|
| 29.1 | TG1654.402B-02 | Кольцо уплотнительное |
Загрузка ...
|
|
| 29.2 | TS06402290038 | Штуцер соединительный |
Загрузка ...
|
|
| 30 | TS06402450065 | Труба |
Загрузка ...
|
|
| 31 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 32 | TB454.40X-01 | Зажим трубный |
Загрузка ...
|
|
| 33 | TS06402450067 | Кронштейн |
Загрузка ...
|
|
| 34 | GBT16674.2-M12X1.5X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 35 | TS06402450068 | Шайба |
Загрузка ...
|
|
| 36 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
