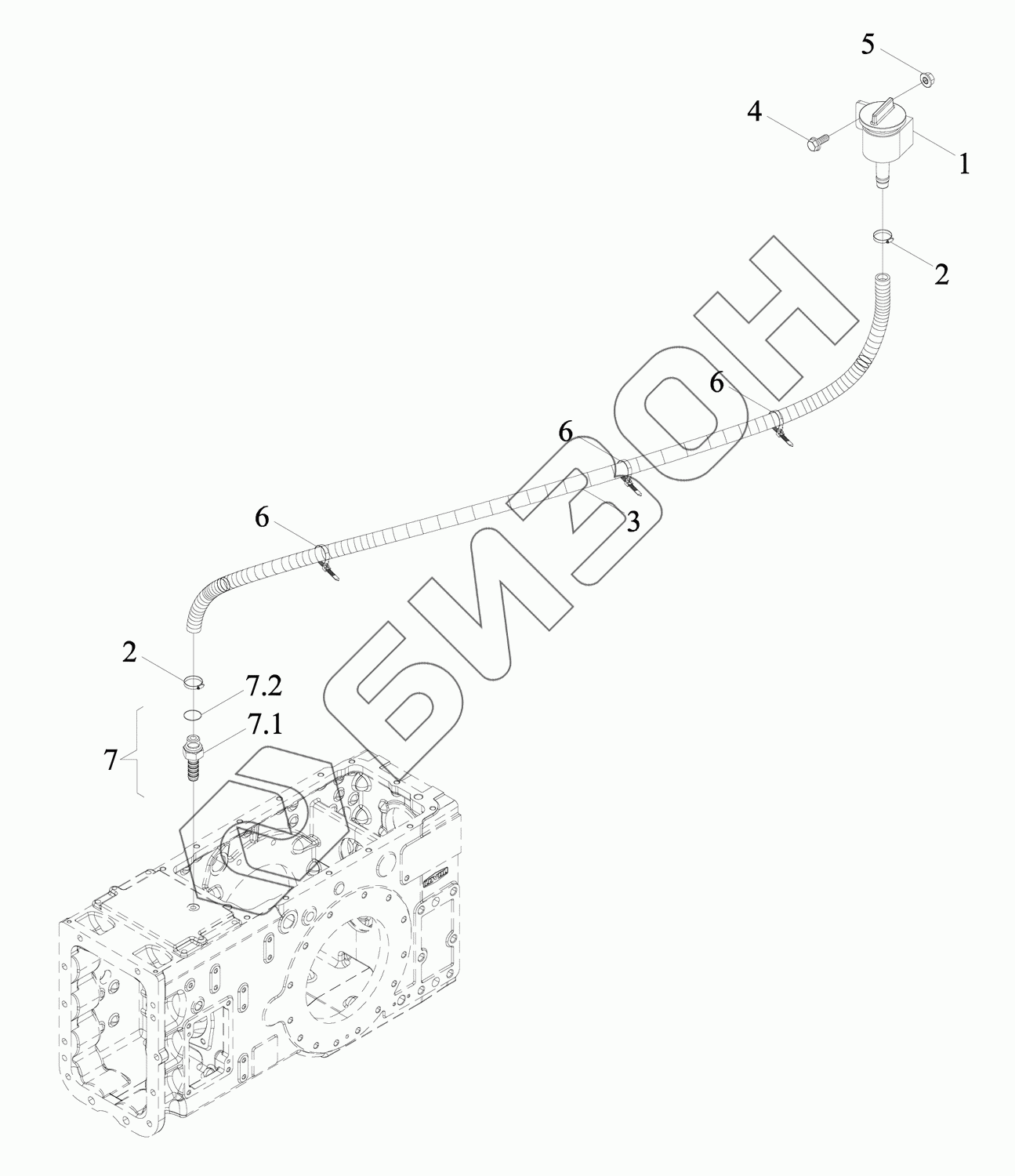

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Устройство вентиляции

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
6
6
7
7.1
7.2
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD3P385010000 TD3P385010000 Корпус
Загрузка ...
1 TS17385010002 Сапун
Загрузка ...
2 Q67516 Хомут
Загрузка ...
3 TD3P385010001 Шланг
Загрузка ...
4 GBT5783-M8X20-8.8-A2L Болт с шестигранной головкой
Загрузка ...
5 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
6 Q67405100 Лента стяжная
Загрузка ...
7 TC03375010001 Штуцер соединительный
Загрузка ...
7.1 TC03375010002 Штуцер соединительный
Загрузка ...
7.2 TS09580010004 Кольцо в форме О
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
