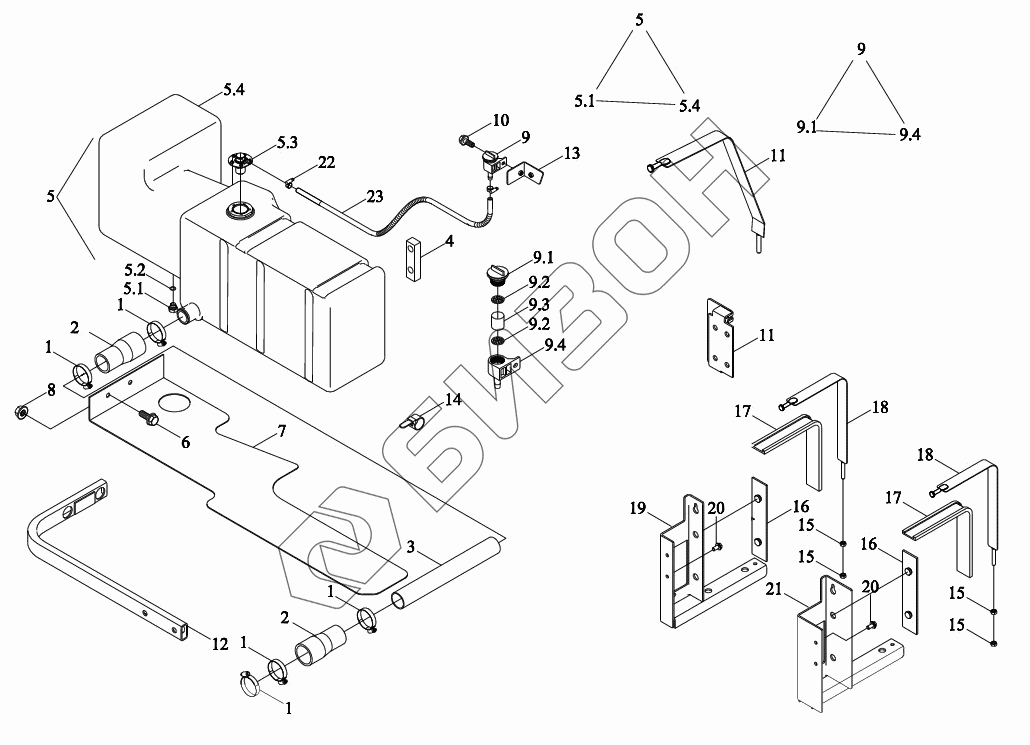

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Бак топливный с кронштейном
1
1
1
1
1
2
2
3
4
5
5.1
5.2
5.3
5.4
6
7
8
9
9.1
9.2
9.2
9.3
9.7
10
11
11
12
13
14
15
15
15
15
16
16
17
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S502010000K | TD2S502010000K | Бак топливный с кронштейном в сборе |
Загрузка ...
|
|
| 1 | Q67664 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 2 | TH02502010013 | Труба соединительная |
Загрузка ...
|
|
| 3 | TH02502010012 | Труба соединительная |
Загрузка ...
|
|
| 4 | TD2S502010006K | Прокладка резиновая |
Загрузка ...
|
|
| 5 | TH02502010001a | Бак вспомогательный топливный в сборе |
Загрузка ...
|
|
| 5.1 | FT65.50.226 | Пробка для слива масла |
Загрузка ...
|
|
| 5.2 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 5.3 | TC03501080021 | Клапан невозвратный |
Загрузка ...
|
|
| 5.4 | TH02502010011 | Корпус картера |
Загрузка ...
|
|
| 6 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TD2S502010007K | Планка защитная |
Загрузка ...
|
|
| 8 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 9 | BZF0089-001 | Корпус |
Загрузка ...
|
|
| 9.1 | TS17385010004 | Крышка |
Загрузка ...
|
|
| 9.2 | TS17385010005 | Фильтр грубый |
Загрузка ...
|
|
| 9.3 | TS17385010006 | Фильтроэлемент |
Загрузка ...
|
|
| 9.7 | TS17385010003 | Корпус |
Загрузка ...
|
|
| 10 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TS06502030004 | Хомут гибкий |
Загрузка ...
|
|
| 12 | TD2S502010004K | Кронштейн |
Загрузка ...
|
|
| 13 | TS06502010020 | Кронштейн |
Загрузка ...
|
|
| 14 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 15 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 16 | TD800.501B-02 | Прокладка резиновая |
Загрузка ...
|
|
| 17 | TD800.502-02 | Лента резиновая |
Загрузка ...
|
|
| 18 | TD800.501B.7 | Хомут гибкий |
Загрузка ...
|
|
| 19 | TS06502030007 | Кронштейн |
Загрузка ...
|
|
| 20 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 21 | TD2S502010001K | Кронштейн |
Загрузка ...
|
|
| 22 | Q67516 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 23 | TS06502010019 | Шланг резиновый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
