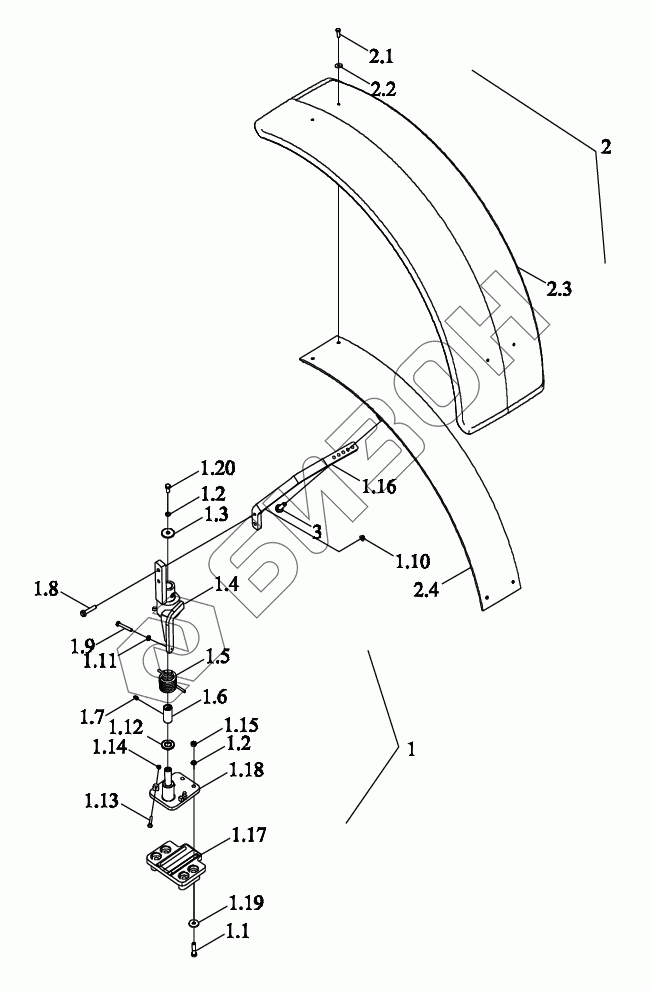

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Брызговик правый передний

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

2.1

2.2

2.3

2.4

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D477020000K	TM5D477020000K	Передний брызговик в сборе	Загрузка ...
TM5D477022000K	TM5D477022000K	Брызговик правый передний в сборе	Загрузка ...
1	TM5D477022100K	Кронштейн	Загрузка ...
1.1	GBT5782-M12X55-8.8-A3L	Болт с шестигранной головкой	Загрузка ...
1.2	GBT93-12-A3L	Гровер	Загрузка ...
1.3	TB400.475-07	Шайба	Загрузка ...
1.4	TM5D477022120K	Кронштейн	Загрузка ...
1.5	TG1254.478-03	Пружина кручения	Загрузка ...
1.6	TB400.475-05	Втулка	Загрузка ...
1.7	JBT7940.1-M10X1	Пресс-масленка	Загрузка ...
1.8	GBT5789-M12X55-10.9-A3L	Болт с фланцем	Загрузка ...
1.9	GBT5783-M10X60-8.8-A3L	Болт с шестигранной головкой	Загрузка ...
1.10	GBT6177.1-M12-10-A3L	Гайка с фланцем	Загрузка ...
1.11	GBT6170-M10-8-A3L	Гайка	Загрузка ...
1.12	TB400.475-06	Шайба	Загрузка ...
1.13	GBT5783-M8X45-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
1.14	GBT6170-M8-8-A2L	Гайка	Загрузка ...
1.15	GBT6170-M12-10-A3L	Гайка	Загрузка ...
1.16	TM5D477022110K	Кривошип правый	Загрузка ...
1.17	TG1254.477-04	Кронштейн опорный	Загрузка ...
1.18	TG1254.478.2	Плита монтажная	Загрузка ...
1.19	GBT96.1-12-A3L	Шайба большая	Загрузка ...
1.20	GBT5783-M12X25-8.8-A3L	Болт с шестигранной головкой	Загрузка ...
2	TM5D477026100K	Щиток грязевой	Загрузка ...
2.1	GBT5783-M8X25-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
2.2	GBT96.1-8-A3L	Шайба большая	Загрузка ...
2.3	TM5D477026101K	Щиток грязевой	Загрузка ...
2.4	TM5D477026102K	Накладка	Загрузка ...
3	GBT5789-M12X40-10.9-A3L	Болт с фланцем	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
