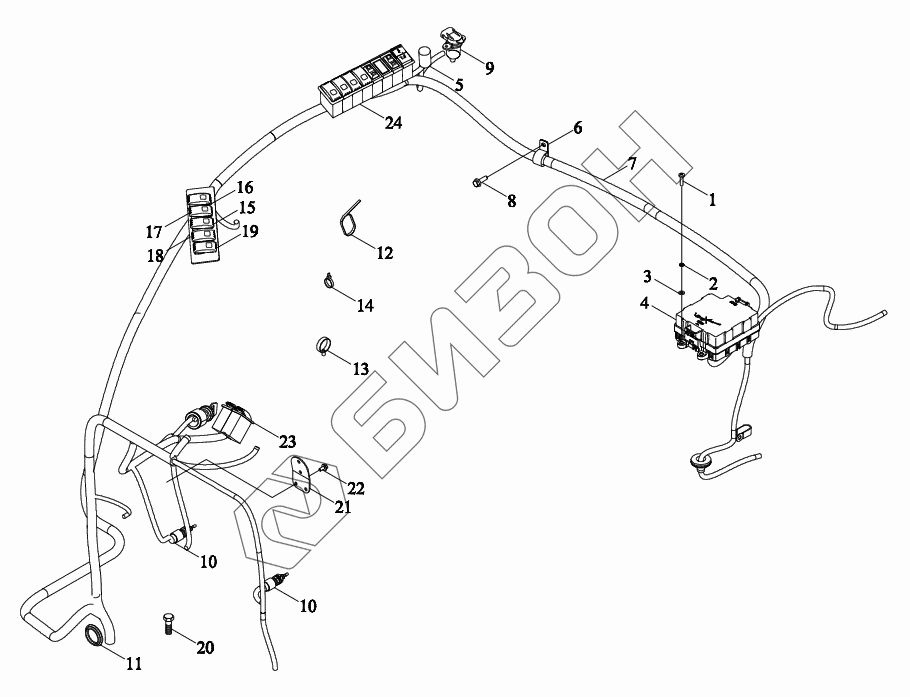

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Монтажный блок жгута проводов кузова
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R482030000K | TM6R482030000K | Блок монтажный жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | GBT818-M6X25-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 2 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | TM5X482040006K | Коробка электрооборудования |
Загрузка ...
|
|
| 5 | GFL1801010009 | Розетка для зарядки мобильного телефона |
Загрузка ...
|
|
| 6 | TS06482010005 | Зажим жгута проводов |
Загрузка ...
|
|
| 7 | TM6R482030001aK | Жгут проводов |
Загрузка ...
|
|
| 8 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 10 | RV03701000007 | Переключатель нормально закрытый |
Загрузка ...
|
|
| 11 | BZF0056-010 | Заглушка 40X2 |
Загрузка ...
|
|
| 12 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 13 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 14 | Q67405100 | Лента стяжная |
Загрузка ...
|
|
| 15 | BZF0068-088 | Переключатель |
Загрузка ...
|
|
| 16 | BZF0068-099 | Переключатель |
Загрузка ...
|
|
| 17 | BZF0068-089 | Переключатель |
Загрузка ...
|
|
| 18 | BZF0068-087 | Переключатель |
Загрузка ...
|
|
| 19 | BZF0068-086 | Переключатель |
Загрузка ...
|
|
| 20 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | TD2S482100010 | Кронштейн |
Загрузка ...
|
|
| 22 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TP4M482010004 | Выключатель |
Загрузка ...
|
|
| 24 | TM5X482040005K | Выключатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
