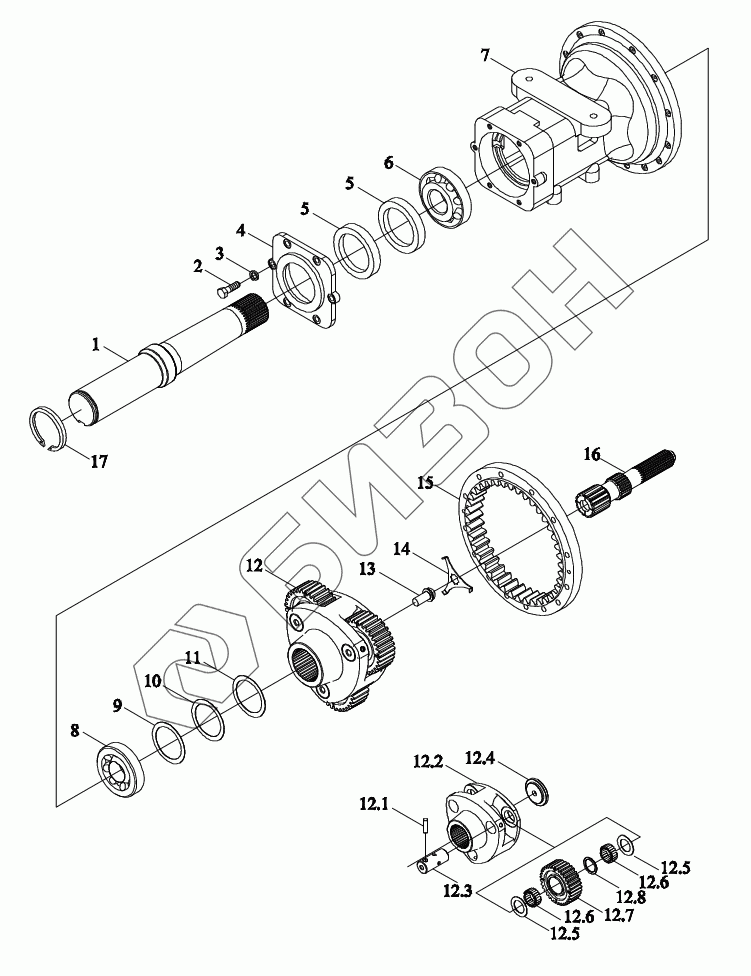

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Правая конечная передача
1
2
3
4
5
5
6
7
8
9
10
11
12
12.1
12.2
12.3
12.4
12.5
12.5
12.6
12.6
12.7
12.8
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05392030000 | TC05392030000 | Передача правая конечная в сборе |
Загрузка ...
|
|
| 1 | TC05391030013 | Вал приводной |
Загрузка ...
|
|
| 2 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 3 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 4 | TC05391030015 | Крышка |
Загрузка ...
|
|
| 5 | GBT9877.1-FB120X160X12D | Уплотнение |
Загрузка ...
|
|
| 6 | GBT297-30220 | Подшипники конические роликовые |
Загрузка ...
|
|
| 7 | TC05391030010 | Корпус картера |
Загрузка ...
|
|
| 8 | GBT297-30218 | Подшипники конические роликовые |
Загрузка ...
|
|
| 9 | TF1004.391-06a | Прокладка регулировочная |
Загрузка ...
|
|
| 10 | TF1004.391-07a | Прокладка регулировочная |
Загрузка ...
|
|
| 11 | TF1004.391-08a | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | TC05391030001 | Водило планетарное |
Загрузка ...
|
|
| 12.1 | QLWZB140-12X40 | Палец |
Загрузка ...
|
|
| 12.2 | TC05391030002 | Водило планетарное |
Загрузка ...
|
|
| 12.3 | TC05391030003 | Вал |
Загрузка ...
|
|
| 12.4 | TF1004.391.1-03a | Плита нажимная |
Загрузка ...
|
|
| 12.5 | TC05391030006 | Кольцо проставочное |
Загрузка ...
|
|
| 12.6 | TC05391030007 | Игла роликовая |
Загрузка ...
|
|
| 12.7 | TC05391030004 | Колесо зубчатое |
Загрузка ...
|
|
| 12.8 | TC05391030005 | Кольцо проставочное |
Загрузка ...
|
|
| 13 | FT800.39.105a | Болт |
Загрузка ...
|
|
| 14 | TF1004.391-05a | Пластина замочная |
Загрузка ...
|
|
| 15 | TC05391030011 | Обод |
Загрузка ...
|
|
| 16 | TC05392030001 | Полуось |
Загрузка ...
|
|
| 17 | TF1004.391-10 | Кольцо ограничительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
