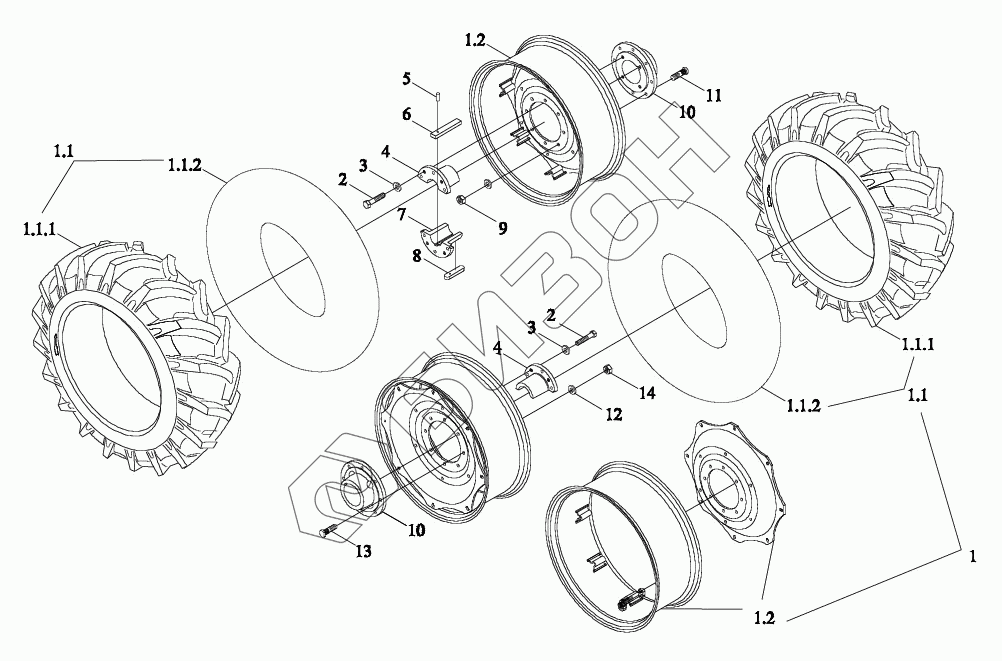

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Заднее колесо
1
1.1
1.1
1.1.1
1.1.1
1.1.2
1.1.2
1.2
1.2
2
2
3
3
4
4
5
6
7
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05340110000 | TC05340110000 | Колесо заднее ведущее в сборе |
Загрузка ...
|
|
| TC05340110018 | TC05340110018 | Гнездо шара |
Загрузка ...
|
|
| TC05340110017 | TC05340110017 | Гнездо шара |
Загрузка ...
|
|
| 1 | TC05340110001 | Колесо заднее |
Загрузка ...
|
|
| 1.1 | TF1004.34D.1.2 | Камера и покрышка |
Загрузка ...
|
|
| 1.1.1 | GBT2979-18.4-38-10PR-R | Покрышка |
Загрузка ...
|
|
| 1.1.2 | GBT2979-18.4-38-R | Камера |
Загрузка ...
|
|
| 1.2 | TC05340110002 | Обод и спица |
Загрузка ...
|
|
| 1.3 | TM5D340010003 | Ступица |
Загрузка ...
|
|
| 1.4 | TM5D340010004 | Ступица |
Загрузка ...
|
|
| 2 | TC05340110006 | Болт |
Загрузка ...
|
|
| 3 | TG1204.34-01 | Шайба |
Загрузка ...
|
|
| 4 | TC05340110007 | Ступица |
Загрузка ...
|
|
| 5 | GBT119.1-8h8X22-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 6 | TC05340110010 | Шпонка плоская |
Загрузка ...
|
|
| 7 | TC05340110008 | Ступица |
Загрузка ...
|
|
| 8 | TG1204.34-06 | Шпонка плоская |
Загрузка ...
|
|
| 9 | GBT6176-M22X1.5-10-A3L | Болт |
Загрузка ...
|
|
| 10 | TG1454.34.5-03a | Крышка |
Загрузка ...
|
|
| 11 | TC05340110011 | Болт |
Загрузка ...
|
|
| 12 | TG1454.34.5-02 | Шайба |
Загрузка ...
|
|
| 13 | TC05340110012 | Болт |
Загрузка ...
|
|
| 14 | GBT6176-M22X1.5-LH-10-A3L | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
