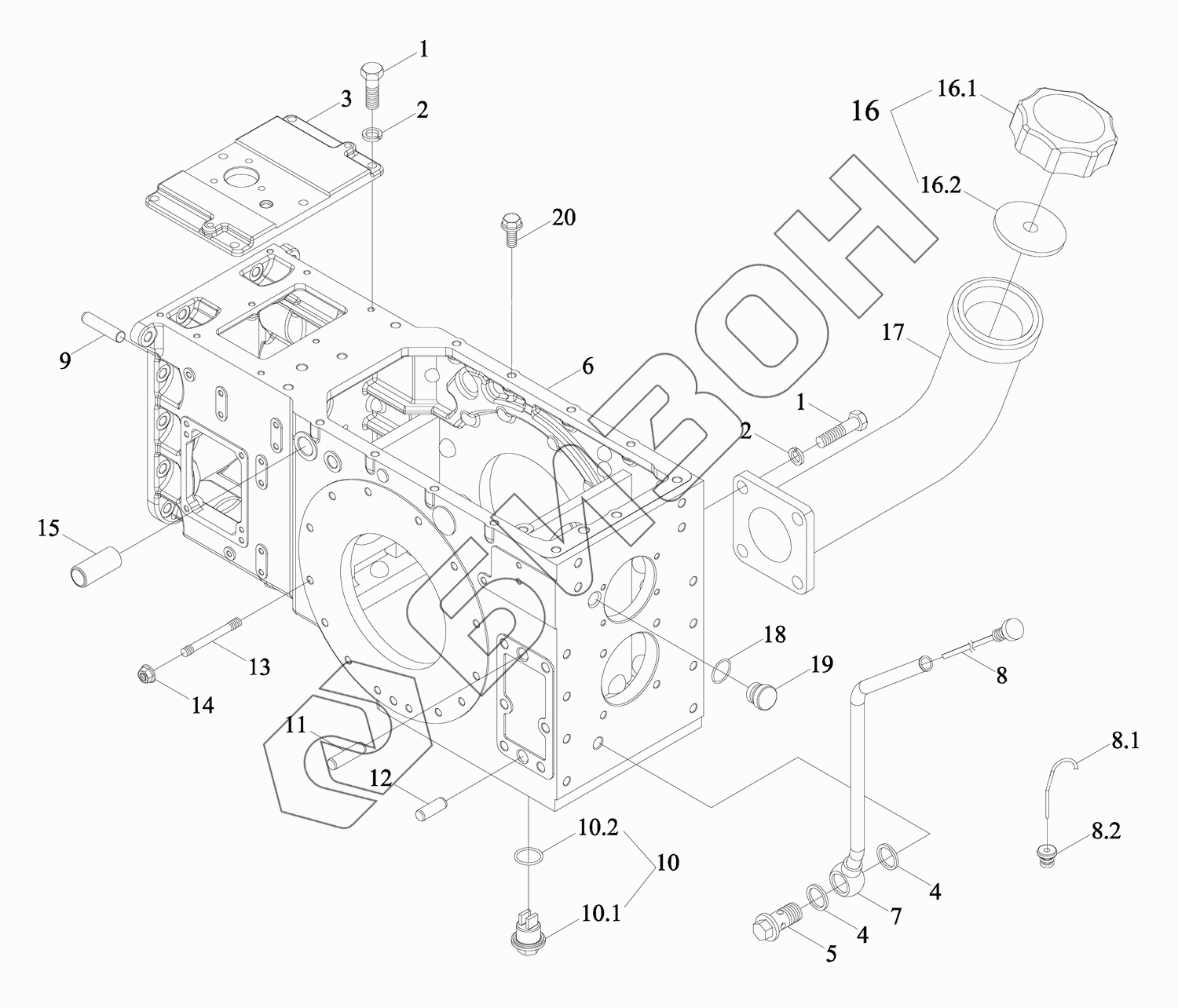

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Картер заднего моста
1
1
2
2
3
4
4
5
6
7
8
8.1
8.2
9
10
10.1
10.2
11
12
13
14
15
16
16.1
16.2
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05384150000 | TC05384150000 | Картер заднего моста в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 3 | TC05384180001 | Крышка |
Загрузка ...
|
|
| 4 | JBT982-20 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 5 | TB504.402A-04 | Болт полый |
Загрузка ...
|
|
| 6 | TD2S384090001 | Корпус картера |
Загрузка ...
|
|
| 7 | TF1004.381.2 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 8 | TF1004.381.1a | Маслоизмеритель |
Загрузка ...
|
|
| 8.1 | TF1004.381.1-02a | Маслоизмеритель |
Загрузка ...
|
|
| 8.2 | TF1004.381.1-01 | Резиновое гнездо |
Загрузка ...
|
|
| 9 | GBT119.1-12h8X30-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 10 | TC05372020034 | Пробка масляная |
Загрузка ...
|
|
| 10.1 | TC05372020033 | Пробка масляная |
Загрузка ...
|
|
| 10.2 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
|
| 11 | GBT119.1-20m6X65-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 12 | GBT119.1-20m6X55-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 13 | GBT899-AM14-M14X1.5X100-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 14 | SPL6177.2-M14X1.5-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 15 | FT800.38.134 | Втулка |
Загрузка ...
|
|
| 16 | FT800.38.017 | Крышка заливной горловины |
Загрузка ...
|
|
| 16.1 | FT800.38.150 | Крышка |
Загрузка ...
|
|
| 16.2 | FT800.38.148 | Подушка |
Загрузка ...
|
|
| 17 | FT800.38.103a | Труба под заливную горловину |
Загрузка ...
|
|
| 18 | GBT3452.1-17.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 19 | FT800.38.115 | Заглушка |
Загрузка ...
|
|
| 20 | GBT16674.1-M14X100-10.9-A3L | Болт с фланцем |
Загрузка ...
|
