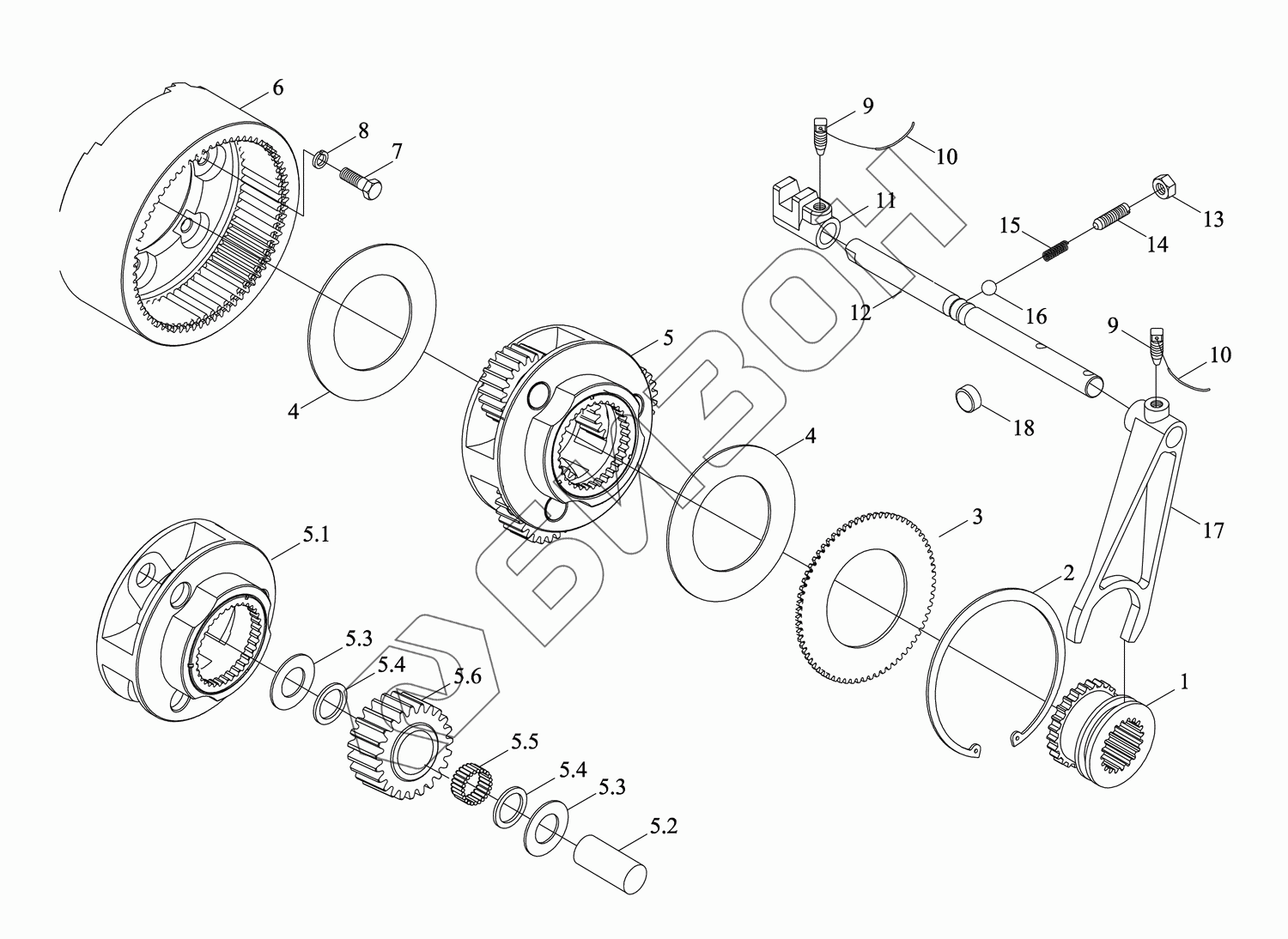

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Механизм управления ползучей передачей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5.1
5.2
5.3
5.3
5.4
5.4
5.5
5.6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC05374030000 TC05374030000 Механизм управления ползучей передачей в сборе
Загрузка ...
1 FT800.37A.218 Муфта
Загрузка ...
2 GBT893.1-170 Кольцо ограничительное
Загрузка ...
3 FT800.37D.216 Лист прокладочный
Загрузка ...
4 FT800.37D.230 Подушка
Загрузка ...
5 FT800.37D.018 Водило планетарное
Загрузка ...
5.1 FT800.37A.024 Водило планетарное
Загрузка ...
5.2 FT800.37A.213 Вал
Загрузка ...
5.3 FT800.37A.212 Кольцо прокладочное
Загрузка ...
5.4 FT800.37A.214 Кольцо проставочное
Загрузка ...
5.5 GBT309-4X25.8-G2X-2X-4 Игла роликовая
Загрузка ...
5.6 FT800.37D.211 Колесо зубчатое
Загрузка ...
6 TC05374030002 Венец внутренний зубчатый
Загрузка ...
7 GBT5783-M10X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
8 GBT93-10-A3L Гровер
Загрузка ...
9 FT800.37.194 Винт
Загрузка ...
10 TF1004.374-02 Проволока стальная
Загрузка ...
11 TD800A.374B-01 Поводок
Загрузка ...
12 TC05374030001 Ось вилки переключения
Загрузка ...
13 GBT6172.1-M12-04-A3L Болт
Загрузка ...
14 GBT5783-M12X35-8.8-A3L Болт
Загрузка ...
15 FT800.37.139 Пружина
Загрузка ...
16 GBT308-10-G100-b Шарик стальной
Загрузка ...
17 FT800.37A.225A Вилка отводная
Загрузка ...
18 Q72220 Пробка коническая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
