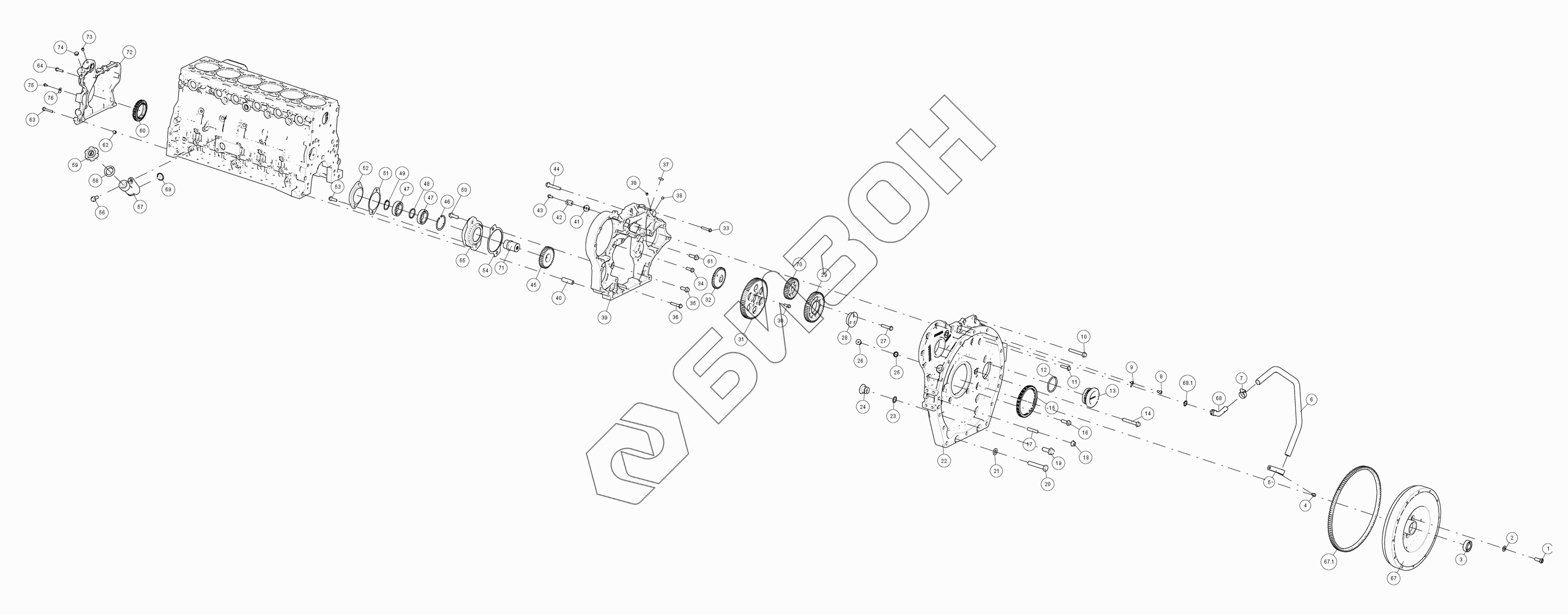

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Механизм привода

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
67
67.1
68
68.1
69
70
71
72
73
74
75
76
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 S00003468 Болт
Загрузка ...
2 S00004914 Прокладка
Загрузка ...
3 B00005085 Винт с цилиндрической головкой и внутренним шестигранником
Загрузка ...
4 B00004896 Болт с фланцем
Загрузка ...
5 S00010423 Обойма
Загрузка ...
6 S00010031 Сапун
Загрузка ...
7 B00001565 Хомут
Загрузка ...
8 B00004902 Болт с фланцем
Загрузка ...
9 S00005205 Зажим трубный
Загрузка ...
10 B00002077 Болт с фланцем
Загрузка ...
11 B00005323 Подшипник
Загрузка ...
12 B00004827 Кольцо в форме О
Загрузка ...
13 S00009644 Накладка
Загрузка ...
15 D02A-118-02B Сальник
Загрузка ...
17 B00005662 Шпилька с двойной головкой
Загрузка ...
18 B00000837 Гайка с фланцем
Загрузка ...
19 B00005545 Болт с фланцем
Загрузка ...
20 B00005586 Болт с шестигранной головкой
Загрузка ...
21 B00005642 Кольцо прокладочное
Загрузка ...
22 S00032006 Картер маховика
Загрузка ...
23 B00000300 Кольцо в форме О
Загрузка ...
24 D02C-106-01 Пробка сальника
Загрузка ...
25 B00001549 Кольцо прокладочное
Загрузка ...
26 B00001705 Ввёртыш
Загрузка ...
27 B00002014 Болт с фланцем
Загрузка ...
28 S00011059 Ступица шестени
Загрузка ...
29 S00011736 Колесо зубчатое
Загрузка ...
30 B00004885 Болт с фланцем
Загрузка ...
31 S00010428 Колесо зубчатое
Загрузка ...
32 S00010427 Колесо зубчатое
Загрузка ...
33 B00004372 Болт с фланцем
Загрузка ...
34 B00004580 Болт с фланцем
Загрузка ...
35 B00002051 Болт с фланцем
Загрузка ...
36 B00004452 Болт с фланцем
Загрузка ...
37 D02A-127-01 Заглушка
Загрузка ...
38 D04-132-01 Ввёртыш
Загрузка ...
39 S00022512 Редуктор
Загрузка ...
40 S00000948 Штифт направляющий
Загрузка ...
41 S00002148 Подушка
Загрузка ...
42 S00016833 Накладка
Загрузка ...
43 B00002132 Болт с фланцем
Загрузка ...
44 B00002073 Болт с фланцем
Загрузка ...
45 S00013344 Колесо зубчатое
Загрузка ...
46 B00001046 Кольцо ограничительное
Загрузка ...
47 B00000204 Подшипник
Загрузка ...
48 D02B-112-01 Кольцо проставочное
Загрузка ...
49 B00001065 Кольцо ограничительное
Загрузка ...
50 B00002054 Болт с фланцем
Загрузка ...
51 S00017307 Подушка
Загрузка ...
52 S00026990 Накладка
Загрузка ...
53 B00002003 Болт с фланцем
Загрузка ...
54 S00016047 Подушка
Загрузка ...
55 S00041919 Рычаг управления
Загрузка ...
56 B00002053 Болт с фланцем
Загрузка ...
57 S00020995 Патрубок переходный
Загрузка ...
58 D02A-328-01 Кольцо уплотнительное
Загрузка ...
59 S00004614 Люк заправочный
Загрузка ...
60 S00004645 Сальник
Загрузка ...
61 B00002055 Болт с фланцем
Загрузка ...
62 S00000949 Штифт направляющий
Загрузка ...
63 B00002147 Болт с фланцем
Загрузка ...
64 B00002139 Болт с фланцем
Загрузка ...
67 S00044988 Обод
Загрузка ...
67.1 S00006269 Обод
Загрузка ...
68 S00005202 Штуцер соединительный
Загрузка ...
68.1 S00005204 Кольцо в форме О
Загрузка ...
69 S00041415 Кольцо в форме О
Загрузка ...
70 S00010910 Колесо зубчатое
Загрузка ...
71 S00020049 Ось шлицевая
Загрузка ...
72 S00000656 Крышка
Загрузка ...
73 B00004646 Заглушка
Загрузка ...
74 B00004583 Пробка коническая
Загрузка ...
75 B00002110 Болт с фланцем
Загрузка ...
76 S00021268 Стрелка
Загрузка ...
77 B00004631 Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
