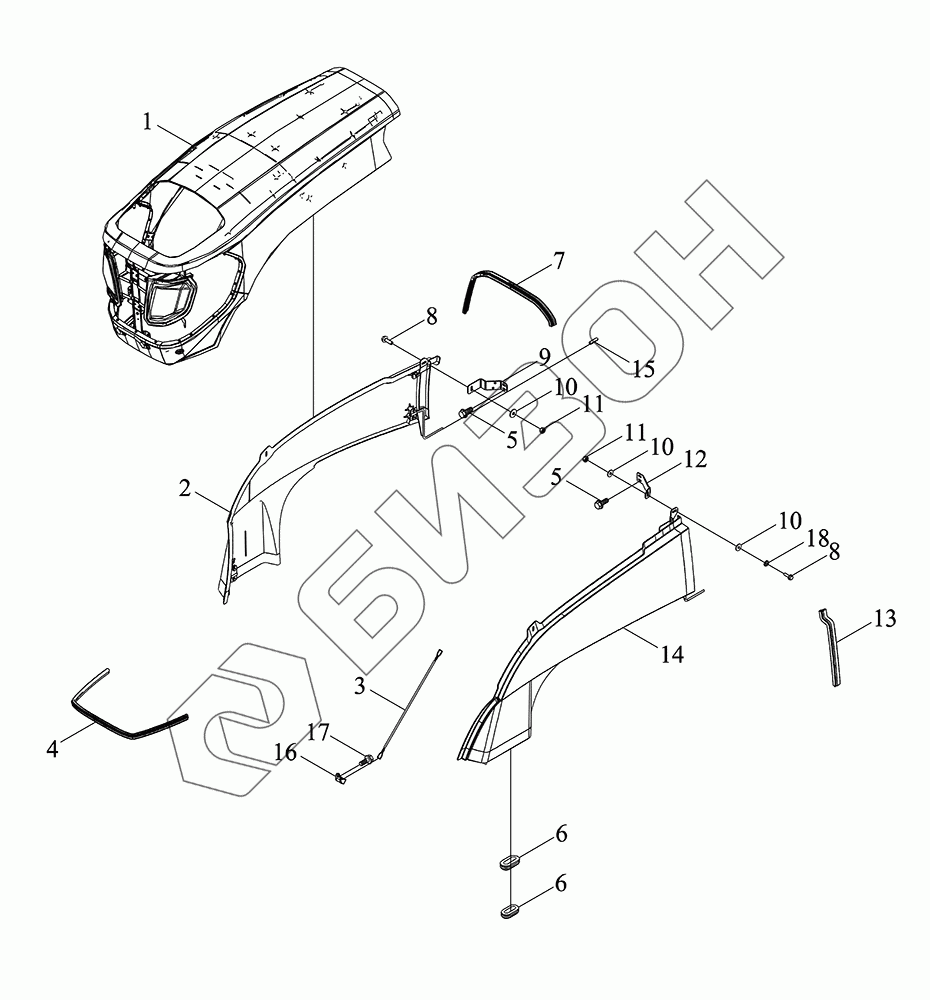

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Монтажный блок капота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
6
7
8
8
9
10
10
10
11
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD2S471030000K TD2S471030000K Монтажный блок капота в сборе
Загрузка ...
1 TC05471120001b Капот в сборе
Загрузка ...
2 TD2C471010001K Панель боковая
Загрузка ...
3 TC05471070060 Шнур ограничительный
Загрузка ...
4 TS17471010022 Прокладка
Загрузка ...
5 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
6 TS17471010021 Втулка
Загрузка ...
7 TS17471010014 Лента резиновая
Загрузка ...
8 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
9 TC05471160002 Кронштейн
Загрузка ...
10 GBT96.1-8-A3L Шайба большая
Загрузка ...
11 GBT6170-M8-8-A2L Гайка
Загрузка ...
12 TD2C471010002 Лист капота машины левосторонний
Загрузка ...
13 TS17471010016 Полоса уплотнительная
Загрузка ...
14 TD2S471030001K Панель боковая
Загрузка ...
15 TS06471014004 Втулка резиновая
Загрузка ...
16 TS06471010013 Зажим трубный
Загрузка ...
17 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
18 GBT93-8-A3L Гровер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
