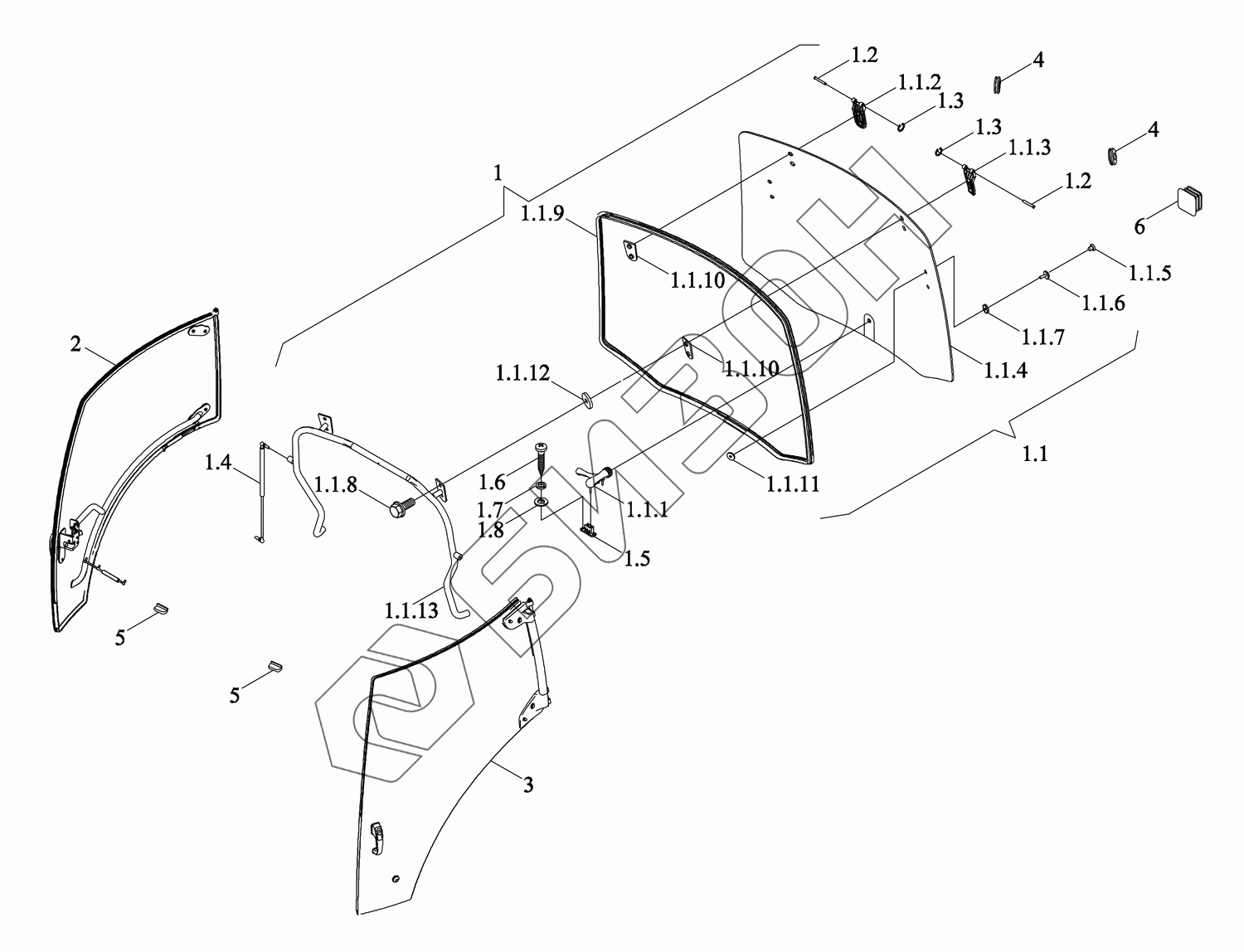

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Остекление заднее и двери

Тип техники

Марка

Модель

Схема

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

1.1.7

1.1.8

1.1.9

1.1.10

1.1.11

1.1.12

1.1.13

1.2

1.3

1.4

1.5

1.6

1.7

1.8

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D451180000K	TM5D451180000K	Кабина в сборе	Загрузка ...
TD2S451012000K	TD2S451012000K	Комплектующие кабины	Загрузка ...
1	TX1S451030013K	Стекло заднее ветровое в сборе	Загрузка ...
1.1	TX1S451030014K	Жалюзи	Загрузка ...
1.1.1	TS06451016109	Ручка	Загрузка ...
1.1.2	TS04451046130	Шарнир	Загрузка ...
1.1.3	TS04451046120	Шарнир	Загрузка ...
1.1.4	TX1S451030015K	Стекло	Загрузка ...
1.1.5	TS04451013109	Заглушка	Загрузка ...
1.1.6	TS04451013106	Болт	Загрузка ...
1.1.7	TD904.451C.2-10	Кольцо прокладочное	Загрузка ...
1.1.8	GBT5789-M8X25-8.8-A2L	Болт с фланцем	Загрузка ...
1.1.9	TS06451016108	Полоса уплотнительная	Загрузка ...
1.1.10	TS04451046113	Подушка	Загрузка ...
1.1.11	TD904.451C.2-09	Кольцо прокладочное	Загрузка ...
1.1.12	GBT96.1-8-A3L	Шайба большая	Загрузка ...
1.1.13	TS06451016102	Поручень	Загрузка ...
1.2	TS06451016004	Ось	Загрузка ...
1.3	GBT896-6-A3L	Кольцо ограничительное	Загрузка ...
1.4	TS06451016001	Пружина	Загрузка ...
1.5	TS06451016003	Основание опорное	Загрузка ...
1.6	GBT818-M6X20-4.8-A2L	Винт	Загрузка ...
1.7	GBT93-6-A0P	Гровер	Загрузка ...
1.8	GBT97.1-6-A3L	Шайба плоская	Загрузка ...
2	TX1S451030019K	Дверь кабинета	Загрузка ...
3	TX1S451030016K	Дверь левая в сборе	Загрузка ...
4	FT65.48.093	Диафрагма резиновая	Загрузка ...
5	TS06451011269	Подушка	Загрузка ...
6	TS06451010010	Заглушка	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
