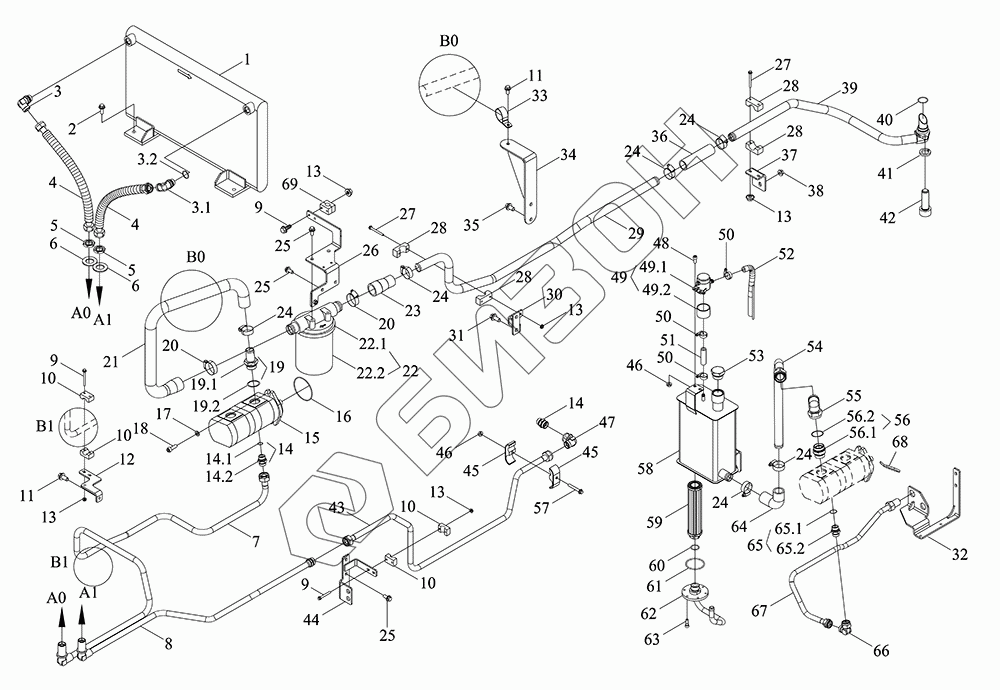

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Полностью гидравлический механизм рулевого управления 1
1
2
3
3.1
3.2
4
4
5
5
6
6
7
8
9
9
9
10
10
10
10
11
11
12
13
13
13
13
13
14
14
14.1
14.2
15
16
17
18
19
19.1
19.2
20
20
21
22
22.1
22.2
23
24
24
24
24
24
24
25
25
25
26
27
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
49.1
49.2
50
50
50
51
52
53
54
55
56
56.1
56.2
57
58
59
60
61
62
63
64
65
65.1
65.2
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D402110000K | TM5D402110000K | Полностью гидравлический механизм рулевого управления в сборе |
Загрузка ...
|
|
| 1 | TS06402290002 | Радиатор |
Загрузка ...
|
|
| 2 | GBT5789-M10X25-8.8-A2L | Болт с шестигранной головкой M10X25-8.8-A2L |
Загрузка ...
|
|
| 3 | TC04582390032 | Сапун гидравлического бака |
Загрузка ...
|
|
| 3.1 | GBT3738-L18 | Соединитель угловой с регулируемым направлением с обжимной втулкой L18 |
Загрузка ...
|
|
| 3.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 4 | TS06402290018 | Труба подачи масла |
Загрузка ...
|
|
| 5 | GBT3763-M26X1.5 | Гайки тонкие шестигранные для трубных фитингов M26X1.5 |
Загрузка ...
|
|
| 6 | GBT97.1-27-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | TD2S402050014aK | Труба подачи масла стальная |
Загрузка ...
|
|
| 8 | TS06402500007 | Труба отвода масла |
Загрузка ...
|
|
| 9 | GBT5789-M6X50-8.8-A2L | Болт шестигранный фланцевый M6X50-8.8-A2L |
Загрузка ...
|
|
| 10 | TS06581120018 | Хомут для трубы с одним отверстием-18 |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 12 | TD2S402050015aK | Кронштейн |
Загрузка ...
|
|
| 13 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 14 | TC02582070006 | Сборная компинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 14.1 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 14.2 | GBT3733-L18 | Штуцер прямого соединения с обжимным кольцом L18 |
Загрузка ...
|
|
| 15 | TS08402050033 | Насос шестеренчатый двойной 20+16 |
Загрузка ...
|
|
| 16 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое круглого сечения для гидропневматики 82.5X2.65G |
Загрузка ...
|
|
| 17 | TE250.55-03 | Шайба |
Загрузка ...
|
|
| 18 | GBT70.1-M10X30-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником M10X30-10.9-A3L |
Загрузка ...
|
|
| 19 | TS06402290013 | Штуцер соединительный |
Загрузка ...
|
|
| 19.1 | TS06402290014 | Соединение |
Загрузка ...
|
|
| 19.2 | TS09580010011 | Кольцо уплотнительное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 20 | Q67645 | Хомут шланговый червячного типа B |
Загрузка ...
|
|
| 21 | TD2S402040001K | Шланг всасывания масла |
Загрузка ...
|
|
| 22 | TS06581120002 | Фильтр масляный |
Загрузка ...
|
|
| 22.1 | TS06581120003 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 22.2 | TS06581120004 | Фильтроэлемент |
Загрузка ...
|
|
| 23 | TD2S402010037 | Шланг всасывания масла |
Загрузка ...
|
|
| 24 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 25 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой и фланцем M10X20-8.8-A2L |
Загрузка ...
|
|
| 26 | TM5D402080001K | Кронштейн |
Загрузка ...
|
|
| 27 | GBT5789-M6X60-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 28 | TS06402290035 | Зажим трубный |
Загрузка ...
|
|
| 29 | TD2S402040018K | Труба длинная |
Загрузка ...
|
|
| 30 | TD2S402040014K | Кронштейн |
Загрузка ...
|
|
| 31 | GBT5789-M12X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X25-8.8-A3L |
Загрузка ...
|
|
| 32 | TM5D402080008K | Кронштейн |
Загрузка ...
|
|
| 33 | BZF0032.1-007 | Скоба зажимная |
Загрузка ...
|
|
| 34 | TD2S402040026K | Кронштейн |
Загрузка ...
|
|
| 35 | GBT5789-M12X20-8.8-A3L | Болт с фланцем M12X20-8.8-A3L |
Загрузка ...
|
|
| 36 | TA700.58-02 | Шланг всасывания масла |
Загрузка ...
|
|
| 37 | TS06402290024 | Кронштейн |
Загрузка ...
|
|
| 38 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 39 | TS06402290009 | Патрубок |
Загрузка ...
|
|
| 40 | GBT3452.1-29.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 41 | GBT93-8-A3L | Шайба стандартная пружинная 8-A3L |
Загрузка ...
|
|
| 42 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X25-8.8-A2L |
Загрузка ...
|
|
| 43 | TD2S402040011K | Труба отвода масла |
Загрузка ...
|
|
| 44 | TD2S402040004K | Кронштейн |
Загрузка ...
|
|
| 45 | TS06402290031 | Прокладка |
Загрузка ...
|
|
| 46 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 47 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 48 | GBT70.1-M8X20-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M8X20-8.8-A2L |
Загрузка ...
|
|
| 49 | TL02551020002 | Корпус |
Загрузка ...
|
|
| 49.1 | TL02551020008 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 49.2 | TL02551020007 | Фильтроэлемент |
Загрузка ...
|
|
| 50 | Q67522 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 51 | TS06402450040 | Шланг резиновый |
Загрузка ...
|
|
| 52 | TS06402450041 | Шланг резиновый |
Загрузка ...
|
|
| 53 | TS06402450046a | Ввёртыш |
Загрузка ...
|
|
| 54 | TD2S402040002K | Маслопровод |
Загрузка ...
|
|
| 55 | GBT3754-L28 | Фитинг комбинированный угловой с коническим уплотнением L28 |
Загрузка ...
|
|
| 56 | TC03581030007 | Сборка прямого проходного соединителя M33-28 |
Загрузка ...
|
|
| 56.1 | GBT3733-L28 | Штуцер прямого соединения с обжимным кольцом L28 |
Загрузка ...
|
|
| 56.2 | TS09580010011 | Кольцо уплотнительное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 57 | GBT5789-M8X55-8.8-A2L | Болт с фланцем M8X55-8.8-A2L |
Загрузка ...
|
|
| 58 | TD2S402140005 | Бак гидравлический |
Загрузка ...
|
|
| 59 | TS06402450032 | Фильтр возврата масла |
Загрузка ...
|
|
| 60 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 61 | GBT3452.1-58.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 62 | TS06402530027a | Фланец |
Загрузка ...
|
|
| 63 | GBT70.1-M5X16-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M5X16-8.8-A2L |
Загрузка ...
|
|
| 64 | TD2S402140008a | Шланг всасывания масла |
Загрузка ...
|
|
| 65 | TS17402030058 | Корпус прямого штуцера с цанговым зажимом M22-15 сборка |
Загрузка ...
|
|
| 65.1 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 65.2 | TS17402010037 | Корпус прямого штуцера с обжимным кольцом M22-15 |
Загрузка ...
|
|
| 66 | GBT3754-L15 | Фитинг комбинированный угловой с коническим уплотнением L15 |
Загрузка ...
|
|
| 67 | TM5D402080002K | Рулевое управление нагнетает масло из стальной трубы |
Загрузка ...
|
|
| 68 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 69 | TH04402010061 | Зажим для трубы с одним отверстием-15 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
