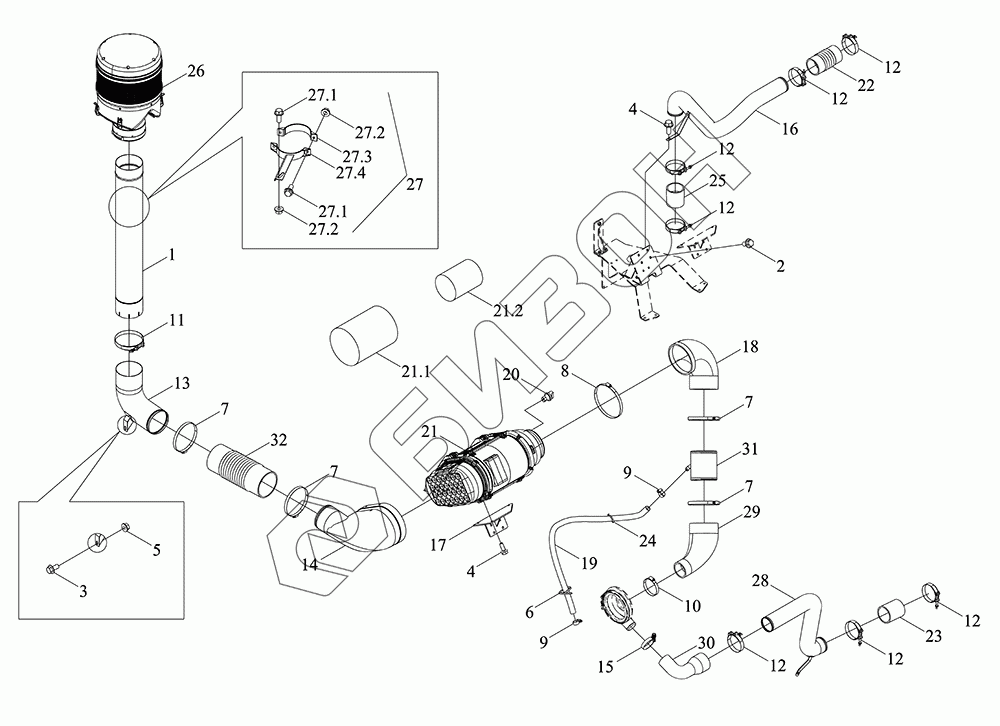

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Система фильтрации воздуха
1
2
3
4
4
5
6
7
7
7
7
8
9
9
10
11
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
21.1
21.1.1
21.1.2
22
23
24
25
26
27
27.1
27.1
27.2
27.2
27.3
27.4
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D110090000K | TM5D110090000K | Система приточная |
Загрузка ...
|
|
| 1 | TS17110030007 | Коллектор воздушного фильтра впускной |
Загрузка ...
|
|
| 2 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 7 | Q676152 | Хомут шланга B-типа |
Загрузка ...
|
|
| 8 | Q676178 | Хомут |
Загрузка ...
|
|
| 9 | Q67627 | Хомут шланга B-типа |
Загрузка ...
|
|
| 10 | Q67689 | Хомут шланга B-типа |
Загрузка ...
|
|
| 11 | SAEJ1508-SLTB136 | Рым-скоба |
Загрузка ...
|
|
| 12 | SAEJ1508-SLTB76 | Рым-скоба |
Загрузка ...
|
|
| 13 | TC05110210003a | Труба |
Загрузка ...
|
|
| 14 | TC05110210008a | Щит торцовый |
Загрузка ...
|
|
| 15 | TD2S110090014K | Хомутик |
Загрузка ...
|
|
| 16 | TD2S110130001K | Трубка газоотводная |
Загрузка ...
|
|
| 17 | TD2S110130002K | Кронштейн |
Загрузка ...
|
|
| 18 | TD2S110130003K | Шланг резиновый |
Загрузка ...
|
|
| 19 | TD2S110140004K | Шланг резиновый |
Загрузка ...
|
|
| 20 | TF1204.11-03 | Указатель |
Загрузка ...
|
|
| 21 | TG1204.11H.1 | Фильтр воздушный в сборе |
Загрузка ...
|
|
| 21.1 | TG1204.11H.1.3 | Фильтроэлемент |
Загрузка ...
|
|
| 21.1.1 | TG1204.11H.1.1 | Фильтроэлемент |
Загрузка ...
|
|
| 21.1.2 | TG1204.11H.1.2 | Фильтроэлемент |
Загрузка ...
|
|
| 22 | TG1654.11-03 | Шланг резиновый |
Загрузка ...
|
|
| 23 | TG1654.11-04 | Труба впускная |
Загрузка ...
|
|
| 24 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 25 | TG4S110010003 | Труба впускная |
Загрузка ...
|
|
| 26 | TM5D110090001K | Предфильтр |
Загрузка ...
|
|
| 27 | TD2S110140001K | Зажим трубный |
Загрузка ...
|
|
| 27.1 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 27.2 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 27.3 | TG1204.11K.3.2 | Зажим трубный |
Загрузка ...
|
|
| 27.4 | TD2S110140002K | Зажим трубный и монтажная планка |
Загрузка ...
|
|
| 28 | TR1S110020001K | Труба впускная |
Загрузка ...
|
|
| 29 | TR2S110020001K | Шланг резиновый |
Загрузка ...
|
|
| 30 | TR2S110020002K | Шланг резиновый |
Загрузка ...
|
|
| 31 | TR2S110040010K | Труба |
Загрузка ...
|
|
| 32 | TS08110030014 | Шланг резиновый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
