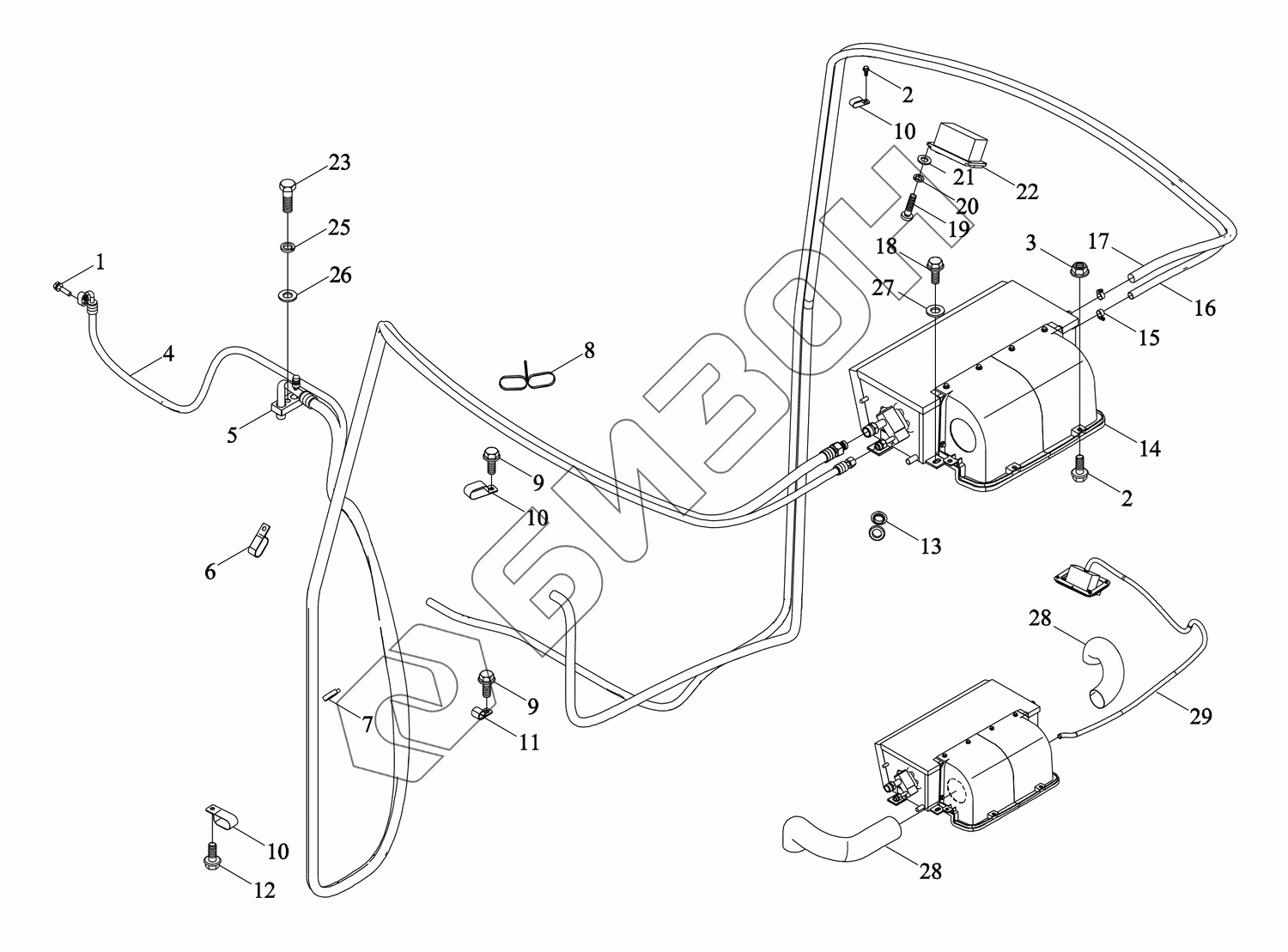

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Система кондиционирования воздуха - кабина 1
1
2
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S811010000 | TG4S811010000 | Система кондиционирования воздуха в сборе кабины |
Загрузка ...
|
|
| 1 | GBT16674.1-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 4 | TG4S811010002 | Шланг |
Загрузка ...
|
|
| 5 | TG4S811010005 | Шланг |
Загрузка ...
|
|
| 6 | TG1204.812-06 | Зажим трубный |
Загрузка ...
|
|
| 7 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 8 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 9 | GBT16674.1-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 11 | TF1204.481B-01 | Скоба зажимная |
Загрузка ...
|
|
| 12 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TS06811010013 | Бандаж |
Загрузка ...
|
|
| 14 | TG4S811010007 | Испаритель в сборе |
Загрузка ...
|
|
| 15 | Q67522 | Хомут |
Загрузка ...
|
|
| 16 | TG4S811010009 | Труба приемная |
Загрузка ...
|
|
| 17 | TC05811080001 | Труба входная |
Загрузка ...
|
|
| 18 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 20 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 21 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 22 | TS06811010067 | Панель управления |
Загрузка ...
|
|
| 23 | GBT5786-M10X1.25X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 25 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 26 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 27 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 28 | TS06811010063 | Трубка |
Загрузка ...
|
|
| 29 | TS17811020005 | Клапан водяной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
