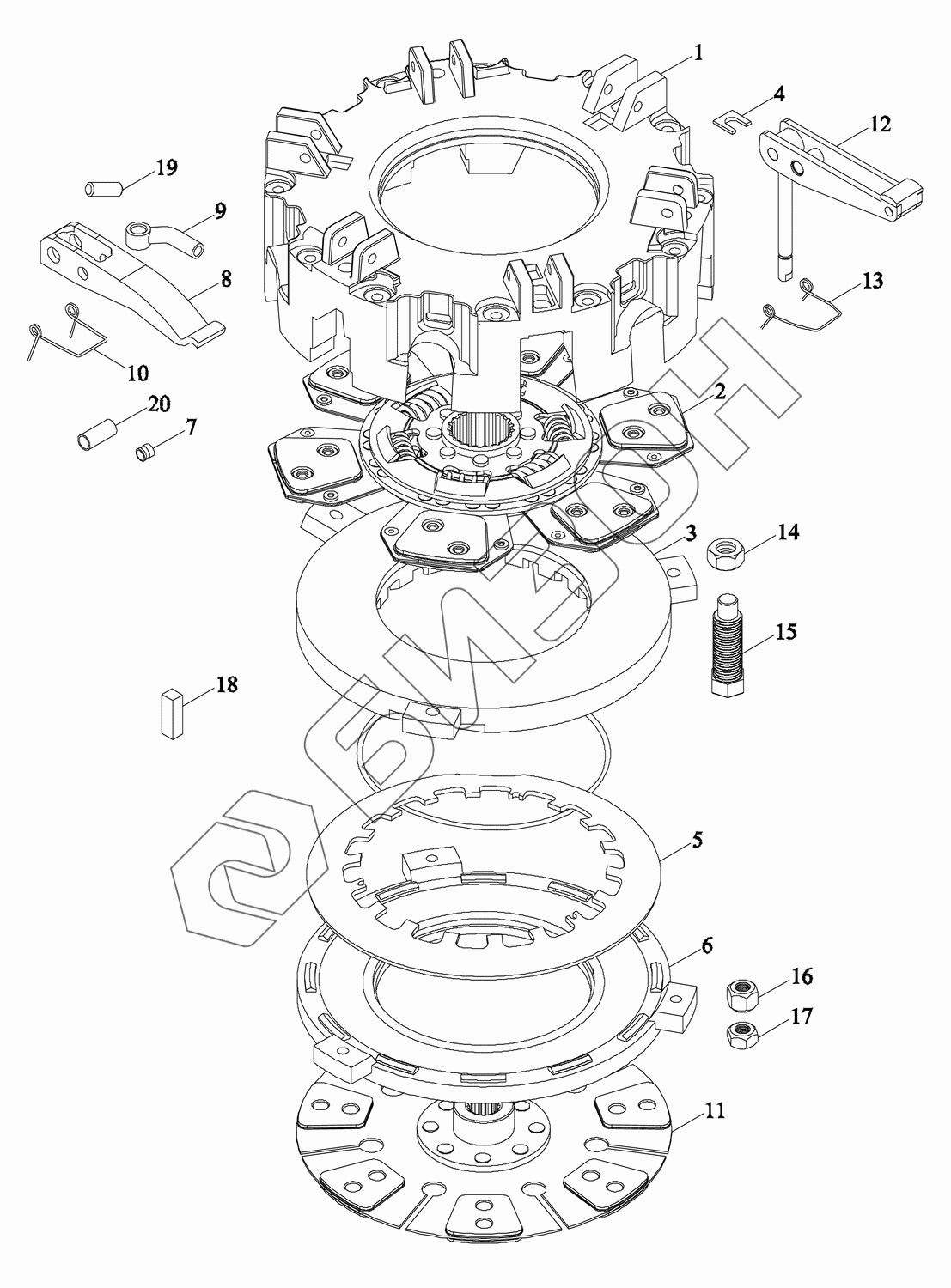

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Сцепление 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05211050000 | TC05211050000 | Сцепление в сборе |
Загрузка ...
|
|
| 1 | HH140-101 | Крышка |
Загрузка ...
|
|
| 2 | TC05211050003 | Диски ведущий и ведомый |
Загрузка ...
|
|
| 3 | HH140-102 | Диск напорный |
Загрузка ...
|
|
| 4 | HH140-409 | Шайба стопорная |
Загрузка ...
|
|
| 5 | HH140-104LZ | Пружина тарельчатая |
Загрузка ...
|
|
| 6 | HH140-103 | Диск напорный |
Загрузка ...
|
|
| 7 | HH140-408 | Втулка запирающая |
Загрузка ...
|
|
| 8 | HH140-401 | Шток выключения |
Загрузка ...
|
|
| 9 | HH140-405 | Торкатель |
Загрузка ...
|
|
| 10 | HH140-401-2 | Пружина |
Загрузка ...
|
|
| 11 | TC05211050002 | Пластинка фрикционная |
Загрузка ...
|
|
| 12 | HH140-402 | Шток выключения |
Загрузка ...
|
|
| 13 | HH140-402-2 | Пружина |
Загрузка ...
|
|
| 14 | GBT6170-M10-A3L | Гайка |
Загрузка ...
|
|
| 15 | HH140-404A | Винт |
Загрузка ...
|
|
| 16 | HH100-419A | Гайка |
Загрузка ...
|
|
| 17 | HH100-419B | Гайка |
Загрузка ...
|
|
| 18 | HH140-407 | Блок качающийся |
Загрузка ...
|
|
| 19 | HH140-406 | Штифт длинный |
Загрузка ...
|
|
| 20 | HH140-403 | Кожух |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
