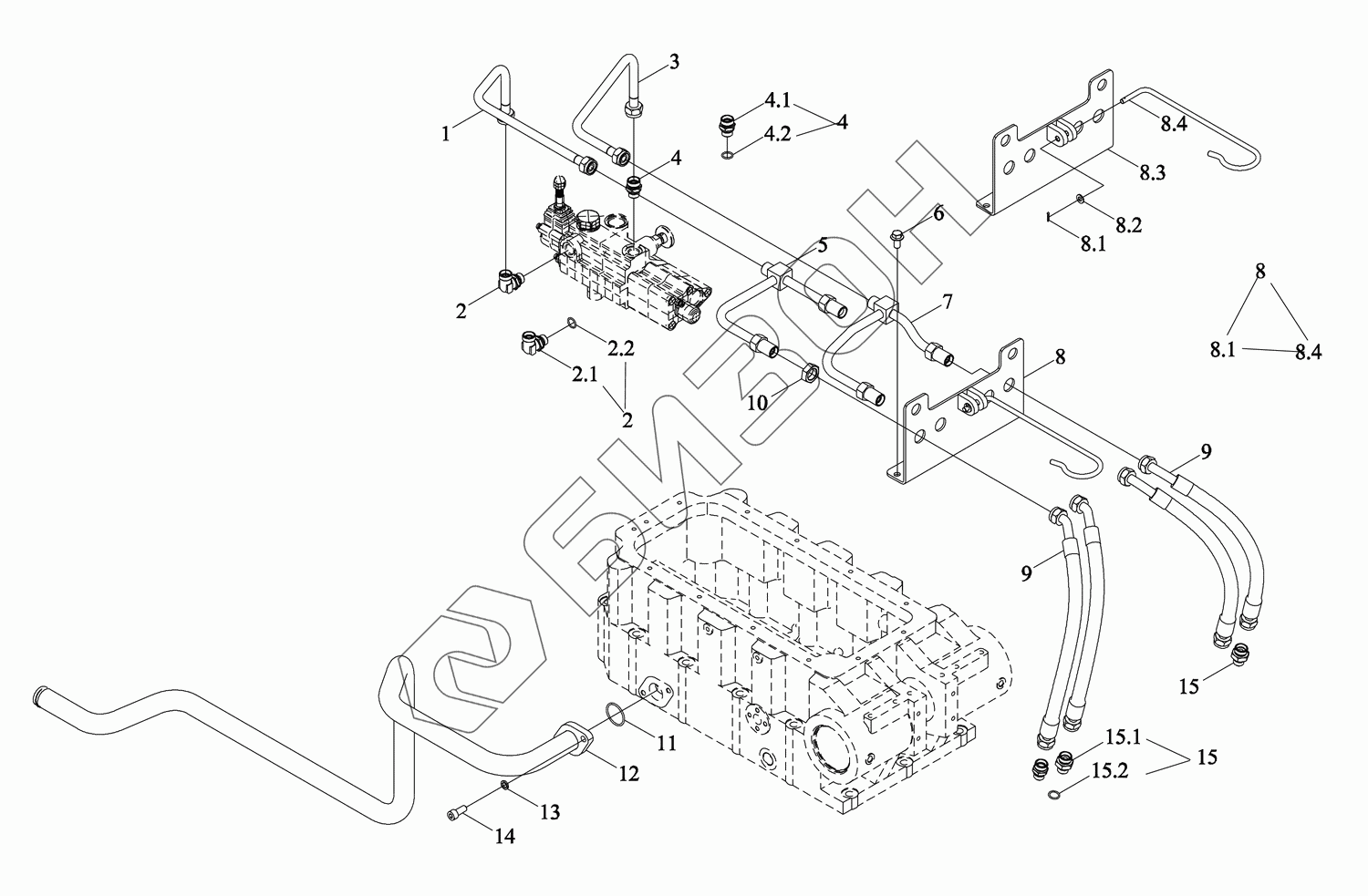

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Устройство гидравлической системы 2

Тип техники

Марка

Модель

Схема

TM5D582020000K

2.1

2.2

4.1

4.2

8.1

8.2

8.3

8.4

15.1

15.2

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D582020000K	TM5D582020000K	Система гидравлическая	Загрузка ...
1	TS06582130055	Маслопровод	Загрузка ...
2	TC04582140012	Штуцер соединительный	Загрузка ...
2.1	GBT3738-L15	Штуцер соединительный	Загрузка ...
2.2	TS09580010006	Кольцо уплотнительное	Загрузка ...
3	TS06582130057	Маслопровод	Загрузка ...
4	TS06582130048	Штуцер соединительный	Загрузка ...
4.1	GBT3733-L15	Штуцер соединительный	Загрузка ...
4.2	TS09580010006	Кольцо уплотнительное	Загрузка ...
5	TS06582130033	Трубопровод топливный	Загрузка ...
6	GBT5789-M10X20-8.8-A3L	Болт с фланцем	Загрузка ...
7	TS06582130028	Трубопровод топливный	Загрузка ...
8	TM5D582010001K	Хомутик зажимный	Загрузка ...
8.1	GBT91-2X12-A0P	Шплинт	Загрузка ...
8.2	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
8.3	TM5D582010002K	Пластина фиксирующая	Загрузка ...
8.4	FT800.56.263a	Хомутик зажимный	Загрузка ...
9	TS06582180017a	Трубопровод топливный	Загрузка ...
10	GBT3763-M22X1.5	Гайка	Загрузка ...
11	GBT3452.1-37.5X2.65G	Кольцо уплотнительное резиновое для гидропневматики	Загрузка ...
12	TS06582170001	Маслопровод	Загрузка ...
13	GBT93-10-A3L	Гровер	Загрузка ...
14	GBT70.1-M10X25-8.8-A3L	Винт с цилиндрической головкой с внутренним шестигранником	Загрузка ...
15	TS17582010008	Штуцер соединительный	Загрузка ...
15.1	TS17582010066	Деталь переходная	Загрузка ...
15.2	TS09580010006	Кольцо уплотнительное	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
