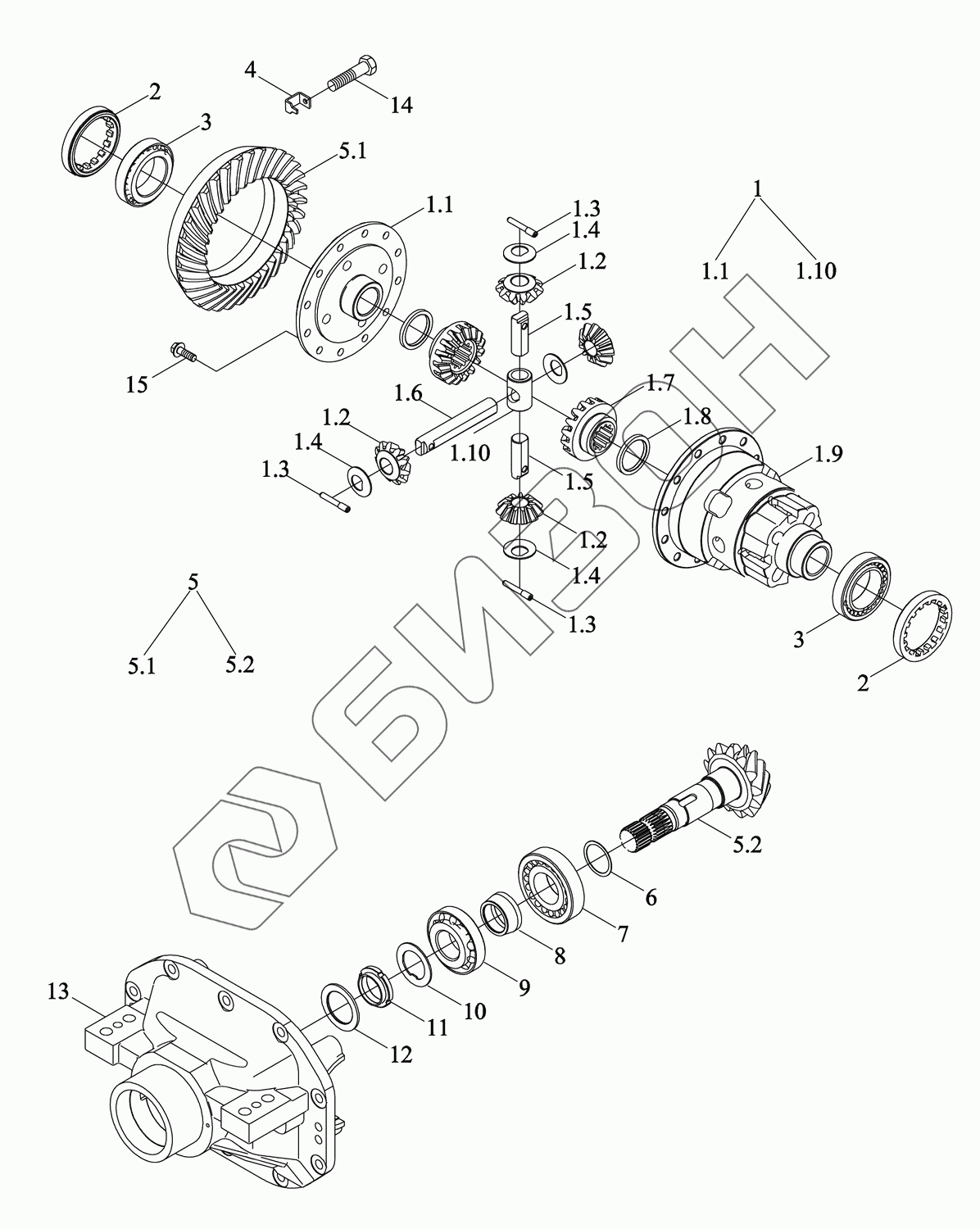

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Дифференциал, главная пара
1
1.1
1.2
1.2
1.2
1.3
1.3
1.3
1.4
1.4
1.4
1.5
1.5
1.6
1.7
1.8
1.9
1.10
2
2
3
3
4
5
5.1
5.2
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG1S311030000 | TG1S311030000 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TG1S311030002 | TG1S311030002 | Мост приводной |
Загрузка ...
|
|
| TS08311010003 | TS08311010003 | Редуктор главной передачи |
Загрузка ...
|
|
| 1 | TS08311010011 | Механизм дифференциальный |
Загрузка ...
|
|
| 1.1 | TS08311010018 | Крышка |
Загрузка ...
|
|
| 1.2 | TS08311010020 | Колесо зубчатое |
Загрузка ...
|
|
| 1.3 | TS08311010038 | Штифт |
Загрузка ...
|
|
| 1.4 | TS08311010022 | Прокладка |
Загрузка ...
|
|
| 1.5 | TS08311010025 | Вал |
Загрузка ...
|
|
| 1.6 | TS08311010024 | Вал |
Загрузка ...
|
|
| 1.7 | TS08311010019 | Колесо зубчатое |
Загрузка ...
|
|
| 1.8 | TS08311010021 | Прокладка |
Загрузка ...
|
|
| 1.9 | TS08311010017a | Корпус картера |
Загрузка ...
|
|
| 1.10 | TS08311010023 | Втулка вала |
Загрузка ...
|
|
| 2 | TS08311010026 | Болт |
Загрузка ...
|
|
| 3 | GBT297-32011 | Подшипник |
Загрузка ...
|
|
| 4 | TS08311010027 | Пластина замочная |
Загрузка ...
|
|
| 5 | TS08311010013b | Колесо зубчатое |
Загрузка ...
|
|
| 5.1 | TS08311010029a | Колесо зубчатое |
Загрузка ...
|
|
| 5.2 | TS08311010028a | Колесо зубчатое |
Загрузка ...
|
|
| 6 | TS08311010034 | Прокладка |
Загрузка ...
|
|
| 7 | GBT297-31309 | Подшипник |
Загрузка ...
|
|
| 8 | TS06311010030 | Кожух |
Загрузка ...
|
|
| 9 | GBT297-31308 | Подшипник |
Загрузка ...
|
|
| 10 | TS08311010032a | Подушка |
Загрузка ...
|
|
| 11 | TS08311010031 | Болт |
Загрузка ...
|
|
| 12 | TS06311010027 | Сальник |
Загрузка ...
|
|
| 13 | TS08311010012 | Корпус картера |
Загрузка ...
|
|
| 14 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TC02311170011L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
