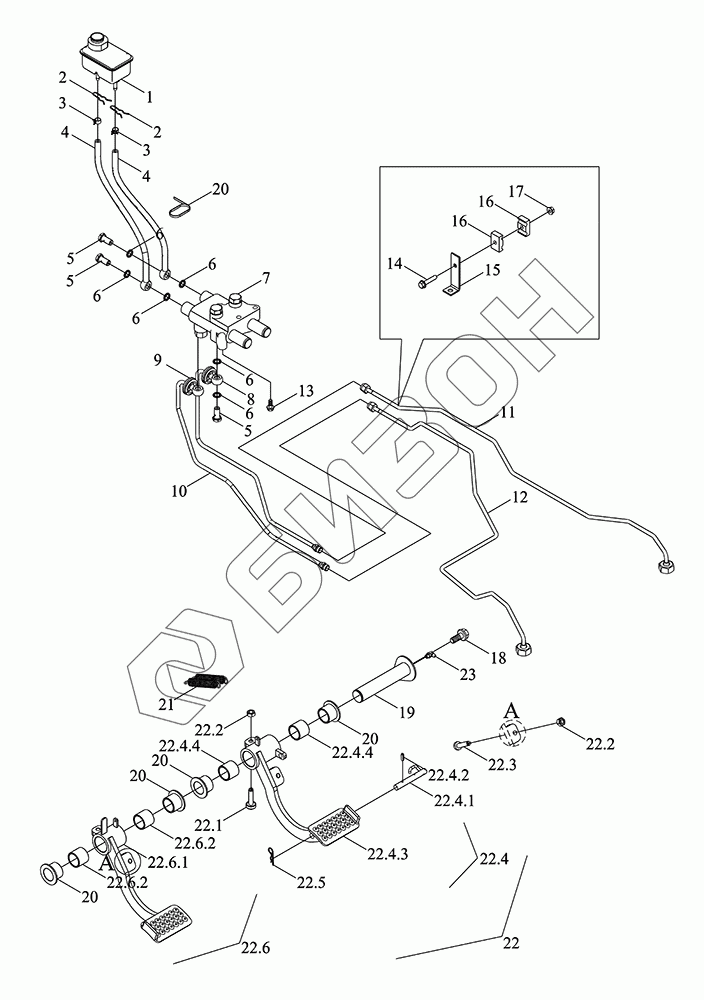

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Механизм управления рабочими тормозами 1
1
2
2
3
3
4
4
5
5
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
20
20
20
20
20
20
20
20
20
20
21
22
22.1
22.2
22.2
22.3
22.4
22.4.1
22.4.2
22.4.3
22.4.4
22.4.4
22.5
22.6
22.6.1
22.6.2
22.6.2
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D433020000K | TM5D433020000K | Механизм управления рабочими тормозами в сборе |
Загрузка ...
|
|
| 1 | TG1204.433.2a | Маслобак для тормоза |
Загрузка ...
|
|
| 2 | TG1204.433-04 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | Q673B115 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 4 | TS17433020005 | Шланг |
Загрузка ...
|
|
| 5 | FT800.43.115 | Винт |
Загрузка ...
|
|
| 6 | JBT982-12 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 7 | TC05433060003K | Носос тормозной |
Загрузка ...
|
|
| 8 | TM5D433020004K | Маслопровод в сборе |
Загрузка ...
|
|
| 9 | FT800A.43C.230 | Втулка уплотнительная |
Загрузка ...
|
|
| 10 | TM5D433020002K | Маслопровод в сборе |
Загрузка ...
|
|
| 11 | TD2S433010003 | Маслопровод |
Загрузка ...
|
|
| 12 | TD2S433010001 | Маслопровод |
Загрузка ...
|
|
| 13 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 14 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TS06433010018 | Пластина крепёжная |
Загрузка ...
|
|
| 16 | FT800A.43C.229 | Зажим трубы двойной |
Загрузка ...
|
|
| 17 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 18 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TS06433010008 | Вал |
Загрузка ...
|
|
| 20 | TF1004.433-01 | Втулка отсечная |
Загрузка ...
|
|
| 20 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 21 | TD800.43-01 | Пружина |
Загрузка ...
|
|
| 22 | TM5D433040001 | Коромысла тормозные |
Загрузка ...
|
|
| 22.1 | FT800.43.030 | Винт |
Загрузка ...
|
|
| 22.2 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 22.3 | FT800.43.103 | Винт |
Загрузка ...
|
|
| 22.4 | FT800A.43C.014 | Рычаг качающийся |
Загрузка ...
|
|
| 22.4.1 | FT800A.43.065 | Рычаг блокировки |
Загрузка ...
|
|
| 22.4.2 | GBT879.1-5X16 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 22.4.3 | FT800A.43C.016 | Рычаг качающийся |
Загрузка ...
|
|
| 22.4.4 | TG1654.212B.1-01 | Втулка |
Загрузка ...
|
|
| 22.5 | FT800A.43.401 | Штифт стопорный |
Загрузка ...
|
|
| 22.6 | FT800A.43C.013 | Рычаг качающийся |
Загрузка ...
|
|
| 22.6.1 | FT800A.43C.015 | Рычаг качающийся |
Загрузка ...
|
|
| 22.6.2 | FT800A.43C.111 | Втулка |
Загрузка ...
|
|
| 23 | JBT7940.2-90dM8X1 | Чашка соединительная впрыска масла |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
