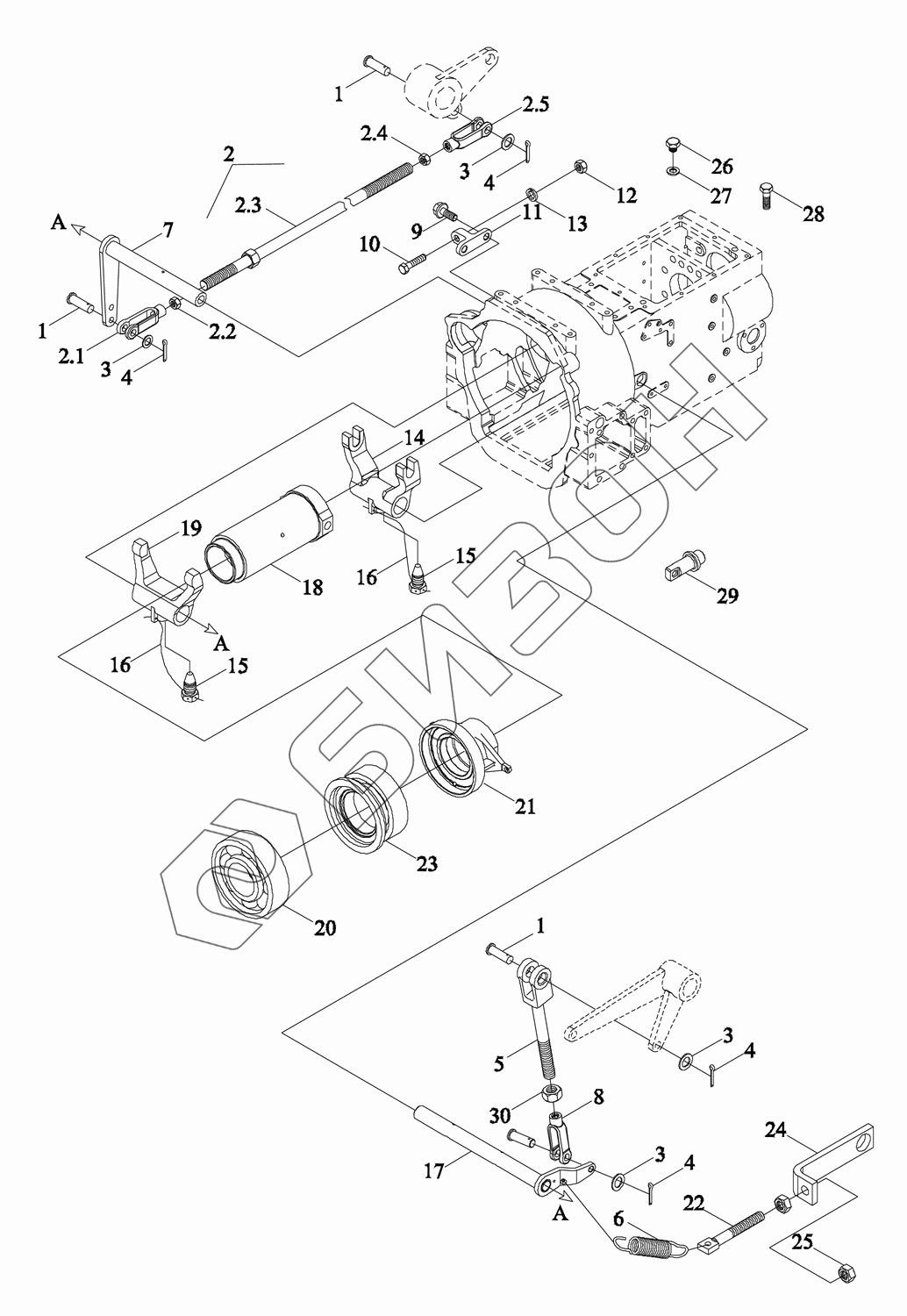

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Механизм управления сцеплением 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
2.1
2.2
2.3
2.4
2.5
3
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD2S212090000 TD2S212090000 Механизм управления сцеплением в сборе
Загрузка ...
1 GBT882-B10X30-A3L Ось
Загрузка ...
2 TC05212060008 Тяга
Загрузка ...
2.1 FT800.21.240 Вилка передняя
Загрузка ...
2.2 GBT6171-M10X1-8-A2L Гайка
Загрузка ...
2.3 TC05212020012 Тяга
Загрузка ...
2.4 GBT6171-M10X1-LH-8-A2L Гайка
Загрузка ...
2.5 FT800.21.241 Вилка задняя
Загрузка ...
3 GBT97.1-10-A3L Шайба плоская
Загрузка ...
4 GBT91-3.2X32-A3L Шплинт
Загрузка ...
5 TD2S212040001 Штанга центральная
Загрузка ...
6 FT800A.21.383 Пружина
Загрузка ...
7 TD2C212010041 Оси качания
Загрузка ...
8 FT800.21.240 Вилка передняя
Загрузка ...
9 GBT16674.1-M10X20-8.8-A3L Болт с фланцем
Загрузка ...
10 GBT5783-M10X60-8.8-A3L Болт с шестигранной головкой
Загрузка ...
11 FT800.21.212 Гнездо ограничительное
Загрузка ...
12 GBT6170-M10-8-A3L Гайка
Загрузка ...
13 GBT93-10-A3L Гровер
Загрузка ...
14 TC05212020018a Вилка отводная
Загрузка ...
15 FT800.21.239 Винт
Загрузка ...
16 TA800.212B-02 Проволока стальная
Загрузка ...
17 TD2S212070001 Ось
Загрузка ...
18 TC05212020001 Постель подшипника
Загрузка ...
19 FT800.21.203a Вилка отводная
Загрузка ...
20 TD3P212010007 Подшипник
Загрузка ...
21 TC05212020002 Постель подшипника
Загрузка ...
22 FT800.21.207 Винт регулировочный
Загрузка ...
23 TG1654.213-03 Подшипник
Загрузка ...
24 TD2S212050002 Пластина крепёжная
Загрузка ...
25 GBT6170-M8-8-A2L Гайка
Загрузка ...
26 Q617B14 Ввёртыш
Загрузка ...
27 JBT982-14 Шайба комбинированная уплотнительная
Загрузка ...
28 TG1204.212-04 Болт
Загрузка ...
29 TG1204.213-04 Ось
Загрузка ...
30 GBT6171-M10X1-8-A2L Гайка
Загрузка ...
36 TD2S212100030 Фитинг разъемного подшипника сцепления
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
