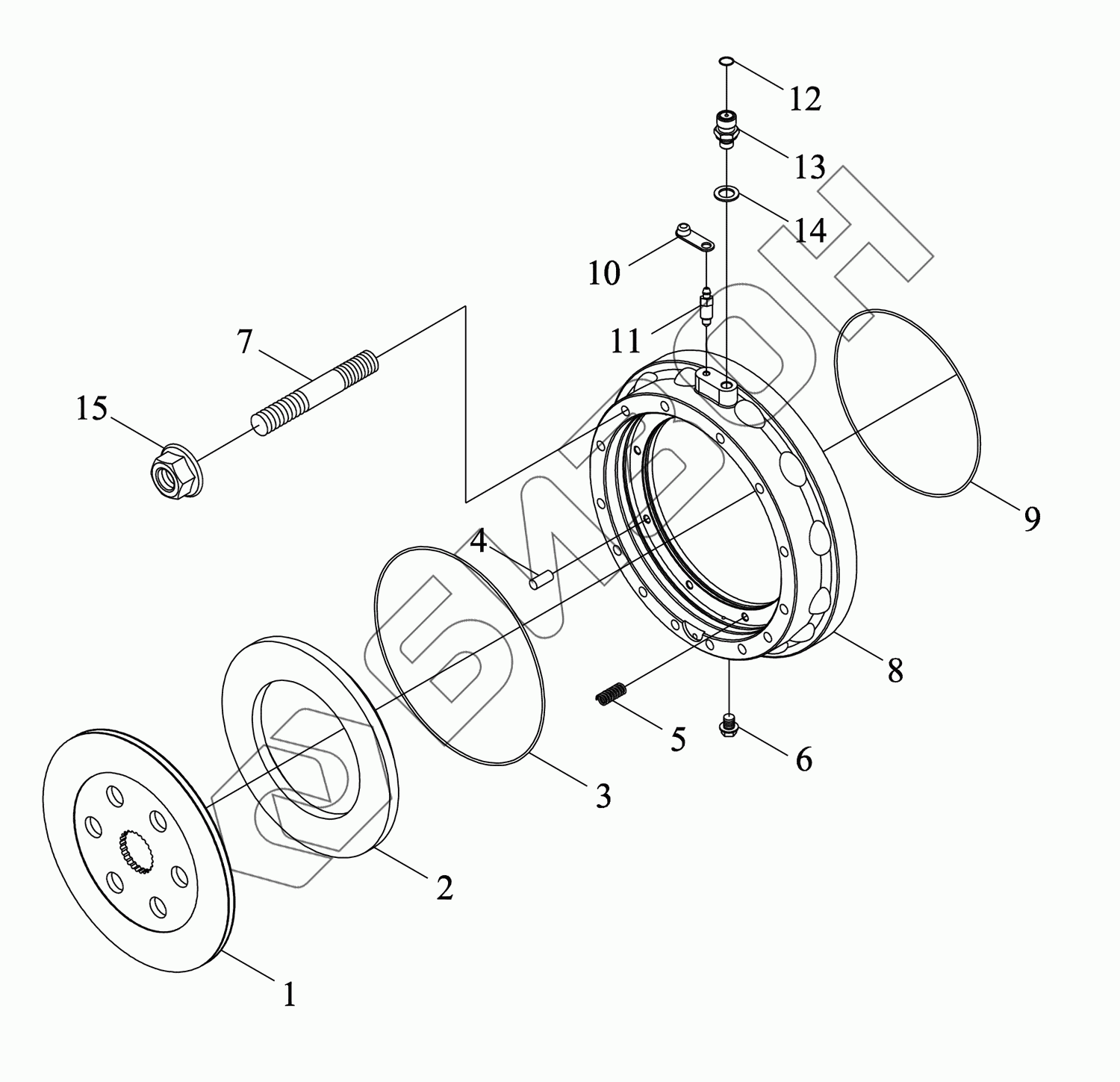

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Тормоз левый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC05431020000 TC05431020000 Тормоз левый в сборе
Загрузка ...
1 TF1004.431.1 Пластинка фрикционная
Загрузка ...
2 TC05431020002a Поршень
Загрузка ...
3 TF1004.431-04 Кольцо уплотнительное
Загрузка ...
4 GBT119.1-10m6X22-A3L Штырь цилиндрический
Загрузка ...
5 FT800.43.173 Пружина
Загрузка ...
6 GBT2878.4-M10-PLEH-A2L-NBR Ввёртыш
Загрузка ...
7 GBT899-AM14-M14X1.5X85-10.9-A3L Шпилька с двойной головкой
Загрузка ...
8 TC05431020001 Корпус цилиндра
Загрузка ...
9 TF1004.431-03 Кольцо уплотнительное
Загрузка ...
10 TD950.43.5-05 Уплотнение
Загрузка ...
11 TD950.43.5-04 Винт
Загрузка ...
12 GBT3452.1-11.8X1.80G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
13 FT800.43.130 Штуцер
Загрузка ...
14 JBT982-16 Шайба комбинированная уплотнительная
Загрузка ...
15 GBT6177.2-M14X1.5-10-A3L Гайка с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
