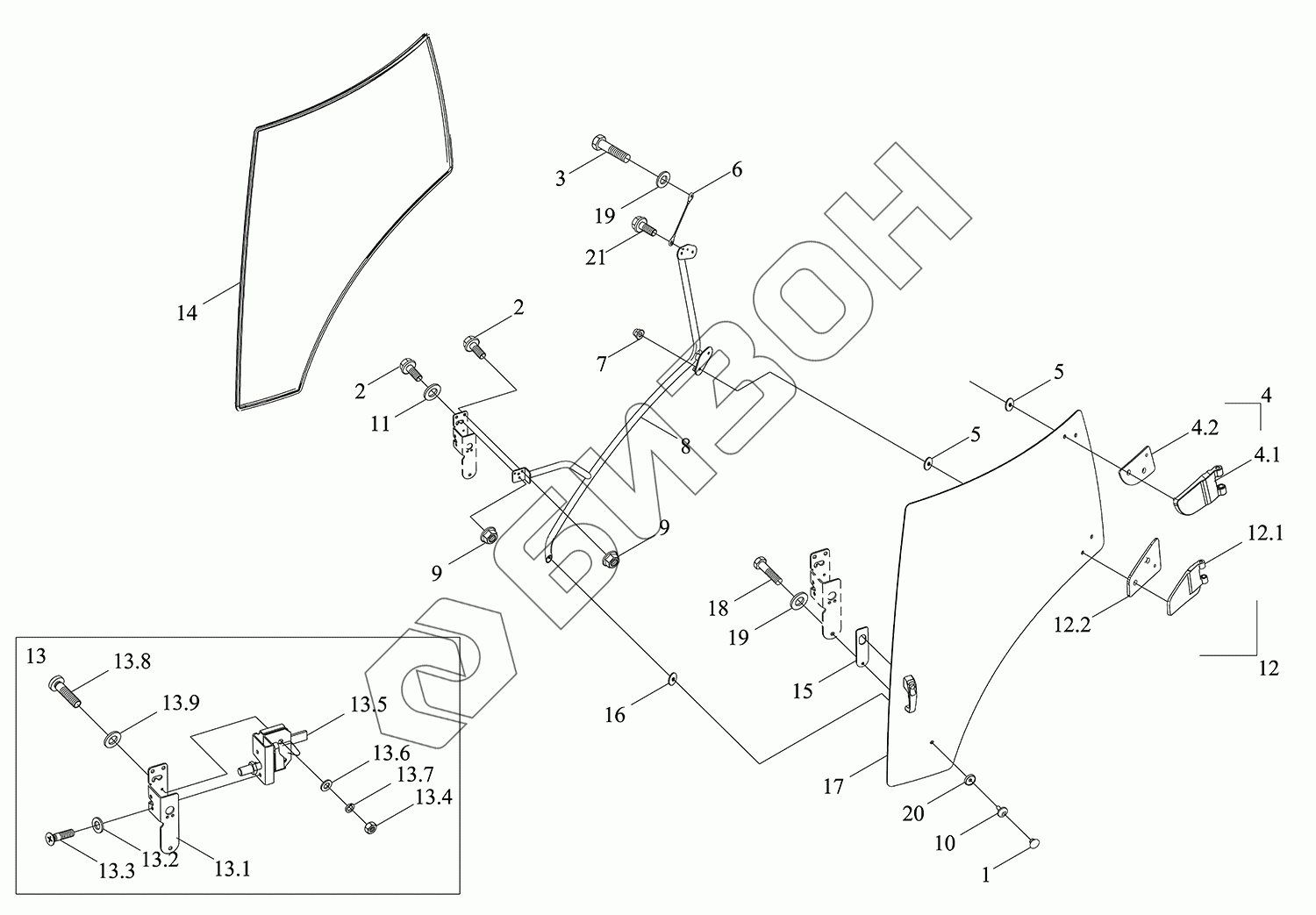

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Дверь левая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
4.1
4.2
5
5
6
7
8
9
9
10
11
12
12.1
12.2
13
13.1
13.2
13.3
13.4
13.5
13.6
13.7
13.8
13.9
14
15
16
17
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D451180000K TM5D451180000K Кабина в сборе
Загрузка ...
TD2S451012000K TD2S451012000K Комплектующие кабины
Загрузка ...
TX1S451030016K TX1S451030016K Дверь левая в сборе
Загрузка ...
TX1S451030017K TX1S451030017K Дверь
Загрузка ...
1 TS04451013109 Заглушка
Загрузка ...
2 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
3 GBT5783-M6X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
4 TS04451043223a Петля
Загрузка ...
4.1 TS04451043221a Шарнир
Загрузка ...
4.2 TS04451043111 Прокладка резиновая
Загрузка ...
5 TS04451043110 Прокладка резиновая
Загрузка ...
6 TS04451023006b Верёвка вытяжная
Загрузка ...
7 GBT6183.1-M8-8-A2L Гайка
Загрузка ...
8 TC03451023103b Поручень
Загрузка ...
9 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
10 TS04451013106 Болт
Загрузка ...
11 GBT96.1-8-A3L Шайба большая
Загрузка ...
12 TS04451043224b Петля
Загрузка ...
12.1 TS04451043222b Шарнир
Загрузка ...
12.2 TS04451043112 Прокладка резиновая
Загрузка ...
13 TS06451013017 Замок дверки
Загрузка ...
13.1 TS06451013116 Кронштейн
Загрузка ...
13.2 GBT956.1-6 Шайба коническая стопорная
Загрузка ...
13.3 GBT819.1-M6X16-4.8-A2L Винт с потайной головкой и поперечной канавкой
Загрузка ...
13.4 GBT6170-M6-8-A2L Гайка
Загрузка ...
13.5 TS06451013210 Корпус блокировки
Загрузка ...
13.6 GBT97.1-6-A3L Шайба плоская
Загрузка ...
13.7 GBT93-6-A3L Гровер
Загрузка ...
13.8 GBT818-M6X30-4.8-A2L Винт
Загрузка ...
13.9 GBT96.1-6-A3L Шайба большая
Загрузка ...
14 TS06451013102 Полоса уплотнительная
Загрузка ...
15 TS04451013001 Лист прокладочный
Загрузка ...
16 TS06451013121 Прокладка резиновая
Загрузка ...
17 TX1S451030018K Стекло
Загрузка ...
18 GBT5789-M6X35-8.8-A2L Болт с фланцем
Загрузка ...
19 GBT96.1-6-A3L Шайба большая
Загрузка ...
20 TD904.451C.2-10 Кольцо прокладочное
Загрузка ...
21 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
