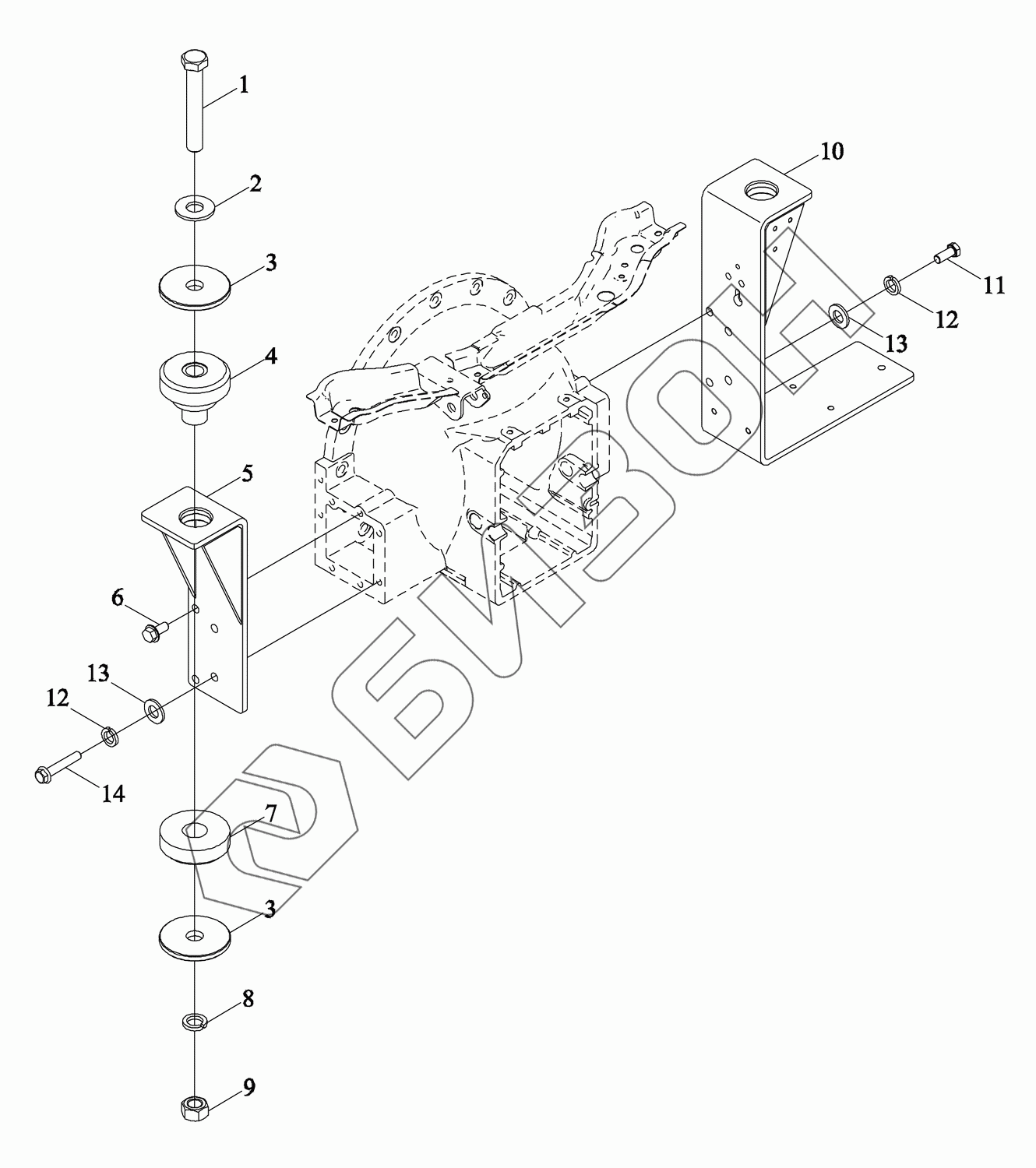

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Кронштейн кабины передний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D457020000K TM5D457020000K Соединитель передний в сборе
Загрузка ...
1 GBT5782-M20X130-10.9-A9L Болт с шестигранной головкой
Загрузка ...
2 TS06457010011 Кольцо прокладочное
Загрузка ...
3 TX1S457040001 Кольцо ограничительное
Загрузка ...
4 TX1S457040002 Блок буферный
Загрузка ...
5 TM5Q457050001 Гнездо монтажное
Загрузка ...
6 GBT5789-M16X35-10.9-A3L Болт с фланцем
Загрузка ...
7 TX1S457040003 Блок буферный
Загрузка ...
8 GBT93-20-A3L Гровер
Загрузка ...
9 GBT6170-M20-10-A9L Гайка
Загрузка ...
10 TM5D457020001K Гнездо монтажное
Загрузка ...
11 GBT5783-M16X40-10.9-A3L Болт с шестигранной головкой
Загрузка ...
12 GBT97.1-16-A3L Шайба плоская
Загрузка ...
13 GBT93-16-A3L Гровер
Загрузка ...
14 GBT5789-M16X90-10.9-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
