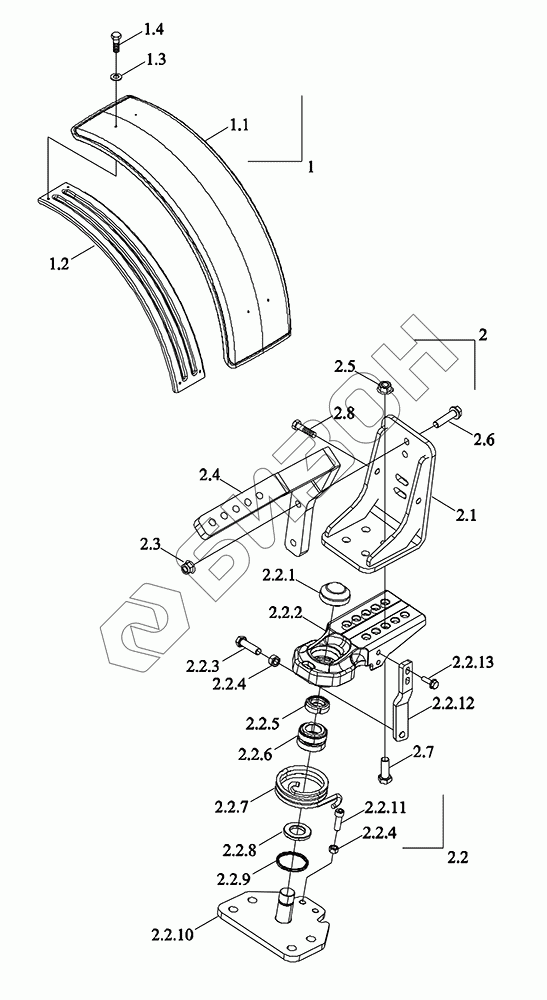

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Крыло левое переднее

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

2.1

2.2

2.2.1

2.2.2

2.2.3

2.2.4

2.2.5

2.2.6

2.2.7

2.2.8

2.2.9

2.2.10

2.2.11

2.2.12

2.2.13

2.3

2.4

2.5

2.6

2.7

2.8

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D477050000K	TM5D477050000K	Передний брызговик в сборе	Загрузка ...
TM5D477031000K	TM5D477031000K	Брызговик левый передний в сборе	Загрузка ...
1	TM5D477026100K	Грязевой щиток	Загрузка ...
1.1	TM5D477026101K	Грязевой щиток	Загрузка ...
1.2	TM5D477026102K	Накладка	Загрузка ...
1.3	GBT96.1-8-A3L	Шайба большая	Загрузка ...
1.4	GBT5783-M8X25-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
2	TM5D477051100K	Кронштейн	Загрузка ...
2.1	TM5D477051120K	Кронштейн	Загрузка ...
2.2	TM5D477031120K	Основание опорное	Загрузка ...
2.2.1	TM5D477031126K	Обкладка	Загрузка ...
2.2.2	TM5D477031122K	Основание поддержки	Загрузка ...
2.2.3	GBT5783-M12X50-8.8-A3L	Болт	Загрузка ...
2.2.4	GBT6170-M12-8-A3L	Гайка шестигранная	Загрузка ...
2.2.5	GBT812-M27X1.5	Гайка	Загрузка ...
2.2.6	TM5D477031129K	Подшипник	Загрузка ...
2.2.7	TM5D477031123K	Пружина кручения	Загрузка ...
2.2.8	TM5D477031127K	Щит	Загрузка ...
2.2.9	TM5D477031124K	Сальник	Загрузка ...
2.2.10	TM5D477031130K	Плита монтажная	Загрузка ...
2.2.11	GBT70.1-M12X40-8.8-A3L	Винт	Загрузка ...
2.2.12	TM5D477031128K	Кронштейн	Загрузка ...
2.2.13	GBT5789-M8X25-8.8-A2L	Болт с фланцем	Загрузка ...
2.3	GBT6183.1-M12-10-A3L	Контргайки с шестигранным фланцем и неметаллическими вставками	Загрузка ...
2.4	TM5D477051110K	Кронштейн	Загрузка ...
2.5	GBT6177.1-M14-8-A3L	Гайка с фланцем	Загрузка ...
2.6	GBT5789-M12X50-10.9-A3L	Болт	Загрузка ...
2.7	GBT5783-M14X40-10.9-A3L	Болт с шестигранной головкой	Загрузка ...
2.8	GBT5783-M12X50-10.9-A3L	Болт	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
