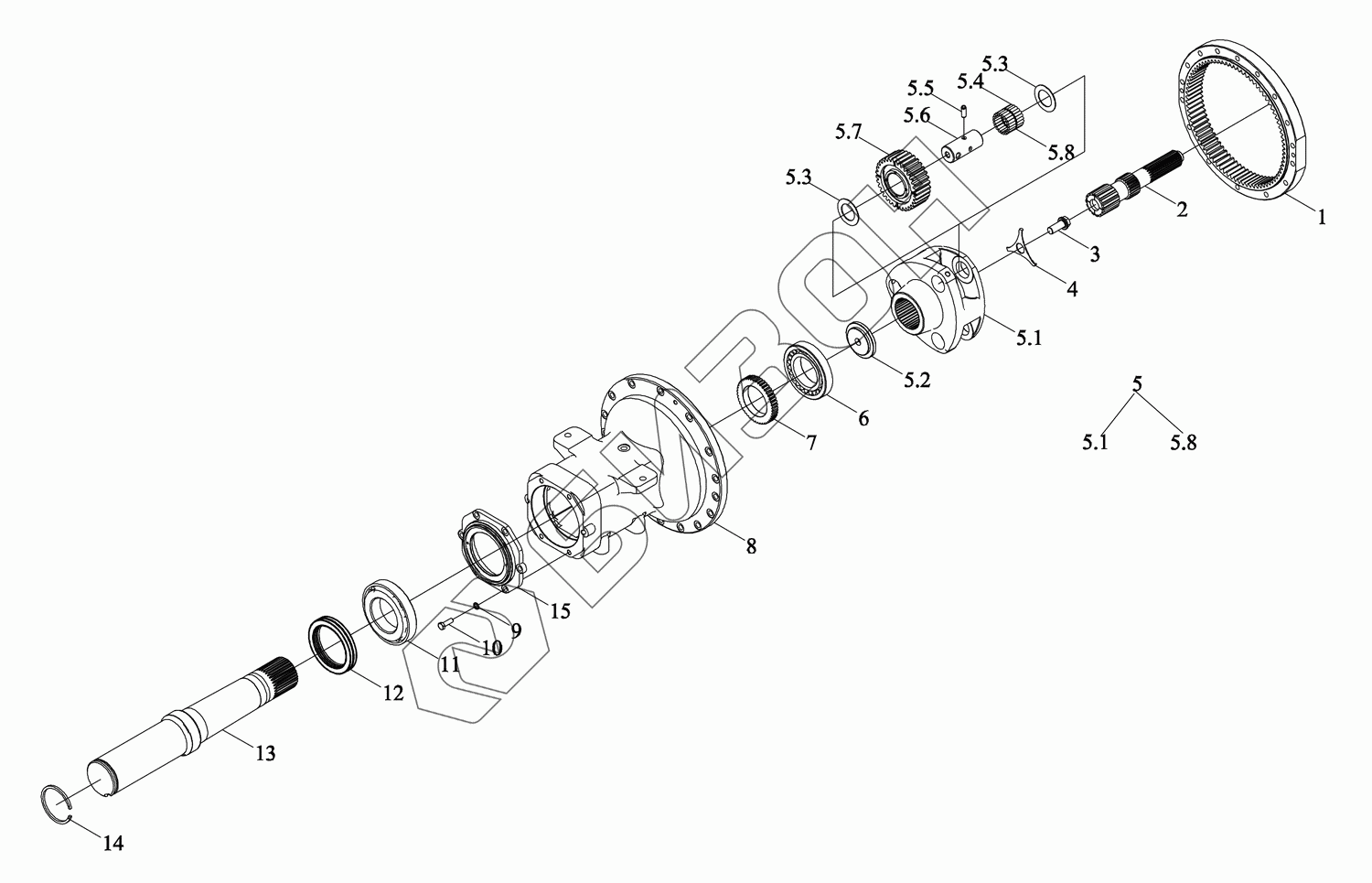

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Левая конечная передача

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.5
5.6
5.7
5.8
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D391020000K TM5D391020000K Передача левая конечная в сборе
Загрузка ...
1 TC05391030011 Обод
Загрузка ...
2 TC05391030012a Полуось
Загрузка ...
3 TG1204.391-07a Болт
Загрузка ...
4 TF1004.391-05a Пластина замочная
Загрузка ...
5 TC05391030001a Водило планетарное
Загрузка ...
5.1 TC05391030002 Водило планетарное
Загрузка ...
5.2 TF1004.391.1-03b Плита нажимная
Загрузка ...
5.3 TC05391030006 Кольцо проставочное
Загрузка ...
5.4 TC05391030007 Игла роликовая
Загрузка ...
5.5 GBT879.3-12X35 Штырь
Загрузка ...
5.6 TC05391030003 Вал
Загрузка ...
5.7 TC05391030004 Колесо зубчатое
Загрузка ...
5.8 TC05391030005 Кольцо проставочное
Загрузка ...
6 GBT297-30218 Подшипники конические роликовые
Загрузка ...
7 TM5D391020003K Механизм измерения скорости
Загрузка ...
8 TM5D391020002K Корпус картера
Загрузка ...
9 GBT93-12-A3L Гровер
Загрузка ...
10 GBT5783-M12X35-8.8-A3L Болт
Загрузка ...
11 GBT297-30220 Подшипники конические роликовые
Загрузка ...
12 GBT9877.1-FB120X160X12D Уплотнение
Загрузка ...
13 TM5D391020001K Вал приводной
Загрузка ...
14 TF1004.391-10 Кольцо ограничительное
Загрузка ...
15 TC05391030015 Крышка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
