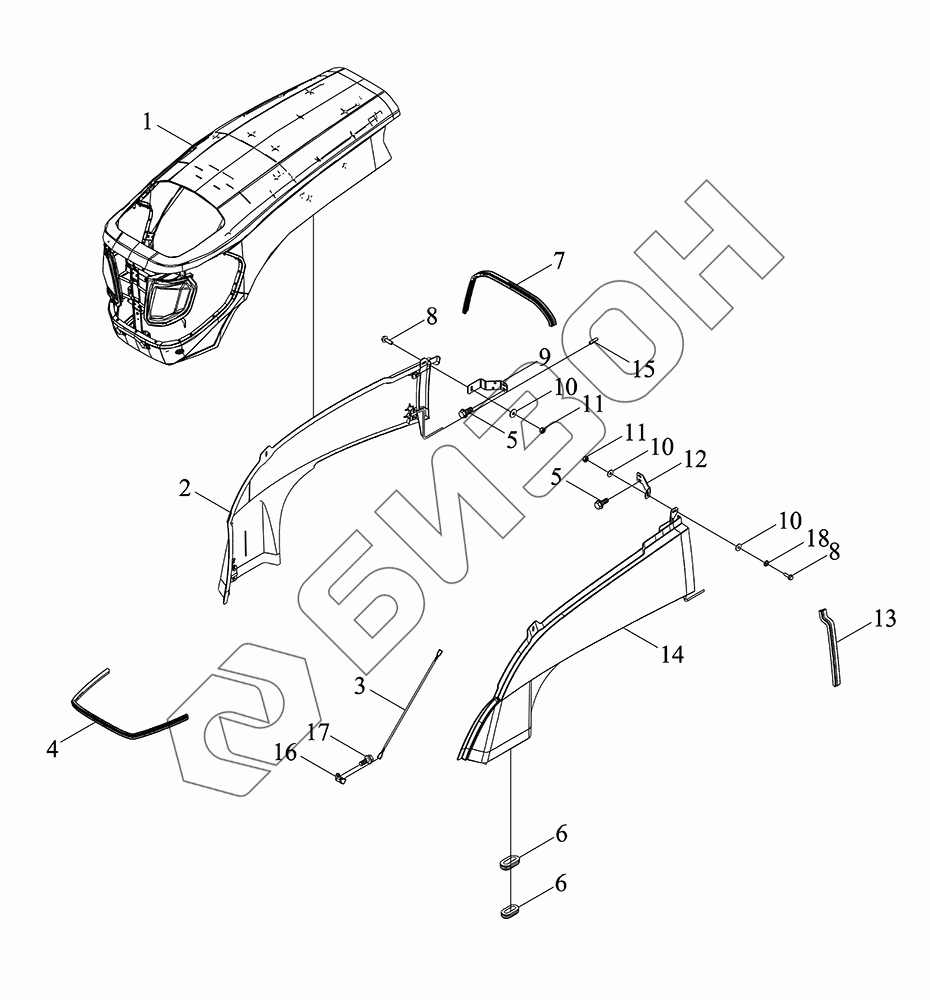

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Монтажный блок капота
1
2
3
4
5
5
6
6
7
8
8
9
10
10
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S471030000K | TD2S471030000K | Монтажный блок капота в сборе |
Загрузка ...
|
|
| 1 | TC05471120001b | Капот в сборе |
Загрузка ...
|
|
| 2 | TD2C471010001K | Панель боковая |
Загрузка ...
|
|
| 3 | TC05471070060 | Шнур ограничительный |
Загрузка ...
|
|
| 4 | TS17471010022 | Прокладка |
Загрузка ...
|
|
| 5 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TS17471010021 | Втулка |
Загрузка ...
|
|
| 7 | TS17471010014 | Лента резиновая |
Загрузка ...
|
|
| 8 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | TC05471160002 | Кронштейн |
Загрузка ...
|
|
| 10 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 11 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 12 | TD2C471010002 | Лист капота машины левосторонний |
Загрузка ...
|
|
| 13 | TS17471010016 | Полоса уплотнительная |
Загрузка ...
|
|
| 14 | TD2S471030001K | Панель боковая |
Загрузка ...
|
|
| 15 | TS06471014004 | Втулка резиновая |
Загрузка ...
|
|
| 16 | TS06471010013 | Зажим трубный |
Загрузка ...
|
|
| 17 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT93-8-A3L | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
