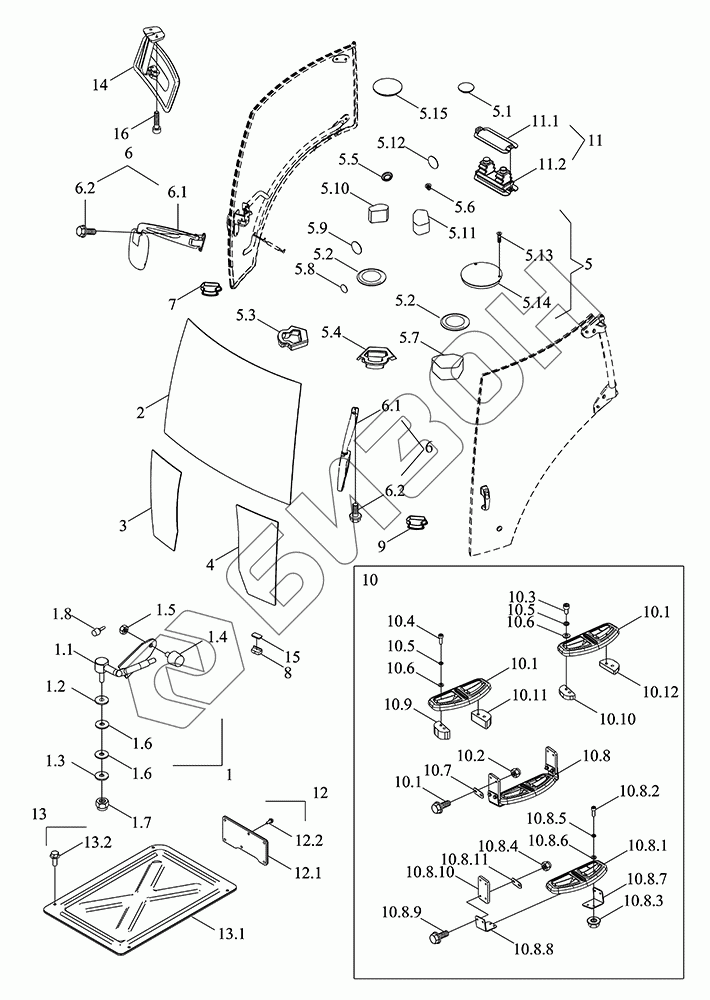

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Остекление переднее, лестница
1
1.1
1.2
1.3
1.4
1.5
1.6
1.6
1.7
1.8
2
3
4
5
5.1
5.2
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
5.15
6
6
6.1
6.1
6.2
6.2
7
8
9
10
10.1
10.1
10.1
10.2
10.3
10.4
10.5
10.5
10.6
10.6
10.7
10.8
10.8.1
10.8.2
10.8.3
10.8.4
10.8.5
10.8.6
10.8.7
10.8.8
10.8.9
10.8.10
10.8.11
10.9
10.10
10.11
10.12
11
11.1
11.2
12
12.1
12.2
13
13.1
13.2
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451180000K | TM5D451180000K | Кабина в сборе |
Загрузка ...
|
|
| TD2S451012000K | TD2S451012000K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TM5Q451072010 | Кронштейн |
Загрузка ...
|
|
| 1.1 | TS04451012101 | Кронштейн |
Загрузка ...
|
|
| 1.2 | TS04451012127 | Втулка нейлоновая |
Загрузка ...
|
|
| 1.3 | TS04451012128 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.4 | TS04451012130 | Упор |
Загрузка ...
|
|
| 1.5 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 1.6 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 1.7 | GBT889.1-M10-8-A3L | Контргайка неметаллическая |
Загрузка ...
|
|
| 1.8 | TM5Q451072001 | Упор |
Загрузка ...
|
|
| 2 | TX1S451030010K | Стекло |
Загрузка ...
|
|
| 3 | TX1S451030011K | Стекло |
Загрузка ...
|
|
| 4 | TX1S451030012K | Стекло |
Загрузка ...
|
|
| 5 | TS06451019000 | Герметизация |
Загрузка ...
|
|
| 5.1 | TS04451049002 | Заглушка |
Загрузка ...
|
|
| 5.2 | GV05709020040 | Катушка |
Загрузка ...
|
|
| 5.3 | TS06451019008 | Пробка резиновая |
Загрузка ...
|
|
| 5.4 | TS06451019007 | Пробка резиновая |
Загрузка ...
|
|
| 5.5 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 5.6 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 5.7 | TS06451049012 | Блок герметический |
Загрузка ...
|
|
| 5.8 | QLWZL002-20X1.0 | Компенсатор |
Загрузка ...
|
|
| 5.9 | QLWZL002-35X1.0 | Компенсатор |
Загрузка ...
|
|
| 5.10 | TS06451049011 | Блок герметический |
Загрузка ...
|
|
| 5.11 | TS06451049010 | Блок герметический |
Загрузка ...
|
|
| 5.12 | QLWZL002-60X1.5 | Компенсатор |
Загрузка ...
|
|
| 5.13 | GBT819.1-M6X16-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 5.14 | TS06451012022 | Установка маслобака |
Загрузка ...
|
|
| 5.15 | TS04451049001 | Заглушка |
Загрузка ...
|
|
| 6 | TS06451018101 | Зеркало задней обзорности |
Загрузка ...
|
|
| 6.1 | TS06451018100 | Зеркало задней обзорности |
Загрузка ...
|
|
| 6.2 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TS06811010009 | Кольцо защитное |
Загрузка ...
|
|
| 8 | TS06451011274 | Подушка |
Загрузка ...
|
|
| 9 | TS06811010008 | Кольцо защитное |
Загрузка ...
|
|
| 10 | TD2C451012001 | Лестница посадочная |
Загрузка ...
|
|
| 10.1 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10.2 | GBT6183.1-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 10.3 | GBT70.1-M8X35-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 10.4 | GBT70.1-M8X65-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 10.5 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 10.6 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 10.7 | TD1C451010011 | Подушка |
Загрузка ...
|
|
| 10.8 | TD1C451010100 | Кронштейн фонаря |
Загрузка ...
|
|
| 10.8.1 | TS06451017100a | Лестница посадочная |
Загрузка ...
|
|
| 10.8.2 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 10.8.3 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 10.8.4 | GBT6183.1-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 10.8.5 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 10.8.6 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 10.8.7 | TD1C451010013 | Плита упорная |
Загрузка ...
|
|
| 10.8.8 | TD1C451010012 | Плита упорная |
Загрузка ...
|
|
| 10.8.9 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10.8.10 | TD1C451010010a | Пластина соединительная |
Загрузка ...
|
|
| 10.8.11 | TD1C451010011 | Подушка |
Загрузка ...
|
|
| 10.9 | TD2C451012002 | Лист прокладочный |
Загрузка ...
|
|
| 10.10 | TD2C451012003 | Лист прокладочный |
Загрузка ...
|
|
| 10.11 | TD2C451012004 | Лист прокладочный |
Загрузка ...
|
|
| 10.12 | TD2C451012005 | Лист прокладочный |
Загрузка ...
|
|
| 10.13 | TS06451017100a | Лестница посадочная |
Загрузка ...
|
|
| 11 | TS04451010040 | Кожух - обтекатель |
Загрузка ...
|
|
| 11.1 | TS04451010043 | Плита нажимная |
Загрузка ...
|
|
| 11.2 | TS04451010041 | Кожух - обтекатель |
Загрузка ...
|
|
| 12 | TS06451011400 | Сборка накладки |
Загрузка ...
|
|
| 12.1 | TS06451011401 | Накладка |
Загрузка ...
|
|
| 12.2 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TS06451012800 | Накладка |
Загрузка ...
|
|
| 13.1 | TS06451012801 | Накладка |
Загрузка ...
|
|
| 13.2 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TM5D451012001K | Зеркало задней обзорности |
Загрузка ...
|
|
| 15 | TS04451010051 | Прокладка регулировочная |
Загрузка ...
|
|
| 16 | GBT70.1-M6X20-8.8-A2L | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
