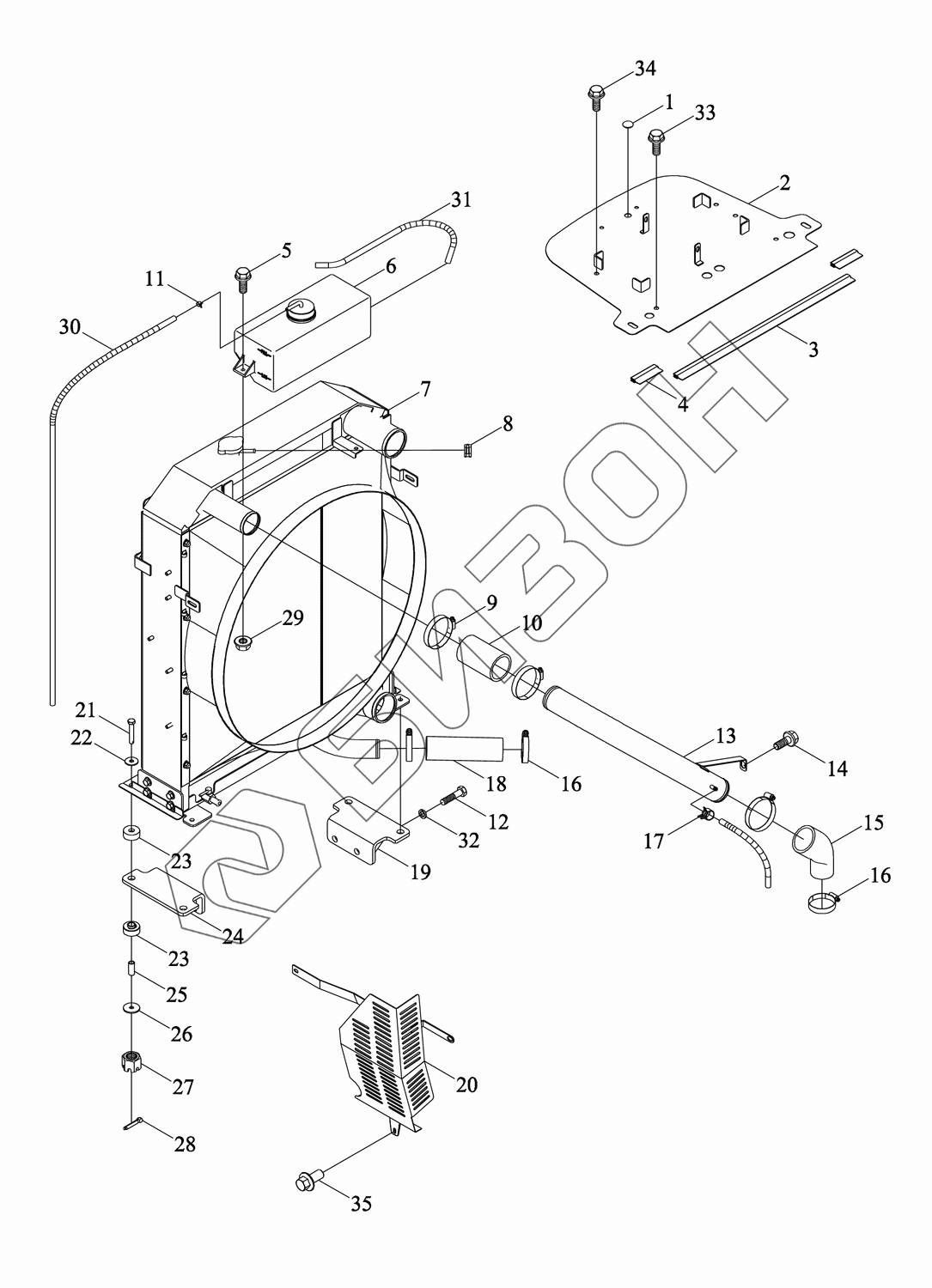

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Радиатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S131050000K | TD2S131050000K | Система охлаждения в сборе |
Загрузка ...
|
|
| 1 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 2 | TD2S131050001K | Лист прокладочный |
Загрузка ...
|
|
| 3 | TS06132010007 | Прокладка сеалант |
Загрузка ...
|
|
| 4 | TG4S131010029 | Прокладка сеалант |
Загрузка ...
|
|
| 5 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TG1204.13A-07a | Резервуар для жидкости |
Загрузка ...
|
|
| 7 | TD2S131050007K | Радиатор в сборе |
Загрузка ...
|
|
| 8 | Q673B11 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 9 | Q67683 | Хомут шланга B-типа |
Загрузка ...
|
|
| 10 | TK1300400700 | Шланг |
Загрузка ...
|
|
| 11 | Q673B11 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 12 | GBT5783-M18X40-8.8-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | TG4S131010006 | Труба |
Загрузка ...
|
|
| 14 | GBT16674.1-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TG4S131010004 | Шланг |
Загрузка ...
|
|
| 16 | Q67664 | Хомут шланга B-типа |
Загрузка ...
|
|
| 17 | Q673C17F61A | Обойма |
Загрузка ...
|
|
| 18 | TG4S131010009 | Шланг |
Загрузка ...
|
|
| 19 | TD2S131050004K | Плита монтажная |
Загрузка ...
|
|
| 20 | TR1S131020003K | Планка защитная |
Загрузка ...
|
|
| 21 | GBT31.1-M10X60-8.8-A3L | Болт |
Загрузка ...
|
|
| 22 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 24 | TD2S131050003K | Плита монтажная |
Загрузка ...
|
|
| 25 | TA700.131-02a | Патрубок |
Загрузка ...
|
|
| 26 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 27 | GBT6178-M10-8-A3L | Болт |
Загрузка ...
|
|
| 28 | GBT91-2.5X28-A3L | Шплинт |
Загрузка ...
|
|
| 29 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 30 | TK1300200002 | Шланг резиновый |
Загрузка ...
|
|
| 31 | TD800.131J-01 | Шланг резиновый |
Загрузка ...
|
|
| 32 | GBT93-18-A3L | Гровер |
Загрузка ...
|
|
| 33 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 34 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 35 | GBT16674.1-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
