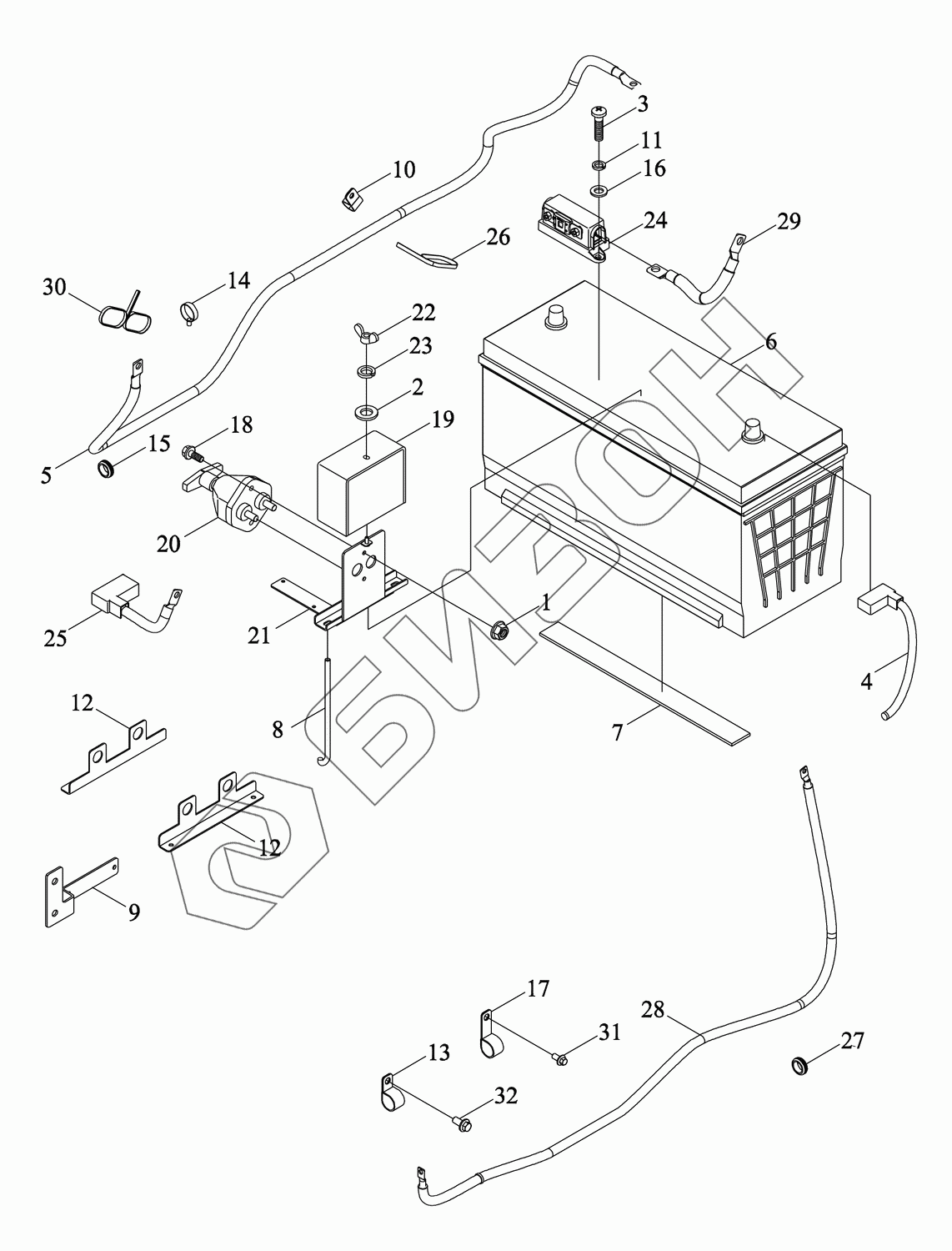

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Установка аккумуляторов
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S485020000K | TD2S485020000K | Установка аккумуляторов в сборе |
Загрузка ...
|
|
| 1 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 3 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 4 | TC05485040010 | Перемычка АКБ |
Загрузка ...
|
|
| 5 | TD2S485010001K | Линия питания |
Загрузка ...
|
|
| 6 | TF1204.485A.1 | Аккумулятор |
Загрузка ...
|
|
| 7 | TB450.485.1 | Подушка |
Загрузка ...
|
|
| 8 | TS08485010004K | Тяга рычага |
Загрузка ...
|
|
| 9 | TD2S485020002K | Кронштейн |
Загрузка ...
|
|
| 10 | BZF0032.1-002 | Скоба зажимная |
Загрузка ...
|
|
| 11 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 12 | TD2S485020001K | Кронштейн |
Загрузка ...
|
|
| 13 | BZF0032.1-004 | Скоба зажимная |
Загрузка ...
|
|
| 14 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 15 | FT65.48.092 | Диафрагма резиновая |
Загрузка ...
|
|
| 16 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 17 | BZF0032.1-008 | Скоба зажимная |
Загрузка ...
|
|
| 18 | GBT16674.1-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TG1454.485-01 | Крышка защитная |
Загрузка ...
|
|
| 20 | TG1454.485.4 | Выключатель |
Загрузка ...
|
|
| 21 | TG4S485010003 | Кронштейн |
Загрузка ...
|
|
| 22 | GBT62-M6-A2L | Гайка барашковая |
Загрузка ...
|
|
| 23 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 24 | TC03481140006 | Подставка |
Загрузка ...
|
|
| 25 | TC05485090008 | Линия питания |
Загрузка ...
|
|
| 26 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 27 | FT65.48.093 | Диафрагма резиновая |
Загрузка ...
|
|
| 28 | TR2S485010001K | Линия питания |
Загрузка ...
|
|
| 29 | TC03481140010 | Линия питания |
Загрузка ...
|
|
| 30 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 31 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 32 | GBT16674.1-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
