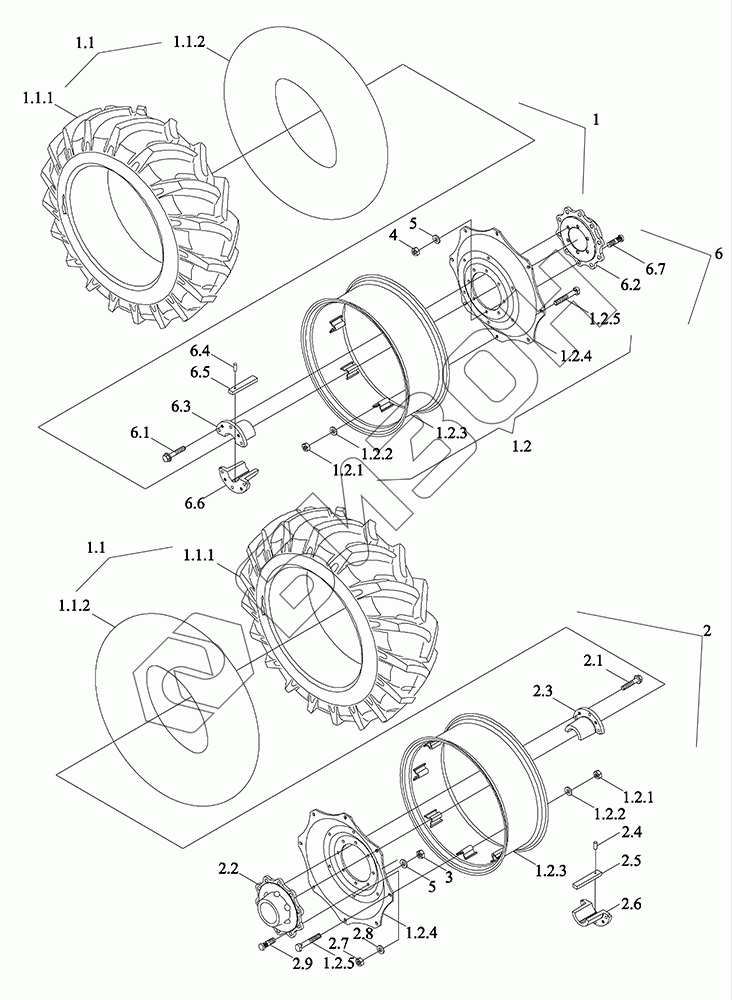

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Заднее колесо
1
1
1.1
1.1
1.1.1
1.1.1
1.1.2
1.1.2
1.2
1.2.1
1.2.1
1.2.2
1.2.2
1.2.3
1.2.3
1.2.4
1.2.4
1.2.5
1.2.5
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
3
4
5
5
6
6.1
6.2
6.3
6.4
6.5
6.6
6.7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05340110000 | TC05340110000 | Колесо заднее ведущее в сборе |
Загрузка ...
|
|
| 1 | TC05340110018 | Колесо |
Загрузка ...
|
|
| 1 | TC05340110017 | Колесо |
Загрузка ...
|
|
| 1.1 | TF1004.34D.1.2 | Камера и покрышка |
Загрузка ...
|
|
| 1.1.1 | GBT2979-18.4-38-10PR-R | Покрышка |
Загрузка ...
|
|
| 1.1.2 | GBT2979-18.4-38-R | Камера |
Загрузка ...
|
|
| 1.2 | TC05340110002 | Обод и спица |
Загрузка ...
|
|
| 1.2.1 | GBT6176-M20X1.5-10-A3L | Болт |
Загрузка ...
|
|
| 1.2.2 | TG1204.34-01 | Шайба |
Загрузка ...
|
|
| 1.2.3 | TF1004.34D.1.1.1 | Обод колеса |
Загрузка ...
|
|
| 1.2.4 | TG1204.34.1-01a | Компонент формообразующий |
Загрузка ...
|
|
| 1.2.5 | TG1204.34.2-01 | Болт |
Загрузка ...
|
|
| 2 | TM5D340010003 | Ступица |
Загрузка ...
|
|
| 2.1 | GBT5789-M20X70-10.9-O | Болт с фланцем |
Загрузка ...
|
|
| 2.2 | TC05340110009a | Гнездо монтажное |
Загрузка ...
|
|
| 2.3 | TC05340110007 | Ступица |
Загрузка ...
|
|
| 2.4 | GBT119.1-8h8X22-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 2.5 | TC05340110010 | Шпонка плоская |
Загрузка ...
|
|
| 2.6 | TC05340110008 | Ступица |
Загрузка ...
|
|
| 2.7 | GBT6176-M22X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 2.8 | TG1454.34.5-02 | Шайба |
Загрузка ...
|
|
| 2.9 | TC05340110012 | Болт |
Загрузка ...
|
|
| 3 | GBT6176-M22X1.5-LH-10-A3L | Болт |
Загрузка ...
|
|
| 4 | GBT6176-M22X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 5 | TG1454.34.5-02 | Шайба |
Загрузка ...
|
|
| 6 | TM5D340010004 | Ступица |
Загрузка ...
|
|
| 6.1 | GBT5789-M20X70-10.9-O | Болт с фланцем |
Загрузка ...
|
|
| 6.2 | TC05340110009a | Гнездо монтажное |
Загрузка ...
|
|
| 6.3 | TC05340110007 | Ступица |
Загрузка ...
|
|
| 6.4 | GBT119.1-8h8X22-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 6.5 | TC05340110010 | Шпонка плоская |
Загрузка ...
|
|
| 6.6 | TC05340110008 | Ступица |
Загрузка ...
|
|
| 6.7 | TC05340110011 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
