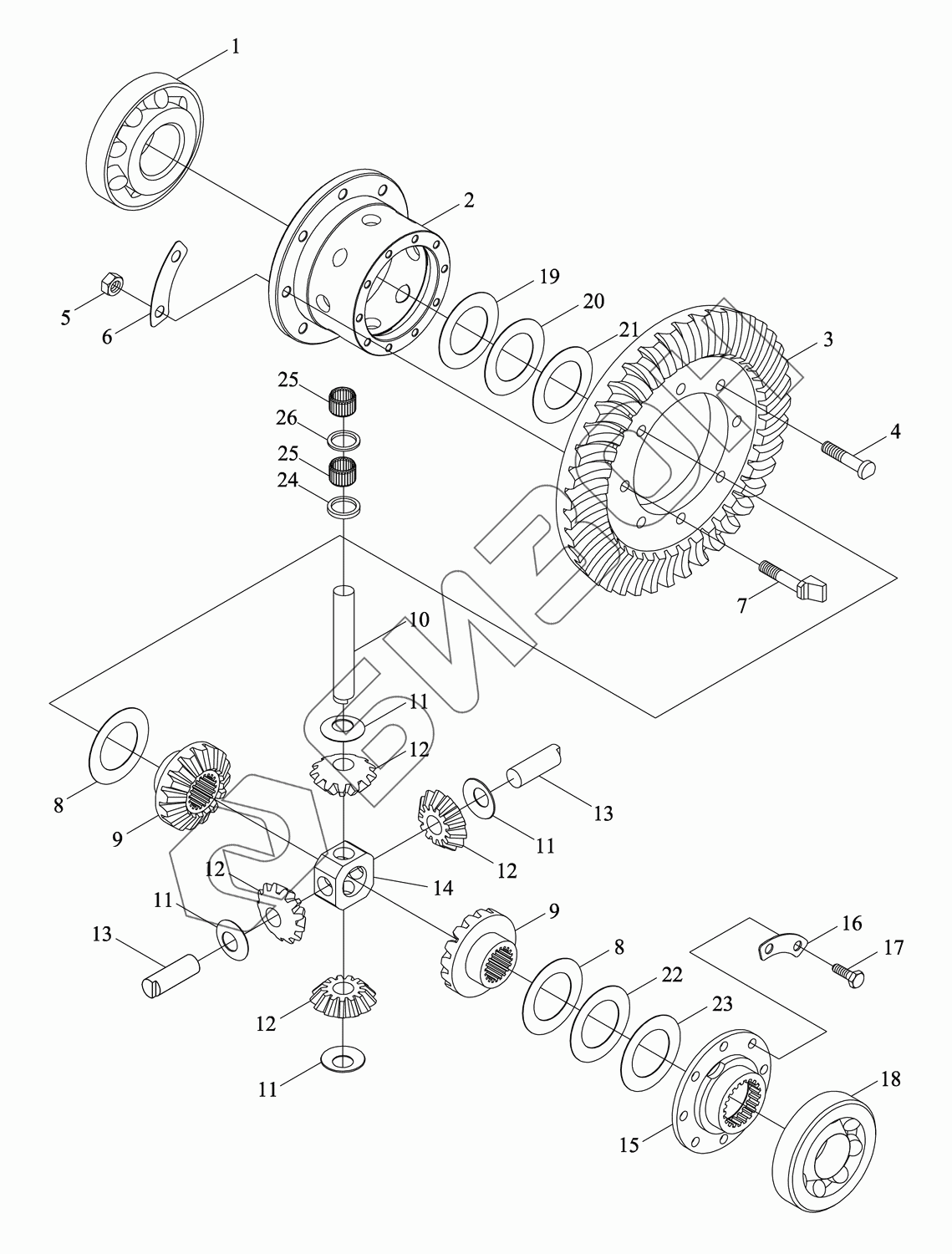

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Дифференциал, ведомая шестерня

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
9
10
11
11
11
11
12
12
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
TF1004.382A.1 TF1004.382A.1 Механизм дифференциальный
Загрузка ...
TC05382110000 TC05382110000 Передача центральная заднего моста в сборе
Загрузка ...
1 GBT297-32217 Подшипник
Загрузка ...
2 TF1004.382A.1-03 Корпус картера
Загрузка ...
3 TF1004.382A.1-04 Колесо зубчатое
Загрузка ...
4 TF1004.382.1-04 Винт
Загрузка ...
5 GBT6171-M14X1.5-10-A3L Гайка
Загрузка ...
6 TF1004.382A.1-09 Пластина замочная
Загрузка ...
7 TF1004.382.1-02 Болт
Загрузка ...
8 FT800.38.210 Подушка
Загрузка ...
9 TF1004.382A.1-02 Колесо зубчатое
Загрузка ...
10 TF1004.382A.1-06 Вал
Загрузка ...
11 TF1004.382A.1-08 Подушка
Загрузка ...
12 TF1004.382A.1-01 Колесо зубчатое
Загрузка ...
13 TF1004.382A.1-07 Ось планетарная
Загрузка ...
14 TF1004.382A.1-10 Кольцо центральное
Загрузка ...
15 TF1004.382A.1-05 Крышка
Загрузка ...
16 TF1004.382A.1-14 Пластина замочная
Загрузка ...
17 GBT5783-M12X25-10.9-A3L Болт с шестигранной головкой
Загрузка ...
18 GBT297-30216 Подшипник
Загрузка ...
19 FT800.38.200 Подушка
Загрузка ...
20 FT800.38.220 Подушка
Загрузка ...
21 FT800.38.230 Подушка
Загрузка ...
22 FT800.38.240 Подушка
Загрузка ...
23 FT800.38.250 Подушка
Загрузка ...
24 TF1004.382A.1-12 Втулка отсечная
Загрузка ...
25 TF1004.382A.1-11 Подшипник
Загрузка ...
26 TF1004.382A.1-13 Втулка отсечная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
