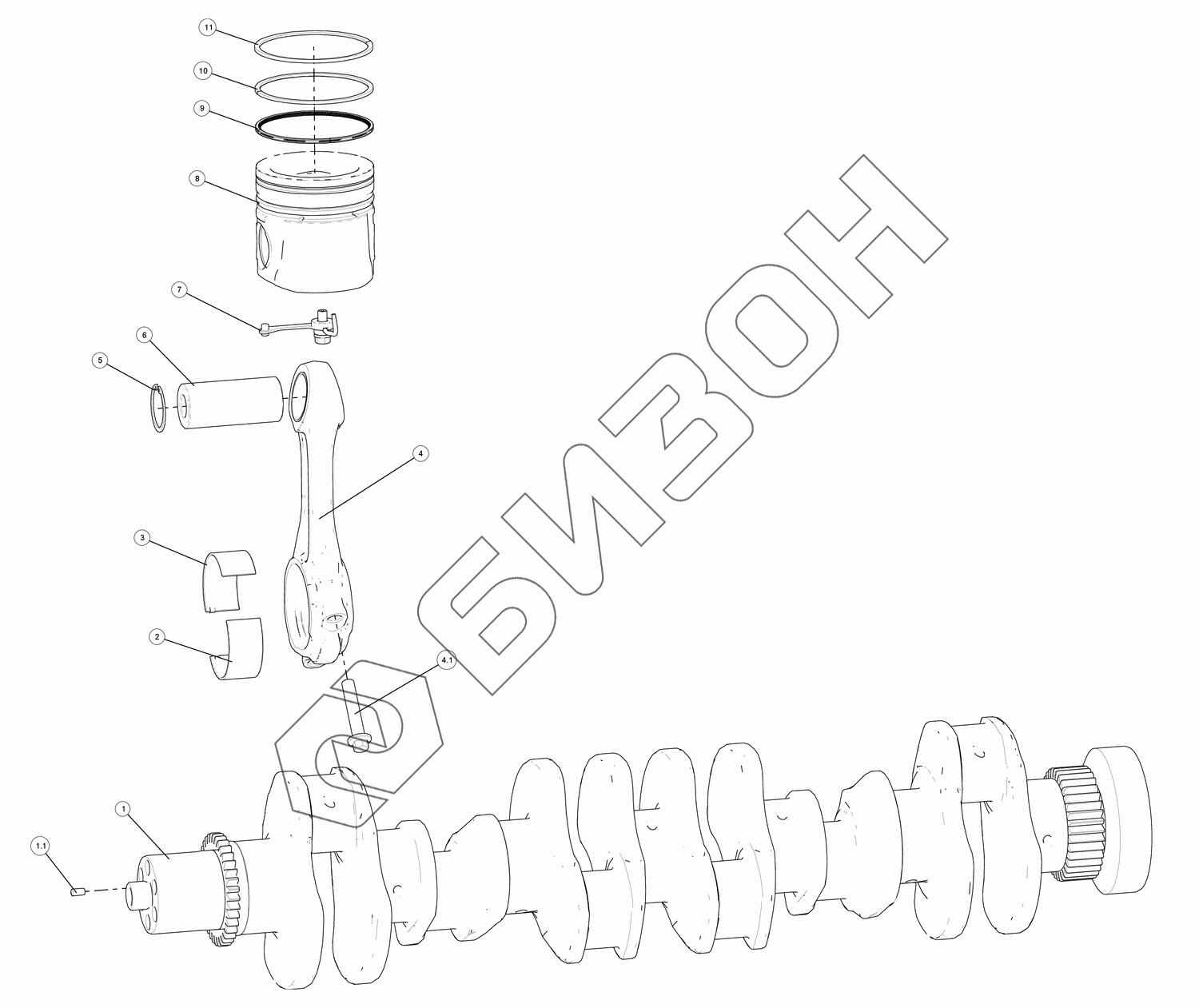

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Коленчатый вал, поршень, шатун

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
2
3
4
4.1
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 S00004175 Вал коленчатый
Загрузка ...
1.1 B00000121 Штырь цилиндрический
Загрузка ...
2 S00004366 Вкладыш шатунный
Загрузка ...
3 S00004365 Вкладыш шатунный
Загрузка ...
4 S00001412 Шатун
Загрузка ...
4.1 S00001416 Болт
Загрузка ...
5 B00001037 Кольцо ограничительное
Загрузка ...
6 S00001198 Палец поршневой
Загрузка ...
7 S00004685 Сопло охлаждающего разбрызгивателя
Загрузка ...
8 S00000970 Поршень
Загрузка ...
9 S00000975 Кольцо маслосъемное
Загрузка ...
10 S00000974 Кольцо коническое
Загрузка ...
11 S00000973 Кольцо компрессионное
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
