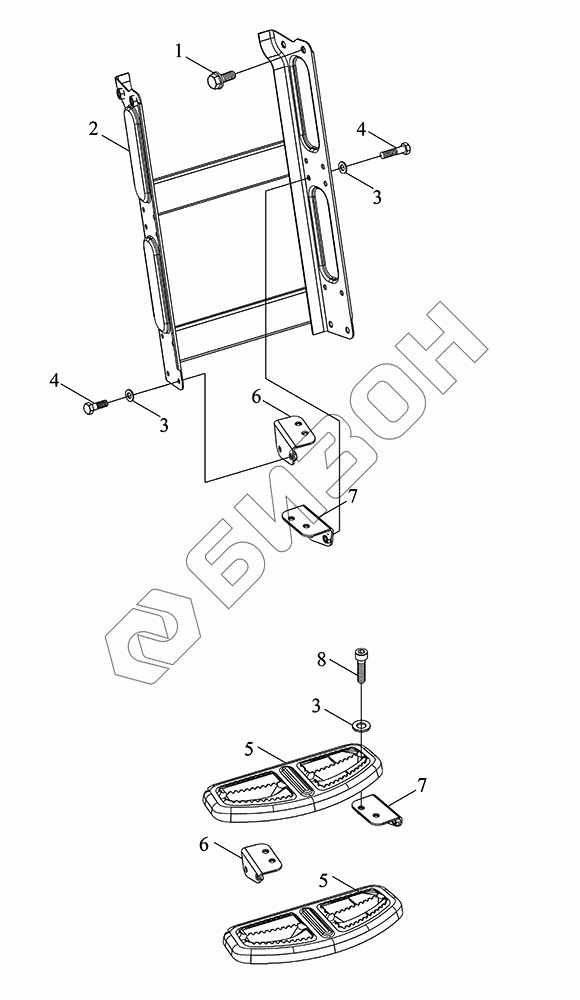

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Лестница

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
4
5
5
6
6
7
7
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D451180000K TM5D451180000K Кабина в сборе
Загрузка ...
TD2S451012000K TD2S451012000K Комплектующие кабины
Загрузка ...
TX1S451030022K TX1S451030022K Лестница посадочная
Загрузка ...
1 GBT5789-M10X50-8.8-A3L Болт с фланцем
Загрузка ...
2 TS06451017201 Лестница посадочная
Загрузка ...
3 GBT97.1-8-A3L Шайба плоская
Загрузка ...
4 GBT5783-M8X16-10.9-A2L Болт с шестигранной головкой
Загрузка ...
5 TS06451017100a Лестница посадочная
Загрузка ...
6 TS04451017115 Кронштейн
Загрузка ...
7 TS04451017116 Кронштейн
Загрузка ...
8 GBT70.1-M8X20-8.8-A2L Винт с цилиндрической головкой и внутренним шестигранником
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
