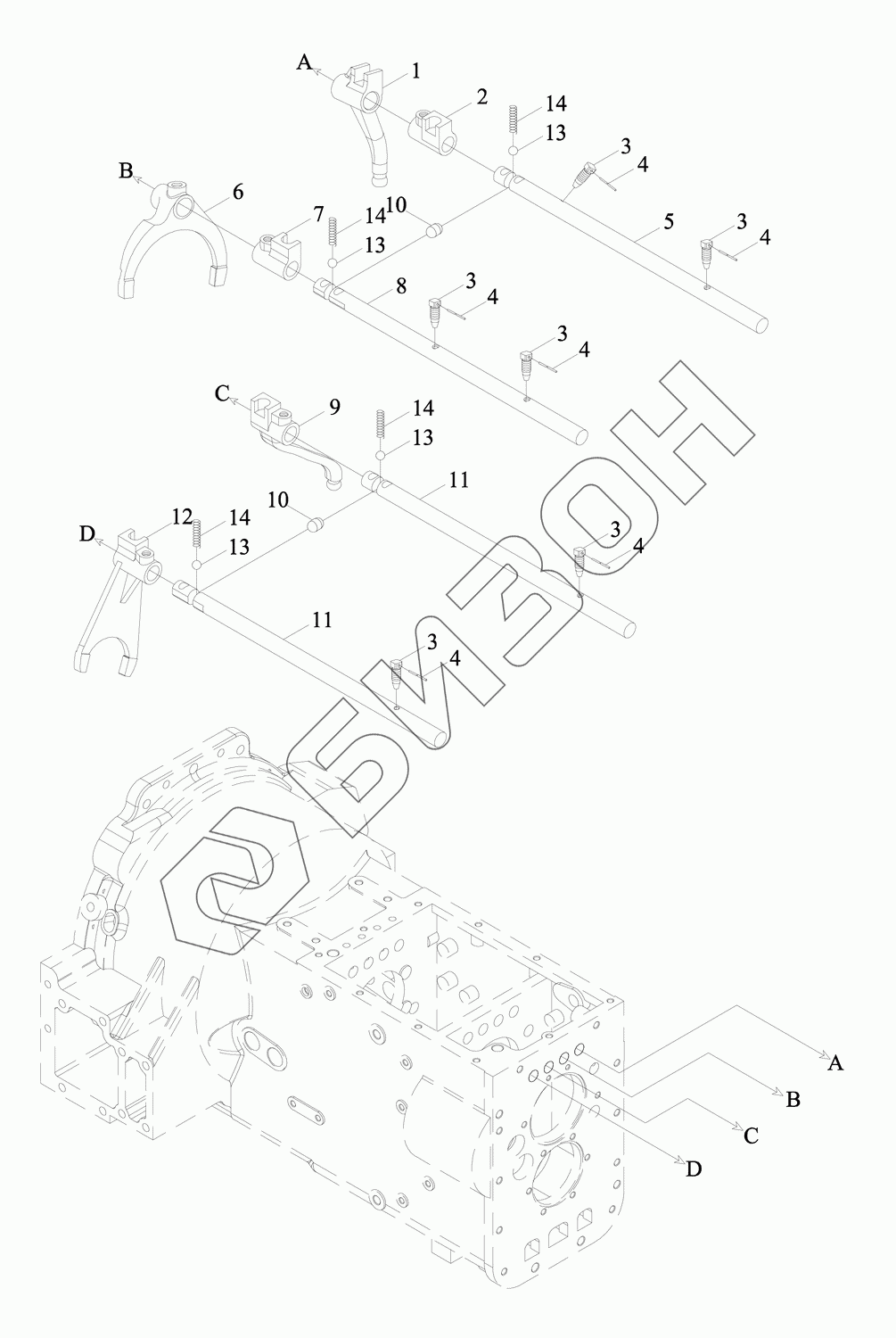

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Механизм управления
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
7
8
8
8
9
10
10
11
11
12
13
13
13
13
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D373060000K | TM5D373060000K | Механизм управления |
Загрузка ...
|
|
| 1 | FT800.37.154 | Поводок |
Загрузка ...
|
|
| 2 | TC05373060004 | Поводок |
Загрузка ...
|
|
| 3 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 4 | TF1004.374-02 | Проволока стальная |
Загрузка ...
|
|
| 5 | TC05373060002 | Вал |
Загрузка ...
|
|
| 5 | TC05373060008 | Вал |
Загрузка ...
|
|
| 5 | TC05373060009 | Вал |
Загрузка ...
|
|
| 6 | FT800.37.139 | Пружина |
Загрузка ...
|
|
| 7 | TD800A.373B-01 | Поводок |
Загрузка ...
|
|
| 8 | TC05373060010 | Вал |
Загрузка ...
|
|
| 8 | TC05373060011 | Вал |
Загрузка ...
|
|
| 8 | TC05373060012 | Вал |
Загрузка ...
|
|
| 9 | TD800A.373B-02 | Поводок |
Загрузка ...
|
|
| 10 | FT800.37.177 | Штырь запирающий |
Загрузка ...
|
|
| 11 | FT800A.37.320a | Вал |
Загрузка ...
|
|
| 12 | TD950.373D-05 | Вилка отводная |
Загрузка ...
|
|
| 13 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 14 | TD950.373D-04 | Вилка отводная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
