Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Механизм управления 2
1
1
2
2
3
5
6
7
7.1
7.1
7.2
7.2
7.2
7.3
7.4
7.5
7.6
7.7
7.7
7.8
7.8
7.9
7.10
7.11
7.12
7.12
7.13
8
8.1
8.2
8.3
8.4
8.4
8.5
8.5
8.6
8.7
8.8
8.9
8.10
9
10

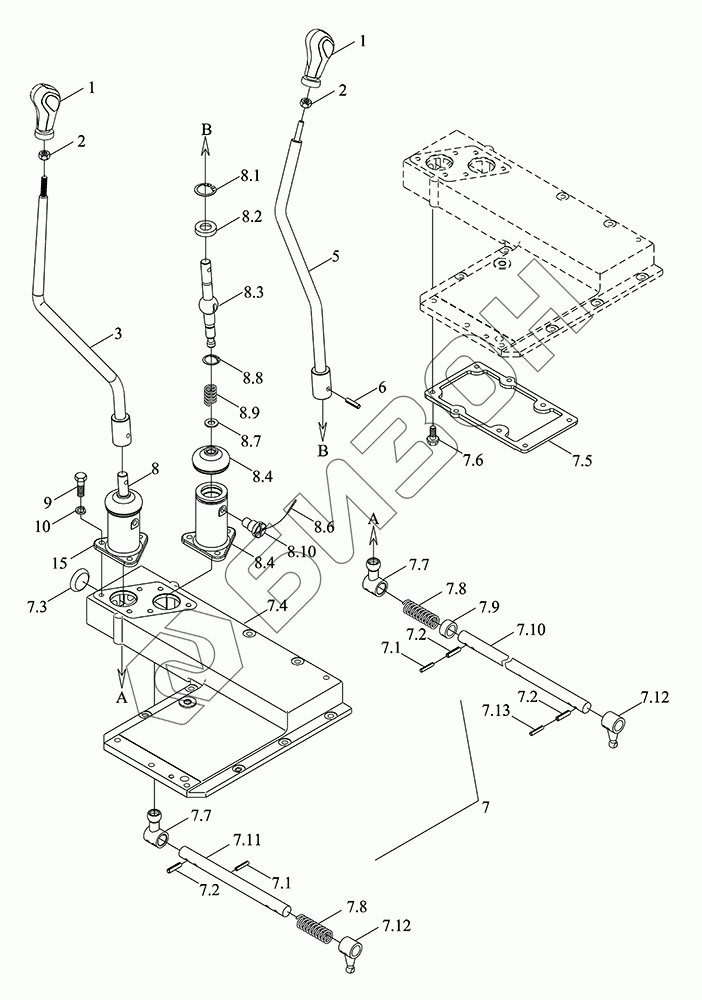

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D373060000K | TM5D373060000K | Механизм управления |
Загрузка ...
|
|
| TD2C373010001 | TD2C373010001 | Механизм управления боковой |
Загрузка ...
|
|
| 1 | TS06373010002 | Рукоятка |
Загрузка ...
|
|
| 2 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 3 | TD2S373010003a | Рычаг управления |
Загрузка ...
|
|
| 4 | TS06373010001 | Ручка управления |
Загрузка ...
|
|
| 5 | TD2S373010002a | Рычаг управления |
Загрузка ...
|
|
| 6 | QLWZB140-8X35 | Штифты пружинные |
Загрузка ...
|
|
| 7 | TM5D373040001K | Крышка управляющяя |
Загрузка ...
|
|
| 7.1 | GBT879.1-5X32 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 7.2 | GBT879.1-8X32 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 7.3 | Q72224 | Пробка коническая |
Загрузка ...
|
|
| 7.4 | TC05373050012 | Крышка управления |
Загрузка ...
|
|
| 7.5 | FT800A.37.309a | Крышка нижняя |
Загрузка ...
|
|
| 7.6 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 7.7 | TC05373060007 | Поводок |
Загрузка ...
|
|
| 7.8 | TF1254.373.1-02 | Пружина |
Загрузка ...
|
|
| 7.9 | FT800A.37.314 | Втулка |
Загрузка ...
|
|
| 7.10 | TD800A.373B.1-01b | Рукоятка передачи |
Загрузка ...
|
|
| 7.11 | FT800A.37.312b | Рукоятка передачи |
Загрузка ...
|
|
| 7.12 | FT800A.37.315a | Поводок |
Загрузка ...
|
|
| 7.13 | GBT879.1-3X32 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 8 | TM5Q373060006 | Основание опорное |
Загрузка ...
|
|
| 8.1 | GBT893.1-40 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 8.2 | FT800A.37.305 | Гнездо нейлоновое |
Загрузка ...
|
|
| 8.3 | TC05373060006 | Рычаг управления |
Загрузка ...
|
|
| 8.4 | FT800A.37.307 | Чехол резиновый |
Загрузка ...
|
|
| 8.5 | TD800A.373B.1-04 | Основание опорное |
Загрузка ...
|
|
| 8.6 | TF1004.374-02 | Проволока стальная низкоуглеродистая СЗ-1,4х250 |
Загрузка ...
|
|
| 8.7 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 8.8 | TB604.374B.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 8.9 | TB604.374B.1-15 | Пружина |
Загрузка ...
|
|
| 8.10 | TH04383020028 | Штифт фиксирующий |
Загрузка ...
|
|
| 9 | GBT70.1-M10X20-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 10 | GBT93-10-A3L | Гровер |
Загрузка ...
|
