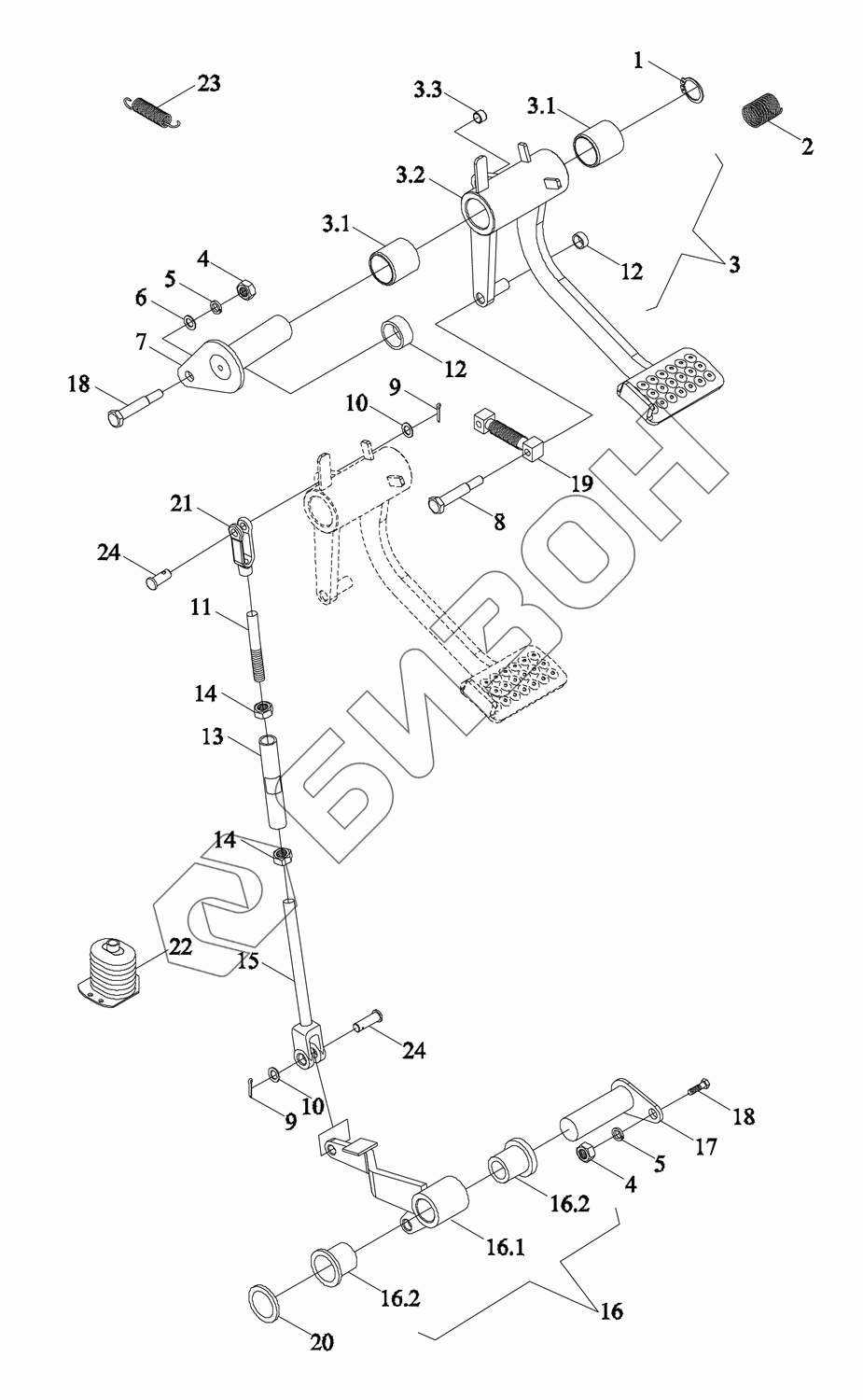

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Механизм управления сцеплением 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3.1
3.1
3.2
3.3
4
4
5
5
6
7
8
9
9
10
10
12
12
14
14
15
16
16.1
16.2
16.2
17
18
18
19
20
22
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD2S212090000 TD2S212090000 Механизм управления сцеплением в сборе
Загрузка ...
1 GBT894.1-30 Кольцо стопорное
Загрузка ...
2 TD2C212010001 Пружина
Загрузка ...
3 TM5X212070020 Рычаг качающийся
Загрузка ...
3.1 TD2C212010014 Втулка
Загрузка ...
3.2 TD2S212100007 Рычаг качающийся
Загрузка ...
3.3 TD2S212100006 Втулка
Загрузка ...
4 GBT6170-M8-8-A2L Гайка
Загрузка ...
5 GBT93-8-A3L Гровер
Загрузка ...
6 GBT97.1-8-A3L Шайба плоская
Загрузка ...
7 TD2C212010006 Вал
Загрузка ...
8 TD2C212010013 Болт
Загрузка ...
9 GBT91-3.2X32-A3L Шплинт
Загрузка ...
10 GBT97.1-10-A3L Шайба плоская
Загрузка ...
12 BZF0016-207 Кольцо проставочное
Загрузка ...
14 GBT6171-M10X1-LH-8-A2L Гайка
Загрузка ...
15 TD2C212010017 Штанга центральная
Загрузка ...
16 TD2C212010027 Рычаг
Загрузка ...
16.1 TD2C212010028 Рычаг
Загрузка ...
16.2 TD2C212010022 Втулка
Загрузка ...
17 TC03212010020 Вал упорный
Загрузка ...
18 GBT5783-M8X20-8.8-A2L Болт с шестигранной головкой
Загрузка ...
19 TD2C212010011 Сервопривод педали
Загрузка ...
20 BZF0001-038 Кольцо прокладочное
Загрузка ...
22 TS06212010022 Втулка уплотнительная
Загрузка ...
23 TD800.43-01 Пружина
Загрузка ...
24 GBT882-B10X30-A3L Ось
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
