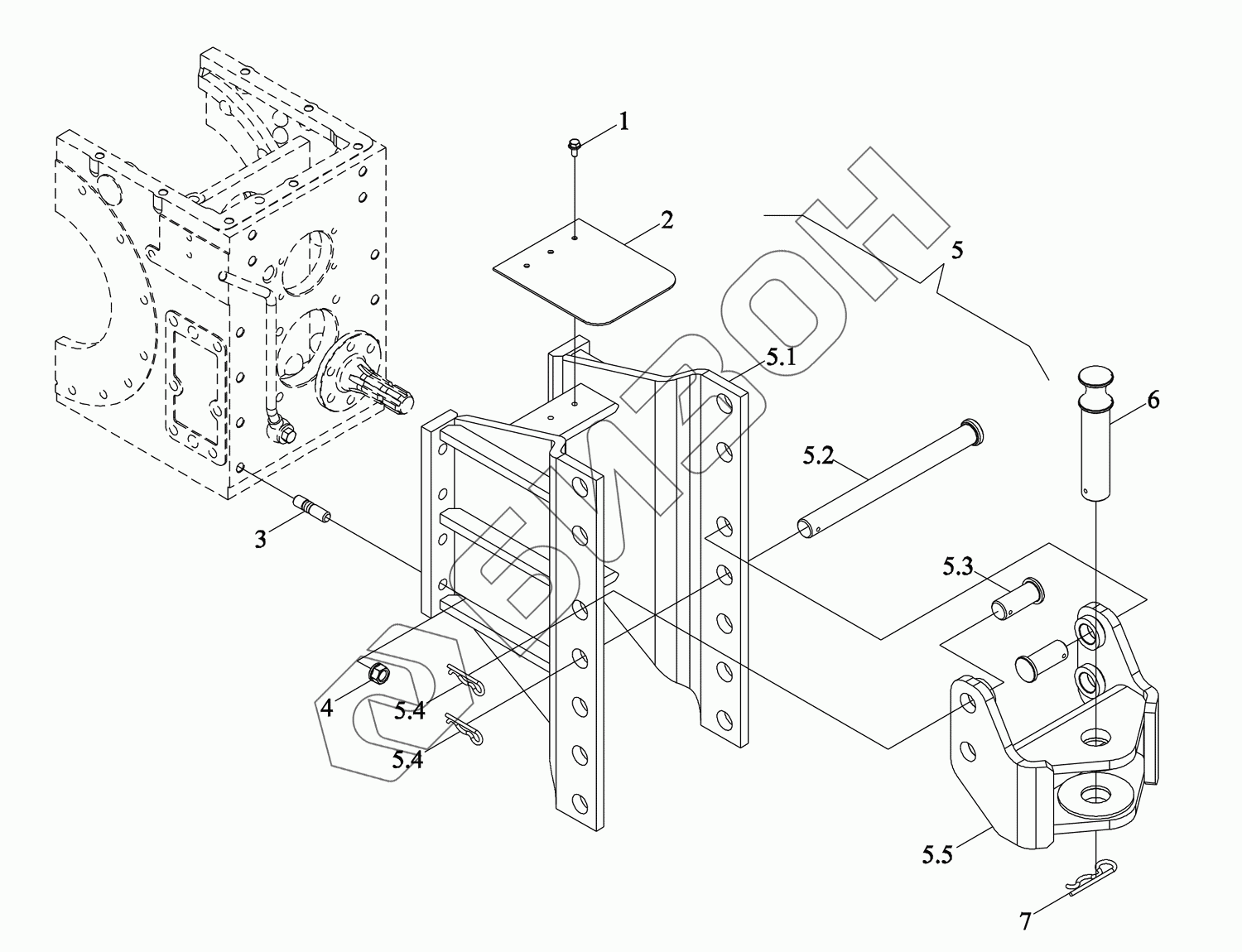

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Монтажный блок тягово-сцепного устройства

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5.1
5.2
5.3
5.4
5.4
5.5
6
7
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5Q530010000K TM5Q530010000K Монтажный блок тягово-сцепного устройства в сборе
Загрузка ...
1 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
2 TM5Q530010011K Кожух защитный
Загрузка ...
3 GBT899-GM16-M16X40-10.9-A3L Шпилька с двойной головкой
Загрузка ...
4 SPL-CO-M16-F3 Гайка с фланцем
Загрузка ...
5 TM5Q530010010K Устройство тягово-сцепное в сборе
Загрузка ...
5.1 TM5Q530010009K Кронштейн
Загрузка ...
5.2 TC05530010003a Штырь прицепный
Загрузка ...
5.3 TC05530010017 Штырь прицепный
Загрузка ...
5.4 FT65.35.103 Штырь запирающий
Загрузка ...
5.5 TM5D530010001K Крюк для подвески
Загрузка ...
6 TM5D530010016K Ось
Загрузка ...
7 FT800.35.112 Штырь запирающий
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
