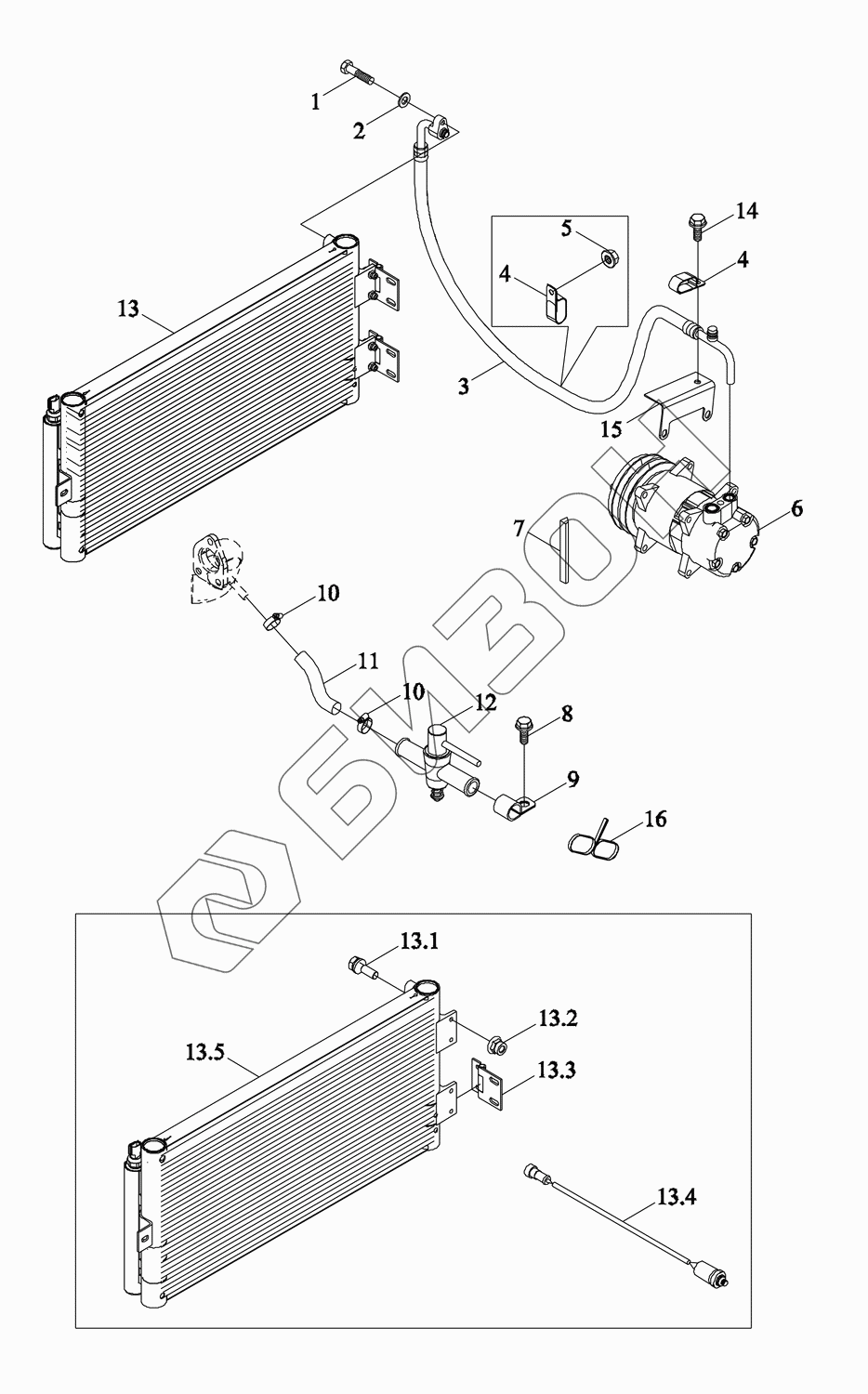

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Система кондиционирования воздуха - двигатель
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
13.1
13.2
13.3
13.4
13.5
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S812010000 | TG4S812010000 | Система кондиционирования воздуха в сборе двигателя |
Загрузка ...
|
|
| 1 | GBT5783-M6X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 3 | TG4S812010002 | Шланг |
Загрузка ...
|
|
| 4 | TG1204.812-06 | Зажим трубный |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TS06812010003 | Компрессор |
Загрузка ...
|
|
| 7 | TG1204.812-07 | Ремень |
Загрузка ...
|
|
| 8 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | TF1204.481B-01 | Скоба зажимная |
Загрузка ...
|
|
| 10 | Q676B25 | Хомут |
Загрузка ...
|
|
| 11 | TG4S812010004 | Водопровод |
Загрузка ...
|
|
| 12 | TD800.812C.2 | Кран |
Загрузка ...
|
|
| 13 | TG4S812010001 | Конденсатор в сборе |
Загрузка ...
|
|
| 13.1 | GBT9074.13-M6X20 | Болт |
Загрузка ...
|
|
| 13.2 | GBT6183.1-M6-8 | Гайка |
Загрузка ...
|
|
| 13.3 | TG1204.812.1.3 | Петля |
Загрузка ...
|
|
| 13.4 | TC05812090012 | Выключатель |
Загрузка ...
|
|
| 13.5 | TG4S812010003 | Корпус |
Загрузка ...
|
|
| 14 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 15 | TS06811010011 | Кронштейн |
Загрузка ...
|
|
| 16 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
