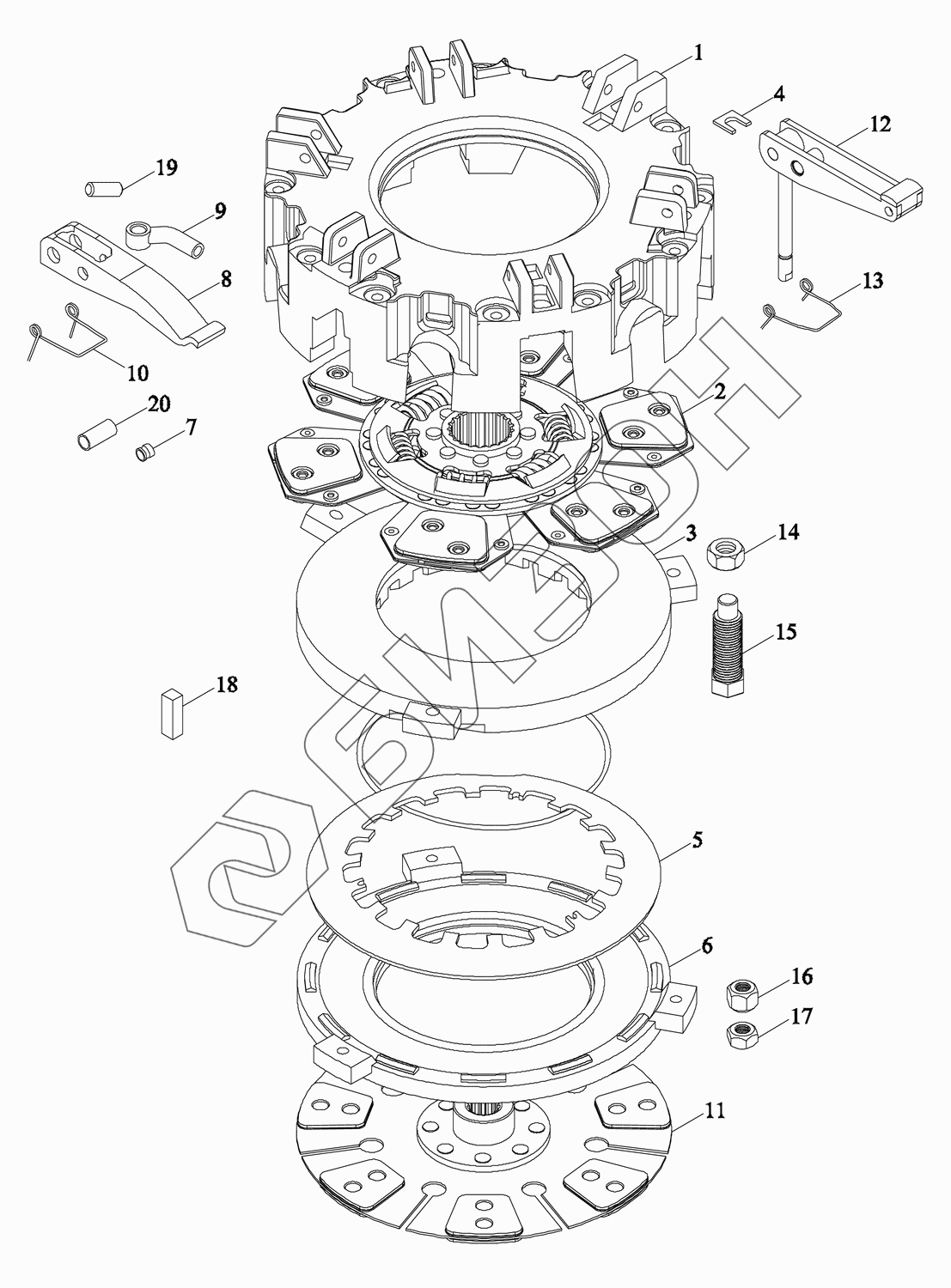

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Сцепление 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC05211050000 TC05211050000 Сцепление в сборе
Загрузка ...
1 HH140-101 Крышка
Загрузка ...
2 TC05211050003 Диски ведущий и ведомый
Загрузка ...
3 HH140-102 Диск напорный
Загрузка ...
4 HH140-409 Шайба стопорная
Загрузка ...
5 HH140-104LZ Пружина тарельчатая
Загрузка ...
6 HH140-103 Диск напорный
Загрузка ...
7 HH140-408 Втулка запирающая
Загрузка ...
8 HH140-401 Шток выключения
Загрузка ...
9 HH140-405 Торкатель
Загрузка ...
10 HH140-401-2 Пружина
Загрузка ...
11 TC05211050002 Пластинка фрикционная
Загрузка ...
12 HH140-402 Шток выключения
Загрузка ...
13 HH140-402-2 Пружина
Загрузка ...
14 GBT6170-M10-A3L Гайка
Загрузка ...
15 HH140-404A Винт
Загрузка ...
16 HH100-419A Гайка
Загрузка ...
17 HH100-419B Гайка
Загрузка ...
18 HH140-407 Блок качающийся
Загрузка ...
19 HH140-406 Штифт длинный
Загрузка ...
20 HH140-403 Кожух
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
