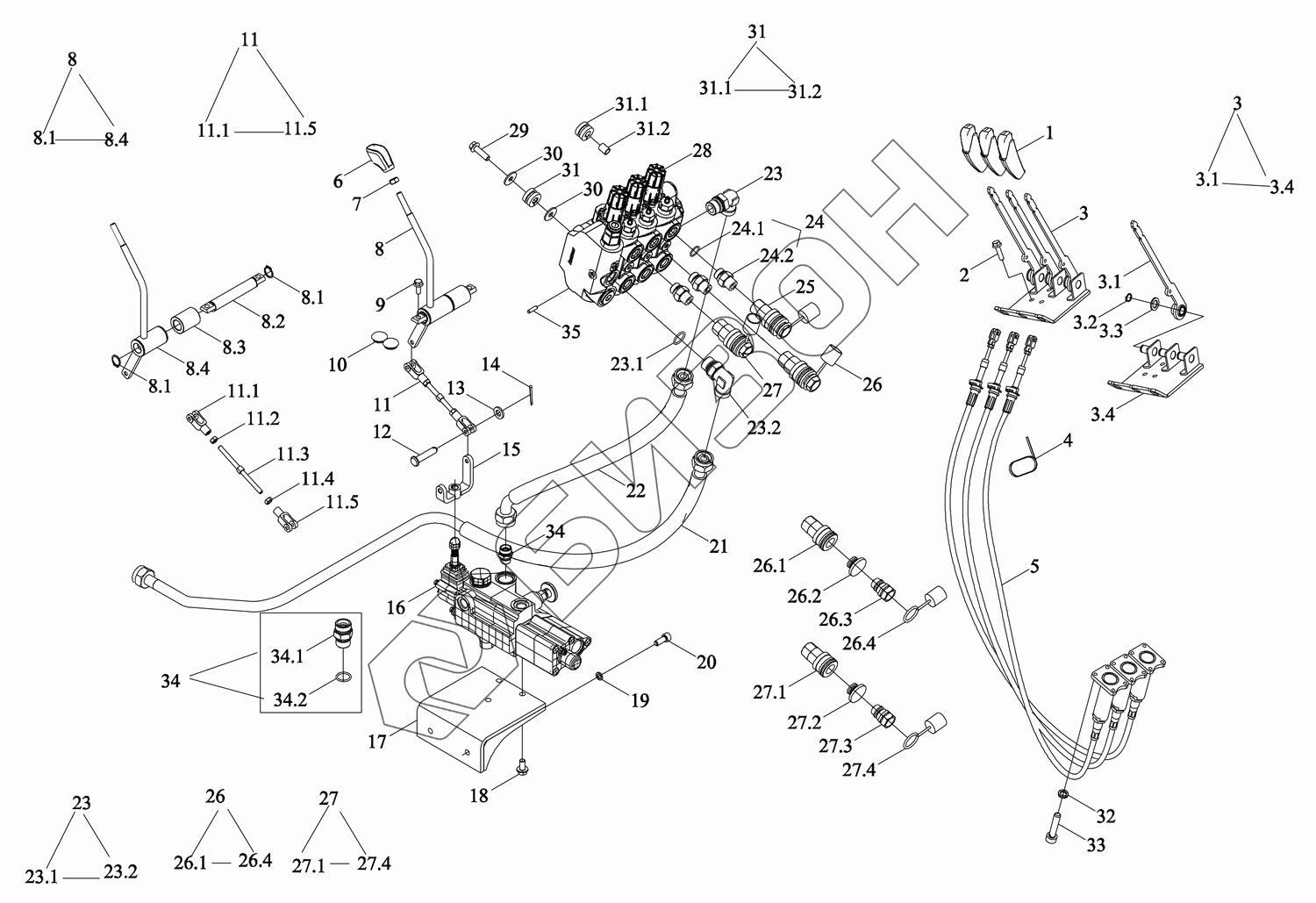

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Устройство гидравлической системы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3.1
3.2
3.3
3.4
4
5
6
7
8
8
8.1
8.1
8.2
8.3
8.4
9
10
11
11
11.1
11.2
11.3
11.4
11.5
12
13
14
15
16
17
18
19
20
21
22
23
23
23.1
23.2
24
24.1
24.2
25
26
26
26.1
26.2
26.3
26.4
27
27
27.1
27.2
27.3
27.4
28
29
30
30
31
31
31.1
31.2
32
33
34
34
34.1
34.2
35
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D582020001K TM5D582020001K Кронштейн
Загрузка ...
TM5D582020000K TM5D582020000K Система гидравлическая
Загрузка ...
1 TD1S582240007K Головка рукоятки
Загрузка ...
2 GBT5789-M8X30-8.8-A2L Болт с фланцем
Загрузка ...
3 TQ1S582120001 Механизм управления многоходовым клапаном
Загрузка ...
3.1 TD1S582080006 Ручка управления
Загрузка ...
3.2 GBT894.1-14 Кольцо стопорное
Загрузка ...
3.3 GBT848-14-A3L Шайба небольшая
Загрузка ...
3.4 TQ1S582120002 Гнездо монтажное
Загрузка ...
4 Q67405200 Лента стяжная
Загрузка ...
5 TQ1S582120005 Вал гибкий
Загрузка ...
6 TM7N582050001 Головка рукоятки
Загрузка ...
7 GBT6170-M10-8-A3L Гайка
Загрузка ...
8 TD2S582030005a Распределитель
Загрузка ...
8.1 GBT894.1-20 Кольцо стопорное
Загрузка ...
8.2 TS04552010001 Ось фиксирования
Загрузка ...
8.3 TS17582010059 Цилиндр
Загрузка ...
8.4 TD2S582030006a Механизм управления
Загрузка ...
9 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
10 TD2S582010001 Заглушка
Загрузка ...
11 TH04582010044 Рычаг управления
Загрузка ...
11.1 FT804A.58L.136 Вилка тяги
Загрузка ...
11.2 GBT6170-M8-LH-8-A2L Гайка
Загрузка ...
11.3 TH04582010045 Штанга соединительная
Загрузка ...
11.4 GBT6170-M8-8-A2L Гайка
Загрузка ...
11.5 FT804A.58L.133 Вилка тяги
Загрузка ...
12 GBT882-B6X28-A3L Ось
Загрузка ...
13 GBT97.1-6-A3L Шайба плоская
Загрузка ...
14 GBT91-1.6X16-A3L Шплинт
Загрузка ...
15 TD2S582030009 Втулка соединительная
Загрузка ...
16 TS06582130080 Распределитель в сборе
Загрузка ...
17 TF1004.582.4 Кронштейн
Загрузка ...
18 GBT5789-M10X20-8.8-A3L Болт с фланцем
Загрузка ...
19 GBT93-10-A3L Гровер
Загрузка ...
20 GBT70.1-M10X25-8.8-A3L Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
21 TS06582220001a Маслопровод
Загрузка ...
22 TS06582220003 Маслопровод
Загрузка ...
23 TS06582130050 Штуцер соединительный
Загрузка ...
23.1 TS09580010009 Кольцо уплотнительное
Загрузка ...
23.2 GBT3738-S20 Штуцер соединительный
Загрузка ...
24 TD1S582070010K Штуцер соединительный
Загрузка ...
24.1 TS09580010008 Кольцо уплотнительное
Загрузка ...
24.2 TD1S582070011K Штуцер соединительный
Загрузка ...
25 FT354.58A.030 Штуцер соединительный
Загрузка ...
26 TG1454.582J.2 Штуцер соединительный
Загрузка ...
26.1 FT354.58A.031 Штуцер соединительный
Загрузка ...
26.2 TG1454.582J.2-02 Провод легкоплавкий
Загрузка ...
26.3 FT354.58A.032 Штуцер соединительный
Загрузка ...
26.4 TG1454.582J.2-01 Колпачок защитный
Загрузка ...
27 TC02580010001K Штуцер соединительный
Загрузка ...
27.1 FT354.58A.031 Штуцер соединительный
Загрузка ...
27.2 TC02580010002K Провод легкоплавкий
Загрузка ...
27.3 FT354.58A.032 Штуцер соединительный
Загрузка ...
27.4 TC02580010003K Колпачок защитный
Загрузка ...
28 TD2S582050001K Блок клапанов
Загрузка ...
29 GBT5789-M10X35-10.9-A3L Болт с фланцем
Загрузка ...
30 GBT96.1-10-A3L Шайба большая
Загрузка ...
31 TS06582150044 Блок демпфирующий
Загрузка ...
31.1 TS06582150042 Блок демпфирующий
Загрузка ...
31.2 TS06582150043 Канал междутрубный
Загрузка ...
32 GBT93-6-A3L Гровер
Загрузка ...
33 GBT70.1-M6X30-8.8 Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
34 TS06582130049 Штуцер соединительный
Загрузка ...
34.1 GBT3733-S20 Штуцер соединительный
Загрузка ...
34.2 TS09580010009 Кольцо уплотнительное
Загрузка ...
35 GBT119.1-6m6X22-A0P Штырь цилиндрический
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
