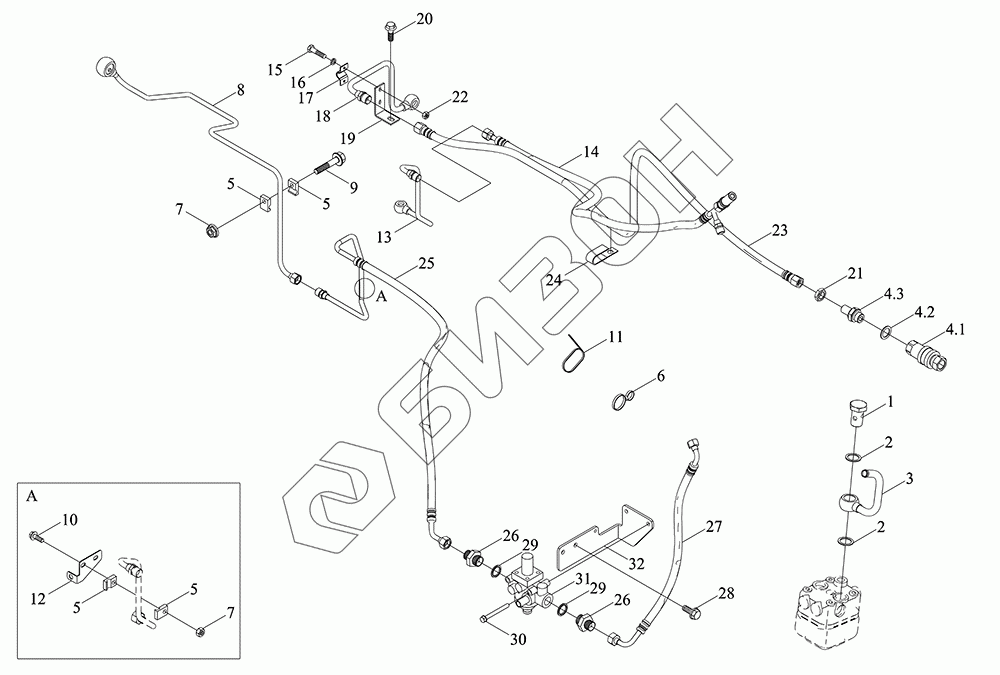

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Воздуховод (газопровод)
1
2
2
3
4
4.1
4.2
4.3
5
5
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D803120000K | TM5D803120000K | Газопровод в сборе |
Загрузка ...
|
|
| 1 | TR2S803020011K | Болт полый |
Загрузка ...
|
|
| 2 | TR2S803020018K | Прокладка медная 26 |
Загрузка ...
|
|
| 3 | TD2S803030003K | Труба впускная |
Загрузка ...
|
|
| 4 | TM3Y803020006 | Стык |
Загрузка ...
|
|
| 4.1 | FT65.80.018 | Штуцер соединительный |
Загрузка ...
|
|
| 4.2 | FT65.80.213 | Прокладка корпуса выходного разъема |
Загрузка ...
|
|
| 4.3 | FT800.80L.212 | Штуцер соединительный |
Загрузка ...
|
|
| 5 | TB454.40X-01 | Хомут для трубы с одним отверстием |
Загрузка ...
|
|
| 6 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 7 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 8 | TM5D803120001K | Трубка газовая |
Загрузка ...
|
|
| 9 | GBT5789-M8X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 12 | TM5D803010012K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 13 | TM5D803010010K | Труба впускная |
Загрузка ...
|
|
| 14 | TD1S803030003K | Газопровод |
Загрузка ...
|
|
| 15 | GBT5783-M4X10-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT93-4-A3L | Гровер |
Загрузка ...
|
|
| 17 | FT800A.80.201 | Скоба крепёжная |
Загрузка ...
|
|
| 18 | TS06803030003 | Трубка газоотводная |
Загрузка ...
|
|
| 19 | TM5Q803010011 | Кронштейн |
Загрузка ...
|
|
| 20 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 22 | GBT6170-M4-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 23 | TD3P803010001 | Шланг |
Загрузка ...
|
|
| 24 | TD800.803-07 | Скоба зажимная |
Загрузка ...
|
|
| 25 | TM5D803010013K | Труба впускная |
Загрузка ...
|
|
| 26 | FT700.80G.101 | Штуцеры трубы |
Загрузка ...
|
|
| 27 | TM5D803010006K | Трубка газоотводная |
Загрузка ...
|
|
| 28 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 30 | GBT5789-M8X75-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 31 | TD800.803F.5 | Редуктор воздушный |
Загрузка ...
|
|
| 32 | TM5D803010001K | Кронштейн |
Загрузка ...
|
