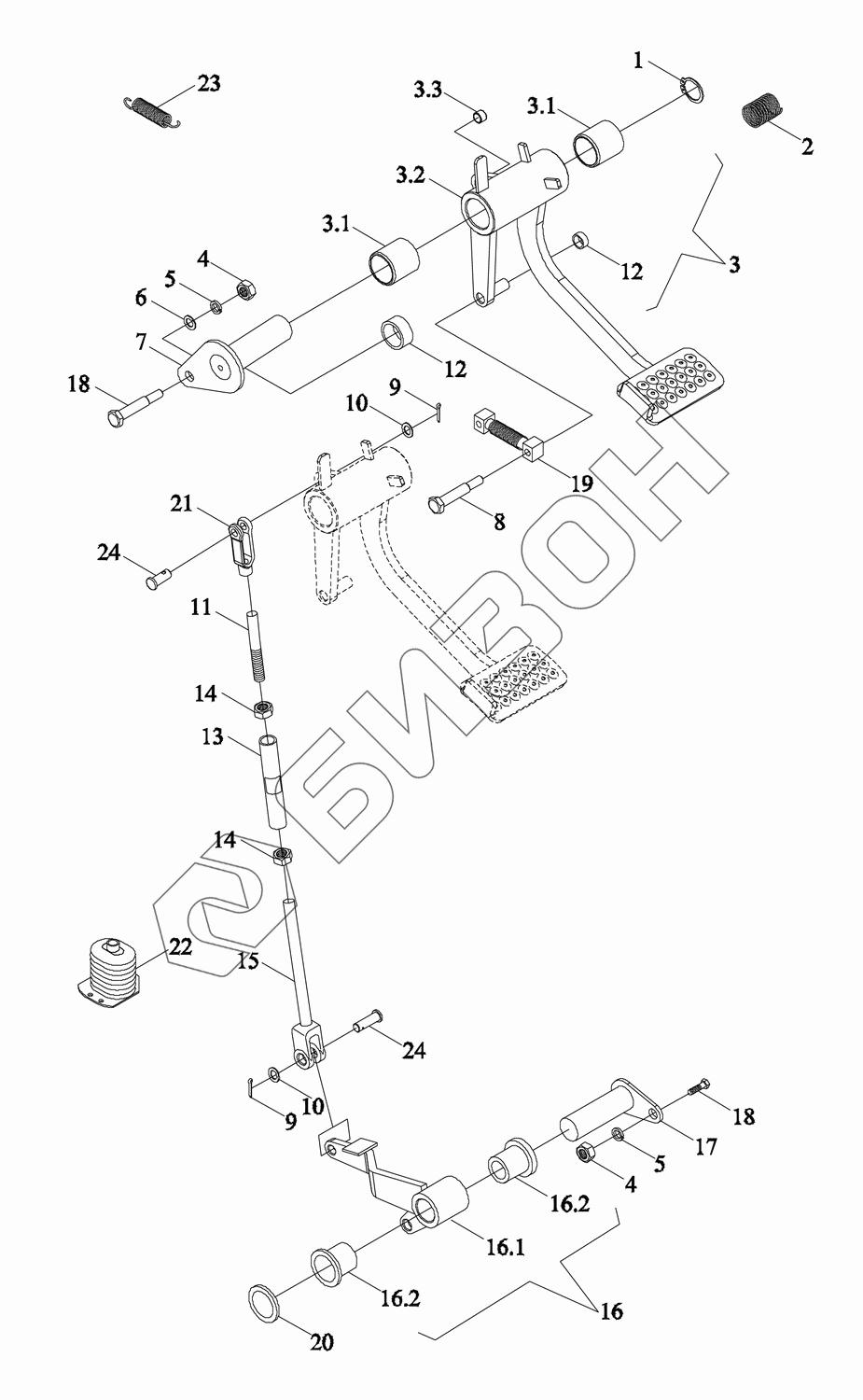

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Механизм управления сцеплением 2
1
2
3
3.1
3.1
3.2
3.3
4
4
5
5
6
7
8
9
9
10
10
12
12
14
14
15
16
16.1
16.2
16.2
17
18
18
19
20
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S212090000 | TD2S212090000 | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT894.1-30 | Кольцо стопорное |
Загрузка ...
|
|
| 2 | TD2C212010001 | Пружина |
Загрузка ...
|
|
| 3 | TM5X212070020 | Рычаг качающийся |
Загрузка ...
|
|
| 3.1 | TD2C212010014 | Втулка |
Загрузка ...
|
|
| 3.2 | TD2S212100007 | Рычаг качающийся |
Загрузка ...
|
|
| 3.3 | TD2S212100006 | Втулка |
Загрузка ...
|
|
| 4 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 5 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | TD2C212010006 | Вал |
Загрузка ...
|
|
| 8 | TD2C212010013 | Болт |
Загрузка ...
|
|
| 9 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 10 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 12 | BZF0016-207 | Кольцо проставочное |
Загрузка ...
|
|
| 14 | GBT6171-M10X1-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 15 | TD2C212010017 | Штанга центральная |
Загрузка ...
|
|
| 16 | TD2C212010027 | Рычаг |
Загрузка ...
|
|
| 16.1 | TD2C212010028 | Рычаг |
Загрузка ...
|
|
| 16.2 | TD2C212010022 | Втулка |
Загрузка ...
|
|
| 17 | TC03212010020 | Вал упорный |
Загрузка ...
|
|
| 18 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | TD2C212010011 | Сервопривод педали |
Загрузка ...
|
|
| 20 | BZF0001-038 | Кольцо прокладочное |
Загрузка ...
|
|
| 22 | TS06212010022 | Втулка уплотнительная |
Загрузка ...
|
|
| 23 | TD800.43-01 | Пружина |
Загрузка ...
|
|
| 24 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
