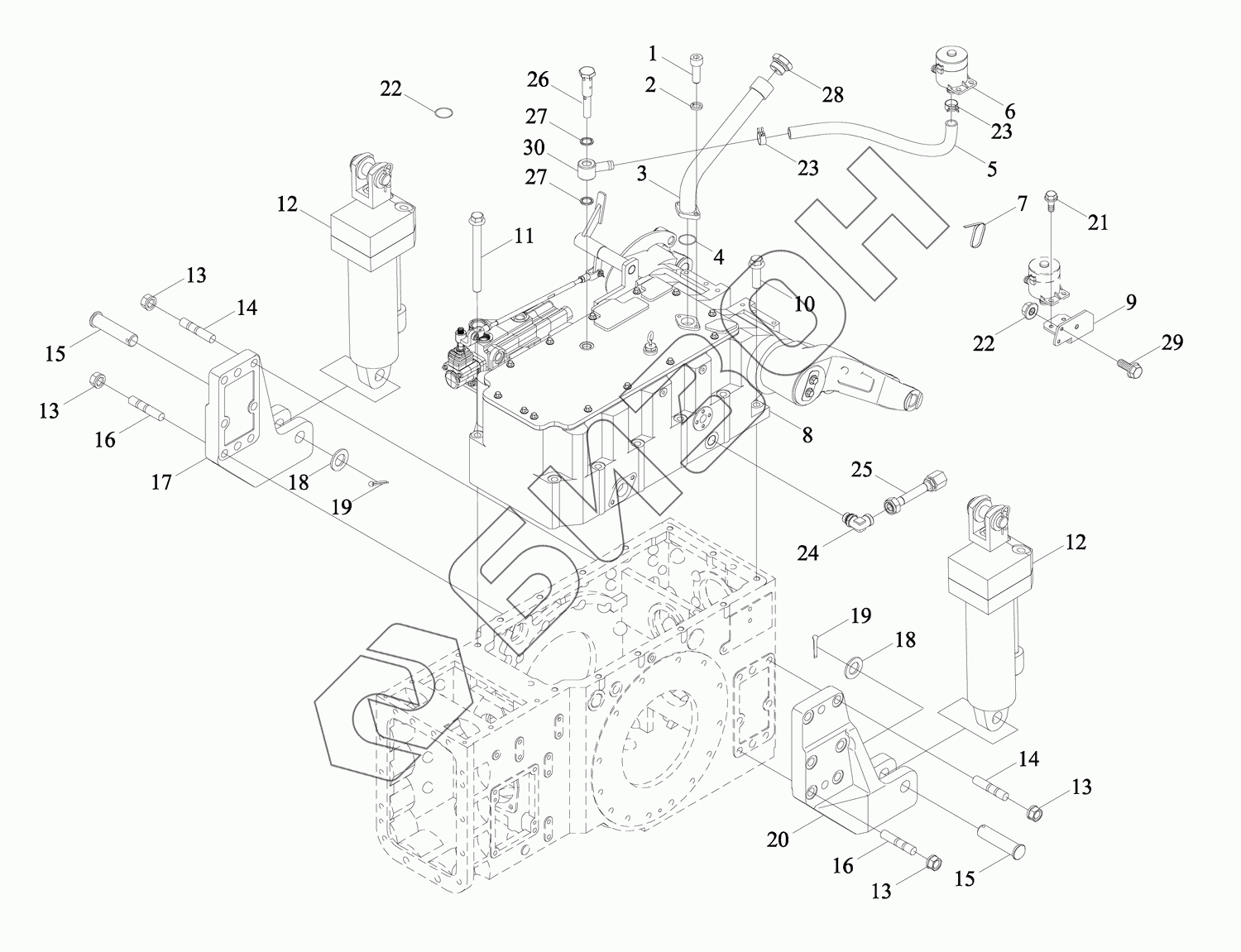

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Монтажный блок подъемника
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
22
22
23
23
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06551070000 | TS06551070000 | Монтажный блок подъемника в сборе |
Загрузка ...
|
|
| 1 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 2 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 3 | TS06551070010b | Труба топливная |
Загрузка ...
|
|
| 4 | GBT3452.1-32.5X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | TS06551070013a | Шланг резиновый |
Загрузка ...
|
|
| 6 | HF2902.50.3.12 | Корпус |
Загрузка ...
|
|
| 7 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 8 | TS06551070001d | Устройство подъёмное в сборе |
Загрузка ...
|
|
| 9 | TS06551080025 | Кронштейн |
Загрузка ...
|
|
| 10 | GBT16674.1-M16X45-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT16674.1-M14X140-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TS06551040011a | Цилиндр |
Загрузка ...
|
|
| 12.1 | TD2S551020011 | Ось |
Загрузка ...
|
|
| 12.2 | TD2S551020012 | Штырь запирающий |
Загрузка ...
|
|
| 12.3 | TS06551040016 | Цилиндр |
Загрузка ...
|
|
| 13 | SPL-CO-M18-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 14 | GBT899-GM18-M18X55-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 15 | FT800.55A.116 | Ось |
Загрузка ...
|
|
| 16 | GBT899-GM18-M18X65-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 17 | FT800.55A.114c | Кронштейн |
Загрузка ...
|
|
| 18 | FT800.55A.105 | Шайба |
Загрузка ...
|
|
| 19 | GBT91-6.3X40-A0P | Шплинт |
Загрузка ...
|
|
| 20 | FT800.55A.104c | Кронштейн |
Загрузка ...
|
|
| 21 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | GBT3452.1-32.5X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 23 | Q673B25 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 24 | TC04582390032 | Штуцер соединительный |
Загрузка ...
|
|
| 25 | TC03551210009a | Маслопровод |
Загрузка ...
|
|
| 26 | TD2S551010004 | Болт |
Загрузка ...
|
|
| 27 | JBT982-20 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 28 | TC02551010005 | Пробка |
Загрузка ...
|
|
| 29 | GBT16674.1-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 30 | TS06551070021 | Штуцер соединительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
