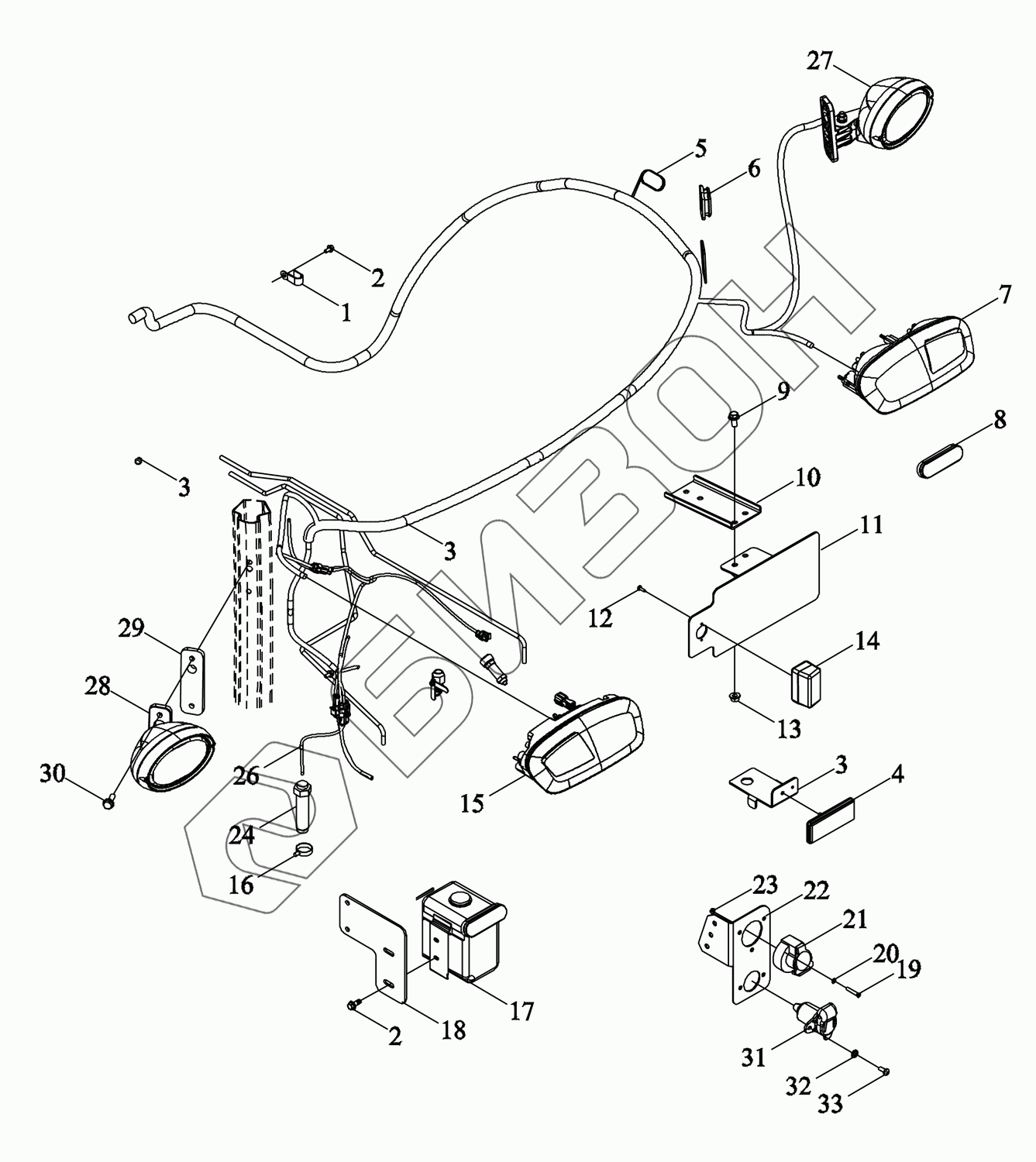

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Монтажный блок жгута провода заднего освещения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D484070000K TM5D484070000K Монтажный блок жгута провода заднего освещения в сборе
Загрузка ...
1 FT65.48.095 Скоба зажимная
Загрузка ...
2 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
3 TM5D484010002K Кронштейн
Загрузка ...
4 TD800.484B.5 Отражатель
Загрузка ...
5 Q67405200 Лента стяжная
Загрузка ...
6 TS04486010010 Уплотнение
Загрузка ...
7 TS06484020002K Фонарь задний
Загрузка ...
8 TS06484020003K Отражатель
Загрузка ...
9 GBT5789-M10X20-8.8-A2L Болт с фланцем
Загрузка ...
10 TC05484150005K Плита упорная
Загрузка ...
11 TC05484150001K Кронштейн
Загрузка ...
12 GBT845-ST4.8X19 Саморез
Загрузка ...
13 GBT6177.1-M10-8-A3L Гайка с фланцем
Загрузка ...
14 TA700.484A.2.1 Фонарь номерной
Загрузка ...
15 TS06484020001K Фонарь задний
Загрузка ...
16 3203505D9-L Держатель
Загрузка ...
17 TS06484010011 Мойка
Загрузка ...
18 TM5X484050005K Плита монтажная
Загрузка ...
19 GBT819.1-M5X35-4.8-A2L Винт с потайной головкой и поперечной канавкой
Загрузка ...
20 GBT97.1-5-A3L Шайба плоская
Загрузка ...
21 TD900.484.2 Розетка
Загрузка ...
22 TM5X484040001K Пластинка крепёжная
Загрузка ...
23 GBT6177.1-M5-8-A2L Гайка с фланцем
Загрузка ...
24 FA30A802010013 Датчик
Загрузка ...
25 TC05484150006K Жгут проводов
Загрузка ...
26 TD1S484010001K Линия перехода
Загрузка ...
27 TR2S484060003 Освещение заднее
Загрузка ...
28 TR2S484060002 Плита
Загрузка ...
29 TS06484010015 Прокладка
Загрузка ...
30 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
31 BZF0076-003 Розетка
Загрузка ...
32 GBT93-5-A3L Гровер
Загрузка ...
33 GBT818-M5X12-4.8-A2L Винт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
