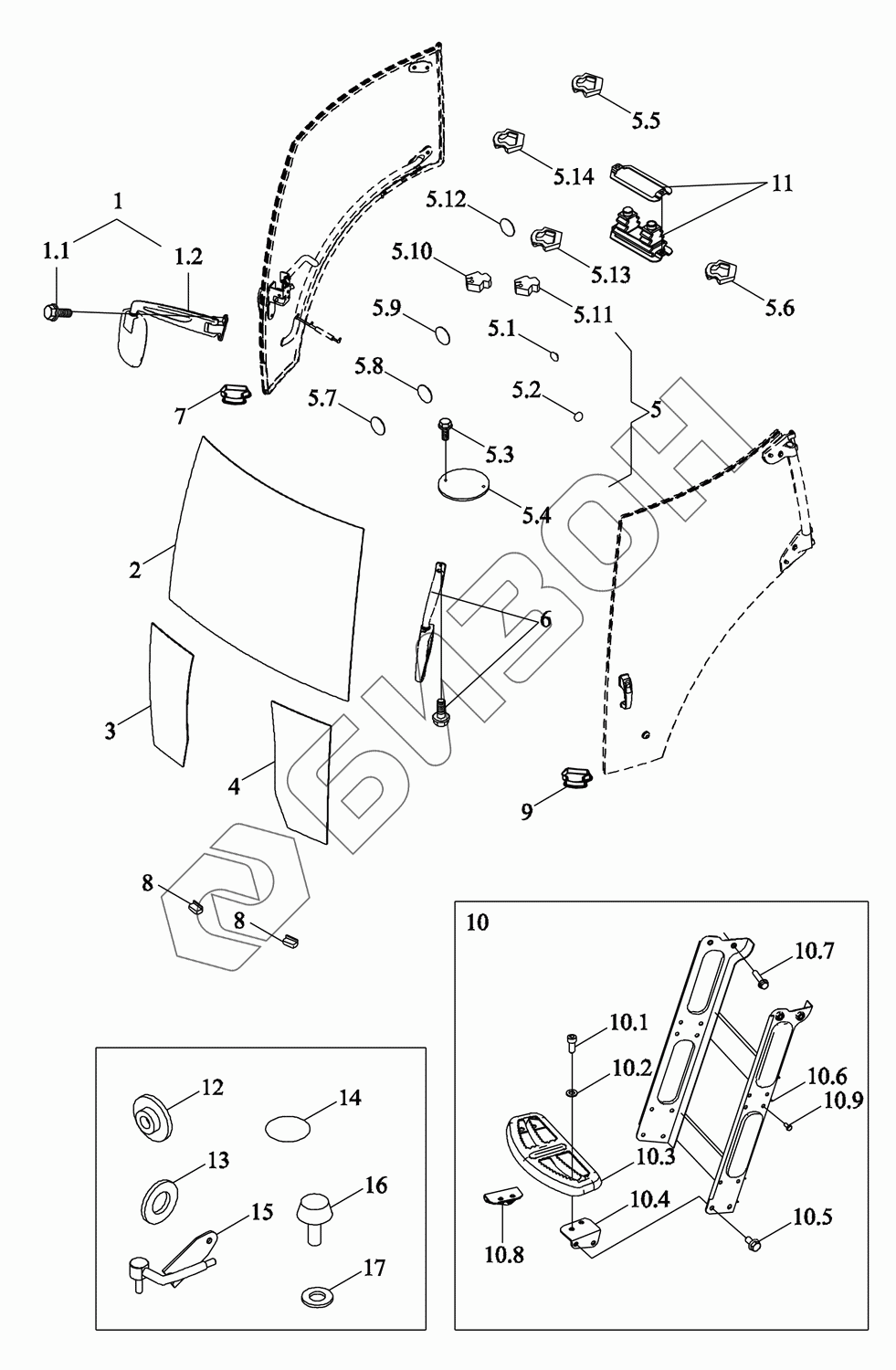

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Остекление переднее, лестница

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
6
7
8
8
9
10
10.1
10.2
10.3
10.4
10.5
10.6
10.7
10.8
10.9
11
12
13
14
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D451060000K TM5D451060000K Кабина в сборе
Загрузка ...
TD2S451012000K TD2S451012000K Комплектующие кабины
Загрузка ...
1 TS06451018101 Зеркало задней обзорности
Загрузка ...
1.1 GBT16674.1-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
1.2 TS06451018100 Зеркало задней обзорности
Загрузка ...
2 TX1S451030010K Стекло
Загрузка ...
3 TX1S451030011K Стекло
Загрузка ...
4 TX1S451030012K Стекло
Загрузка ...
5 TS06451019000 Герметизация
Загрузка ...
5.1 TS04451010020 Заглушка
Загрузка ...
5.2 TS04451010030 Заглушка
Загрузка ...
5.3 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
5.4 TS06451012022 Установка маслобака
Загрузка ...
5.5 TS06451019010 Пробка резиновая
Загрузка ...
5.6 TS06451019009 Пробка резиновая
Загрузка ...
5.7 QLWZL002-80X1.5 Компенсатор
Загрузка ...
5.8 QLWZL002-20X1.0 Компенсатор
Загрузка ...
5.9 QLWZL002-35X1.0 Компенсатор
Загрузка ...
5.10 TN1S451020023 Уплотнение губчатое
Загрузка ...
5.11 TN1S451020022 Уплотнение губчатое
Загрузка ...
5.12 QLWZL002-60X1.5 Компенсатор
Загрузка ...
5.13 TS06451019007 Пробка резиновая
Загрузка ...
5.14 TS06451019008 Пробка резиновая
Загрузка ...
6 TS04451012128 Кольцо прокладочное
Загрузка ...
7 TS06811010009 Кольцо защитное
Загрузка ...
8 TS06451011274 Подушка
Загрузка ...
9 TS06811010008 Кольцо защитное
Загрузка ...
10 TX1S451030022K Лестница посадочная
Загрузка ...
10.1 GBT70.1-M8X20-8.8-A2L Винт с цилиндрической головкой и внутренним шестигранником
Загрузка ...
10.2 GBT97.1-8-A3L Шайба плоская
Загрузка ...
10.3 TS06451017100a Лестница посадочная
Загрузка ...
10.4 TS04451017116 Кронштейн
Загрузка ...
10.5 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
10.6 TS06451017201 Лестница посадочная
Загрузка ...
10.7 GBT5789-M10X50-8.8-A3L Болт с фланцем
Загрузка ...
10.8 TS04451017115 Кронштейн
Загрузка ...
10.9 GBT5783-M8X16-10.9-A2L Болт с шестигранной головкой
Загрузка ...
11 TS04451010040 Кожух - обтекатель
Загрузка ...
12 TS04451012127 Втулка нейлоновая
Загрузка ...
13 GBT96.1-10-A3L Шайба большая
Загрузка ...
14 TS06471014003 Заглушка
Загрузка ...
15 TS04451012101 Кронштейн
Загрузка ...
16 TS04451012130 Упор
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
