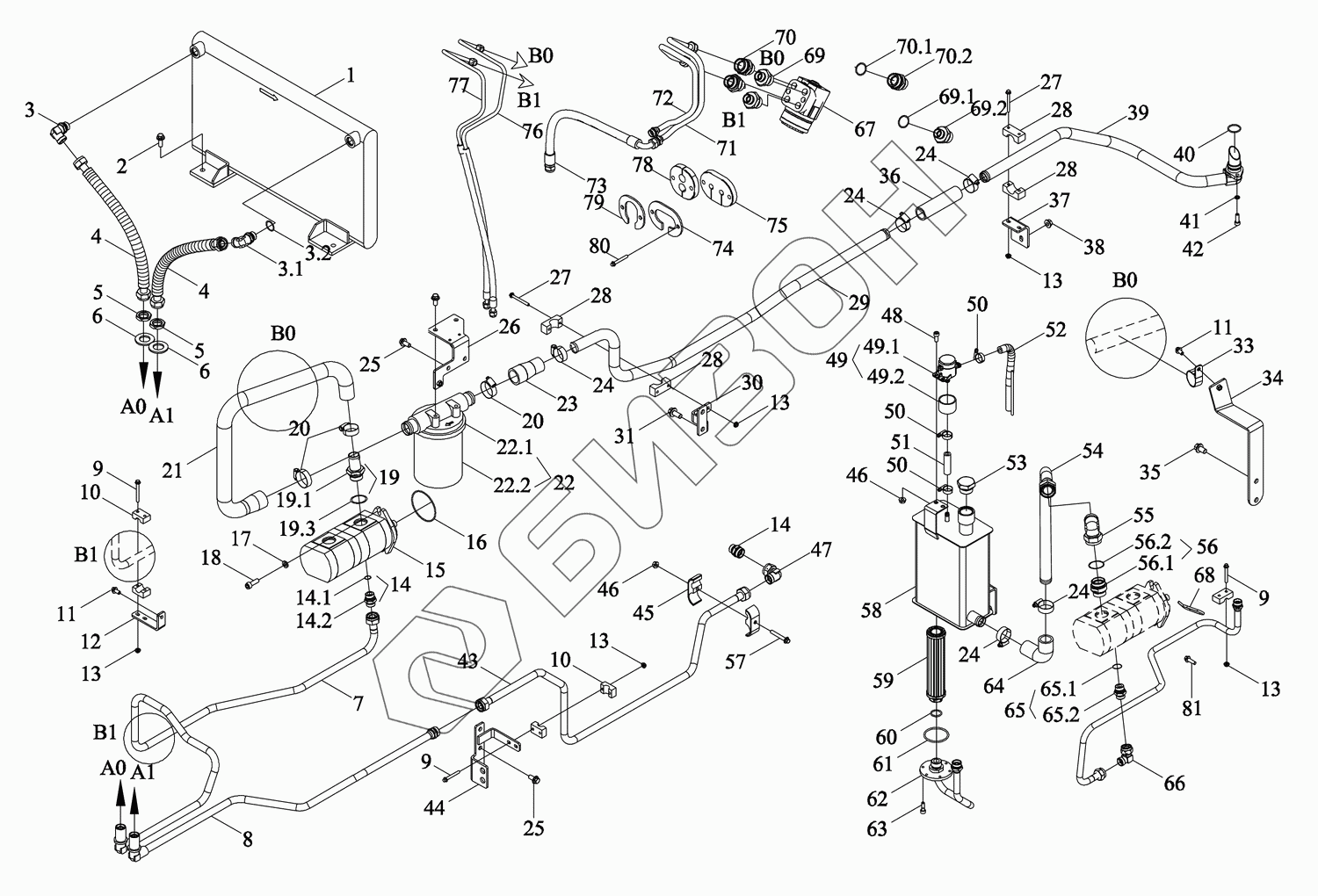

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Полностью гидравлический механизм рулевого управления
1
2
3
3.1
3.2
4
4
5
5
6
6
7
8
9
9
9
10
10
11
11
12
13
13
13
13
13
14
14
14.1
14.2
15
16
17
18
19
19.1
19.3
20
20
21
22
22.1
22.2
23
24
24
24
24
24
25
25
26
27
27
28
28
28
28
29
30
31
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
49.1
49.2
50
50
50
51
52
53
54
55
56
56.1
56.2
57
58
59
60
61
62
63
64
65
65.1
65.2
66
67
68
69
69.1
69.2
70
70.1
70.2
71
71
72
73
74
75
76
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S402050000K | TD2S402050000K | Механизм гидравлический рулевого управления в сборе |
Загрузка ...
|
|
| 1 | TS06402290002 | Радиатор |
Загрузка ...
|
|
| 2 | GBT5789-M10X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TC04582390032 | Штуцер соединительный |
Загрузка ...
|
|
| 3.1 | GBT3738-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 3.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | TS06402290018 | Труба подачи масла |
Загрузка ...
|
|
| 5 | GBT3763-M26X1.5 | Болт |
Загрузка ...
|
|
| 6 | GBT97.1-27-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | TD2S402050014K | Стальная труба подачи масла |
Загрузка ...
|
|
| 8 | TS06402500007 | Труба отвода масла |
Загрузка ...
|
|
| 9 | GBT5789-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TS06581120018 | Зажим трубный |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TD2S402040022K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 13 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | TC02582070006 | Штуцер соединительный |
Загрузка ...
|
|
| 14.1 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14.2 | GBT3733-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 15 | TS08402050033 | Насос шестеренчатый |
Загрузка ...
|
|
| 16 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 17 | TE250.55-03 | Шайба |
Загрузка ...
|
|
| 18 | GBT70.1-M10X30-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 19 | TS06402290013 | Штуцер соединительный |
Загрузка ...
|
|
| 19.1 | TS06402290014 | Соединение |
Загрузка ...
|
|
| 19.3 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
|
| 20 | Q67645 | Хомут шланга B-типа |
Загрузка ...
|
|
| 21 | TD2S402040001K | Шланг всасывания масла |
Загрузка ...
|
|
| 22 | TS06581120002 | Фильтр масляный |
Загрузка ...
|
|
| 22.1 | TS06581120003 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 22.2 | TS06581120004 | Фильтроэлемент |
Загрузка ...
|
|
| 23 | TD2S402010037 | Шланг всасывания масла |
Загрузка ...
|
|
| 24 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 25 | GBT5789-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 26 | TD2S402040019K | Кронштейн |
Загрузка ...
|
|
| 27 | GBT5789-M6X60-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 28 | TS06402290035 | Зажим трубный |
Загрузка ...
|
|
| 29 | TD2S402040018K | Труба длинная |
Загрузка ...
|
|
| 30 | TD2S402040014K | Кронштейн |
Загрузка ...
|
|
| 31 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 33 | BZF0032.1-007 | Скоба зажимная |
Загрузка ...
|
|
| 34 | TD2S402040026K | Кронштейн |
Загрузка ...
|
|
| 35 | GBT5789-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 36 | TA700.58-02 | Шланг всасывания масла |
Загрузка ...
|
|
| 37 | TS06402290024 | Кронштейн |
Загрузка ...
|
|
| 38 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 39 | TS06402290009 | Патрубок |
Загрузка ...
|
|
| 40 | GBT3452.1-29.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 41 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 42 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 43 | TD2S402040011K | Труба отвода масла |
Загрузка ...
|
|
| 44 | TD2S402040004K | Кронштейн |
Загрузка ...
|
|
| 45 | TS06402290031 | Прокладка |
Загрузка ...
|
|
| 46 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 47 | GBT3754-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 48 | GBT70.1-M8X20-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 49 | TL02551020002 | Корпус |
Загрузка ...
|
|
| 49.1 | TL02551020008 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 49.2 | TL02551020007 | Фильтроэлемент |
Загрузка ...
|
|
| 50 | Q67522 | Хомут |
Загрузка ...
|
|
| 51 | TS06402450040 | Шланг резиновый |
Загрузка ...
|
|
| 52 | TS06402450041 | Шланг резиновый |
Загрузка ...
|
|
| 53 | TS06402450046a | Ввёртыш |
Загрузка ...
|
|
| 54 | TD2S402040002K | Маслопровод |
Загрузка ...
|
|
| 55 | GBT3754-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 56 | TC03581030007 | Штуцер соединительный |
Загрузка ...
|
|
| 56.1 | GBT3733-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 56.2 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
|
| 57 | GBT5789-M8X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 58 | TD2S402140005 | Бак гидравлический |
Загрузка ...
|
|
| 59 | TS06402450032 | Фильтр возврата масла |
Загрузка ...
|
|
| 60 | TS09580010009 | Кольцо уплотнительное |
Загрузка ...
|
|
| 61 | GBT3452.1-58.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 62 | TS06402530027 | Фланец |
Загрузка ...
|
|
| 63 | GBT70.1-M5X16-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 64 | TD2S402140008 | Шланг всасывания масла |
Загрузка ...
|
|
| 65 | TS17402030058 | Штуцер соединительный |
Загрузка ...
|
|
| 65.1 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 65.2 | TS17402010037 | Деталь переходная |
Загрузка ...
|
|
| 66 | GBT3754-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 67 | TH02401010001 | Механизм рулевой |
Загрузка ...
|
|
| 68 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 69 | TS12402050005 | Штуцер соединительный |
Загрузка ...
|
|
| 69.1 | TS12402010031 | Штуцер |
Загрузка ...
|
|
| 69.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 70 | TC04400010011 | Штуцер соединительный |
Загрузка ...
|
|
| 70.1 | GBT3733-L16 | Штуцер соединительный |
Загрузка ...
|
|
| 70.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 71 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 71 | TD2S402050009K | Труба |
Загрузка ...
|
|
| 72 | TD2S402050010K | Труба |
Загрузка ...
|
|
| 73 | TD2S402050008K | Шланг |
Загрузка ...
|
|
| 74 | TD904.402X-01 | Кламмер |
Загрузка ...
|
|
| 75 | TD904.402X-03 | Подушка амортизационная |
Загрузка ...
|
|
| 76 | TD2S402010031 | Маслопровод |
Загрузка ...
|
|
| 77 | TD2S402010032 | Маслопровод |
Загрузка ...
|
|
| 78 | TD2S402120003 | Подушка амортизационная |
Загрузка ...
|
|
| 79 | TD904.402X-02 | Кламмер |
Загрузка ...
|
|
| 80 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
