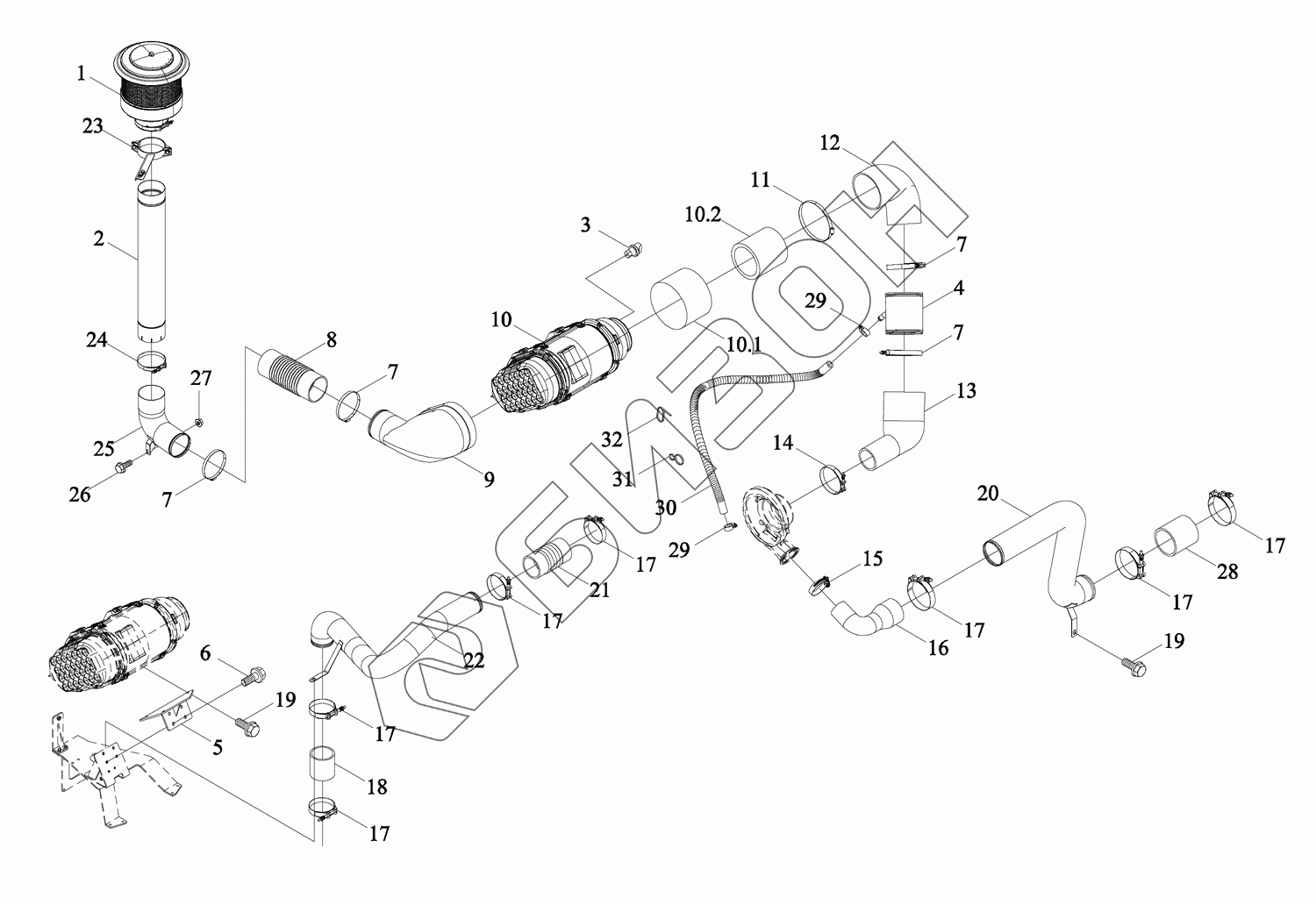

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Система фильтрации воздуха

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
7
7
8
9
10
10.1
10.2
11
12
13
14
15
16
17
17
17
17
17
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD2S110140000K TD2S110140000K Система приточная
Загрузка ...
1 TG4S110010018 Фильтр воздуха предварительный
Загрузка ...
2 TS17110030007 Коллектор воздушного фильтра впускной
Загрузка ...
3 TF1204.11-03 Указатель
Загрузка ...
4 TR2S110040010K Труба
Загрузка ...
5 TD2S110130002K Кронштейн
Загрузка ...
6 GBT5789-M10X20-8.8-A3L Болт с фланцем
Загрузка ...
7 Q676152 Хомут шланга B-типа
Загрузка ...
8 TS08110030014 Шланг резиновый
Загрузка ...
9 TC05110210008a Щит торцовый
Загрузка ...
10 TG1204.11H.1K Фильтр dоздушный в сборе
Загрузка ...
10.1 TG1204.11H.1.2K Фильтроэлемент
Загрузка ...
10.2 TG1204.11H.1.1K Фильтроэлемент
Загрузка ...
11 Q676178 Хомут
Загрузка ...
12 TD2S110130003K Шланг резиновый
Загрузка ...
13 TR2S110020001K Шланг резиновый
Загрузка ...
14 Q67689 Хомут шланга B-типа
Загрузка ...
15 TD2S110090014K Хомутик
Загрузка ...
16 TR2S110020002K Шланг резиновый
Загрузка ...
17 SAEJ1508-SLTB78 Рым-скоба
Загрузка ...
18 TG4S110010003 Труба впускная
Загрузка ...
19 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
20 TR1S110020001K Труба впускная
Загрузка ...
21 TG1654.11-03 Шланг резиновый
Загрузка ...
22 TD2S110130001K Трубка газоотводная
Загрузка ...
23 TD2S110140001K Зажим трубный
Загрузка ...
24 SAEJ1508-SLTB136 Рым-скоба
Загрузка ...
25 TC05110210003a Труба
Загрузка ...
26 GBT5789-M10X25-8.8-A3L Болт с фланцем
Загрузка ...
27 GBT6177.1-M10-8-A3L Гайка с фланцем
Загрузка ...
28 TG1654.11-04 Труба впускная
Загрузка ...
29 Q67627 Хомут шланга B-типа
Загрузка ...
30 TD2S110140004K Шланг резиновый
Загрузка ...
31 TG3S488010002 Хомут гибкий
Загрузка ...
32 Q67405200 Лента стяжная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
