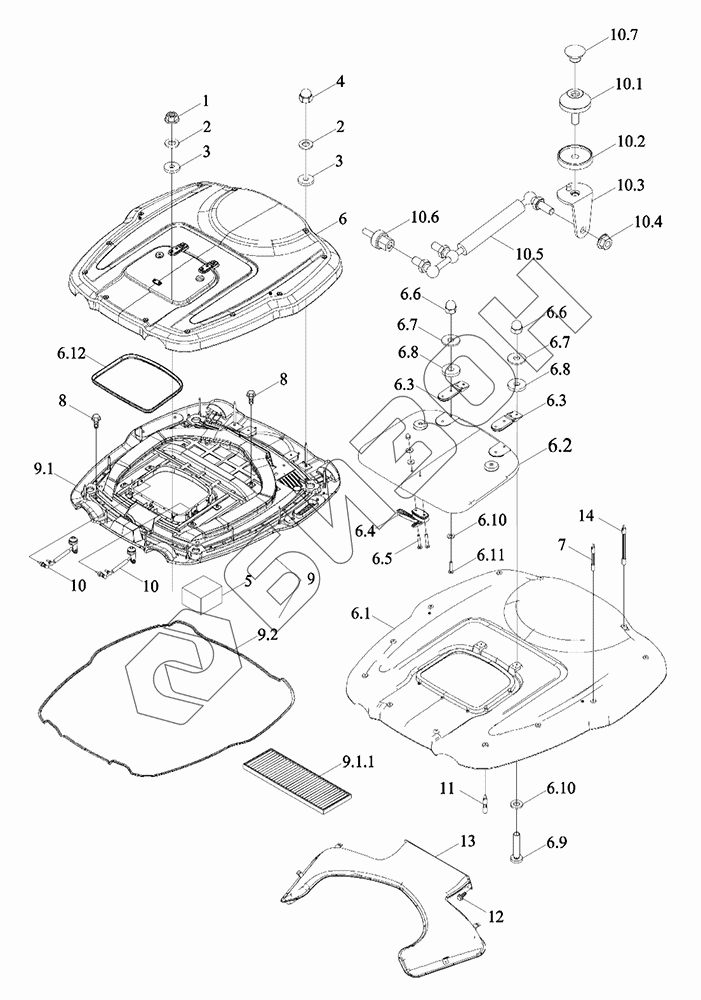

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Крыша
1
2
2
3
3
4
5
6
6.1
6.2
6.3
6.3
6.4
6.5
6.6
6.6
6.7
6.7
6.8
6.8
6.9
6.10
6.10
6.11
6.12
7
8
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451090000K | TM5D451090000K | Кабина в сборе |
Загрузка ...
|
|
| TS06453015000K | TS06453015000K | Крышка |
Загрузка ...
|
|
| 1 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 3 | TS06453015001 | Прокладка уплотнения |
Загрузка ...
|
|
| 4 | GBT923-M6-A1-50 | Гайка с фланцем |
Загрузка ...
|
|
| 5 | TS06453015010 | Губки |
Загрузка ...
|
|
| 6 | TS06453015100e | Накладка внешняя верхняя |
Загрузка ...
|
|
| 6.1 | TS06453015107b | Накладка внешняя верхняя |
Загрузка ...
|
|
| 6.2 | TS06453015101a | Окно слуховое |
Загрузка ...
|
|
| 6.3 | TS06453015103 | Шарнир |
Загрузка ...
|
|
| 6.4 | TS06453015102 | Ручка |
Загрузка ...
|
|
| 6.5 | GBT818-M6X40-4.8-A2L | Винт |
Загрузка ...
|
|
| 6.6 | GBT923-M6-A1-50 | Гайка с фланцем |
Загрузка ...
|
|
| 6.7 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 6.8 | TS06453015001 | Прокладка уплотнения |
Загрузка ...
|
|
| 6.9 | GBT818-M6X20-4.8-A2L | Винт |
Загрузка ...
|
|
| 6.10 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 6.11 | GBT818-M6X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 6.12 | TS06453015400 | Прокладка крышки люка |
Загрузка ...
|
|
| 7 | TS06453015203 | Болт |
Загрузка ...
|
|
| 8 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | TS06453015202d | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 10 | TS06453015600 | Пружина |
Загрузка ...
|
|
| 11 | TS06453015205 | Болт |
Загрузка ...
|
|
| 12 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TS06453015320a | Воздуховод |
Загрузка ...
|
|
| 14 | TS06453015204 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
