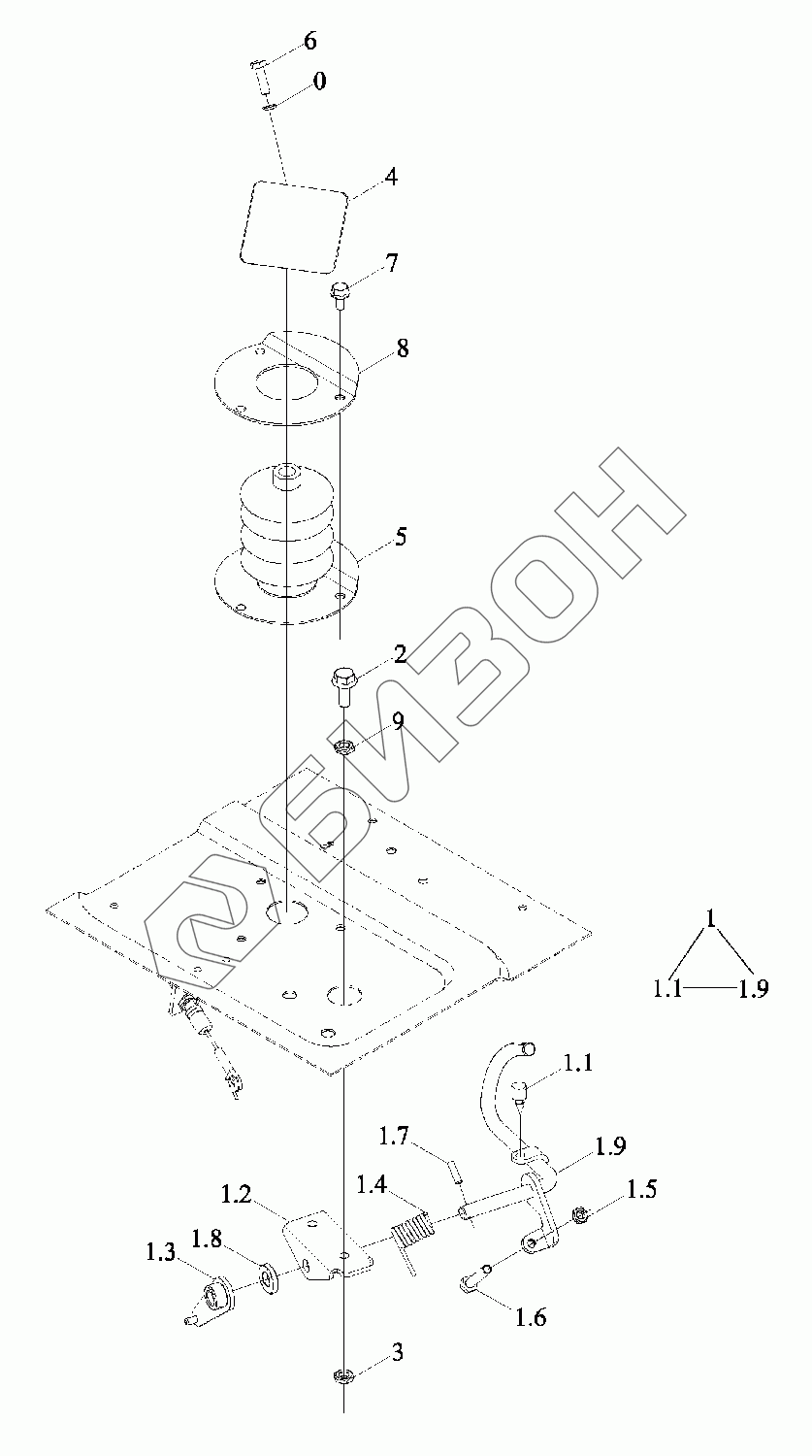

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Механизм управления ножным акселератором
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
3
4
5
6
7
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S202010000K | TR2S202010000K | Механизм управления ножным акселератором в сборе |
Загрузка ...
|
|
| 1 | TR2S202010001K | Механизм управления ножным акселератором |
Загрузка ...
|
|
| 1.1 | FT650.20.107 | Пробка резиновая |
Загрузка ...
|
|
| 1.2 | FT650.20.108 | Кронштейн дроссельной заслонки |
Загрузка ...
|
|
| 1.3 | FT650.20.011 | Рычаг качающийся |
Загрузка ...
|
|
| 1.4 | FT650.20.104 | Пружина кручения |
Загрузка ...
|
|
| 1.5 | GBT6172.1-M8-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 1.6 | GBT5781-M8X45-4.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1.7 | GBT879.1-5X20-A0P | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 1.8 | TD800.202.1-01 | Шайба |
Загрузка ...
|
|
| 1.9 | TR2S202010002K | Рычаг качающийся |
Загрузка ...
|
|
| 2 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT6172.1-M8-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 4 | TS06202010002 | Подножка |
Загрузка ...
|
|
| 5 | TS06202010001a | Уплотнение |
Загрузка ...
|
|
| 6 | GBT5783-M6X20-8.8-A2L | Болт |
Загрузка ...
|
|
| 7 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TD1S202010001 | Плита нажимная |
Загрузка ...
|
|
| 9 | GBT93-6-A3L | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
