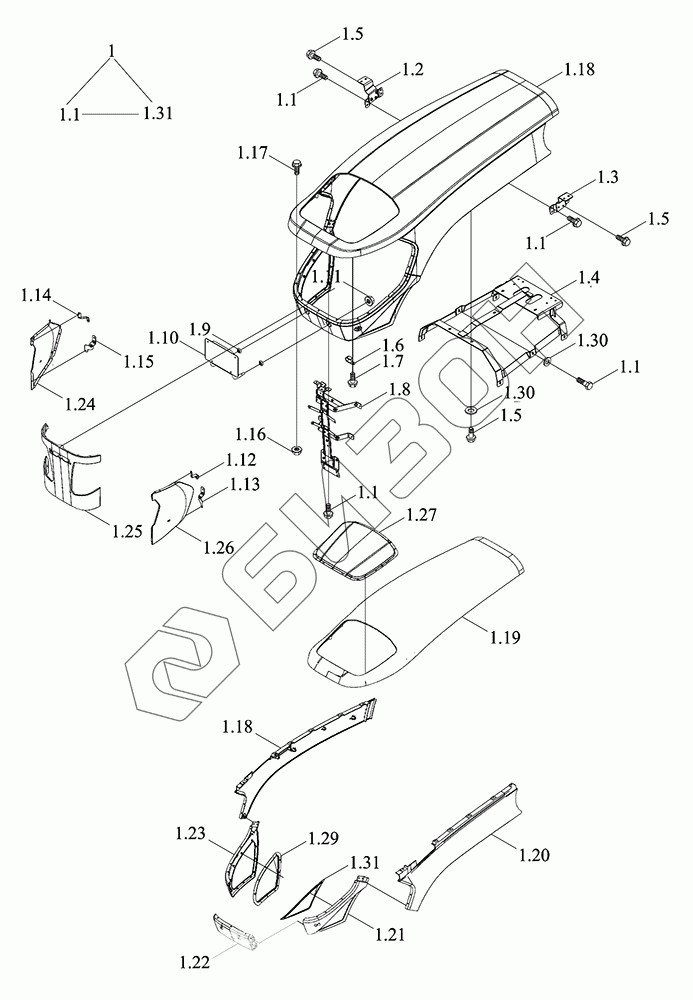

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Монтажный блок капота 2
1
1.1
1.1
1.1
1.1
1.2
1.3
1.4
1.5
1.5
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.18
1.19
1.20
1.21
1.22
1.23
1.24
1.25
1.26
1.27
1.29
1.30
1.30
1.31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S471030000K | TD2S471030000K | Монтажный блок капота в сборе |
Загрузка ...
|
|
| 1 | TC05471120001b | Капот в сборе |
Загрузка ...
|
|
| 1.1 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.2 | TC05471050079 | Кронштейн |
Загрузка ...
|
|
| 1.3 | TC05471050080 | Кронштейн |
Загрузка ...
|
|
| 1.4 | TC05471050050 | Капот |
Загрузка ...
|
|
| 1.5 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 1.6 | FT65.48.095 | Скоба зажимная |
Загрузка ...
|
|
| 1.7 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.8 | TS17471030004 | Кронштейн |
Загрузка ...
|
|
| 1.9 | TD800.471A-05 | Подушка |
Загрузка ...
|
|
| 1.10 | TG4S471010100 | Ручка |
Загрузка ...
|
|
| 1.11 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 1.12 | TS06471011011 | Основание опорное |
Загрузка ...
|
|
| 1.13 | TS06471011010 | Основание опорное |
Загрузка ...
|
|
| 1.14 | TS06471011013 | Основание опорное |
Загрузка ...
|
|
| 1.15 | TS06471011012 | Основание опорное |
Загрузка ...
|
|
| 1.16 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1.17 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.18 | TC05471070601 | Плита боковая |
Загрузка ...
|
|
| 1.19 | TC05471070050 | Накладка |
Загрузка ...
|
|
| 1.20 | TS17471030050 | Плита боковая |
Загрузка ...
|
|
| 1.21 | TS17471010033 | Комингс нижний |
Загрузка ...
|
|
| 1.22 | TS17471010035 | Комингс передний |
Загрузка ...
|
|
| 1.23 | TS17471010034 | Сетка |
Загрузка ...
|
|
| 1.24 | TS17471010024 | Плита |
Загрузка ...
|
|
| 1.25 | TS17471010010 | Плита |
Загрузка ...
|
|
| 1.26 | TS17471010023 | Сетка |
Загрузка ...
|
|
| 1.27 | TS17471010081 | Сетка |
Загрузка ...
|
|
| 1.28 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1.29 | TS17471010026 | Сетка |
Загрузка ...
|
|
| 1.30 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 1.31 | TS17471010025 | Сетка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
